Реверсивный рубильник ABB OT63F3C 63А 3P переключатель нагрузки сеть-генератор без ручки с общим выходом снизу

Реверсивный рубильник ABB OT63F3C 63А 3P переключатель нагрузки сеть-генератор без ручки с общим выходом снизу



Описание

Реверсивный рубильник ABB OT63F3C 63А предназначен для ручного переключения нагрузки между двумя источниками питания — например, основной сетью и резервным генераторомИспользуется в распределительных щитах и системах резервного электроснабжения.

Трехполюсное исполнение 3P обеспечивает переключение трех фазных проводников L1, L2 и L3. Нейтральный проводник N через три основных полюса не переключается.

Общий выход к нагрузке расположен снизу, что удобно для подвода кабелей в соответствующей компоновке щита. Выполнение соединений и наличие необходимых перемычек нужно учитывать при монтаже.

Три положения управления I–0–II:

• I — питание от основной сети.
• 0 — нагрузка отключена от обоих источников.
• II — питание от резервного генератора.

Переключение происходит с разрывом круга перед подключением другого источника. Питание нагрузки кратковременно прерывается.

Допускает коммутацию под нагрузкой в рамках характеристик производителя. За напруги 380–415 В рабочий ток в категориях AC-21A и AC-22A составляет 63 А. Допустимая нагрузка для двигателей и других высокоиндуктивных потребителей определяют по категории AC-23A для конкретного исполнения.

Основные характеристики:

• Производитель: ABB.
• Модель: OT63F3C.
• Артикул: 1SCA105338R1001.
• Тип: реверсивный переключатель нагрузки.
• Количество полюсов: 3P.
• Рабочий ток AC-21A/AC-22A при 380-415 В: 63 А.
• Управление: ручне.
• Положение: I–0–II.
• Выход к нагрузке: общий, снизу, в указанной схеме подключения.
• Комплектация: без ручки управления и вала.

Ручка управления и вал не входят в комплект и заказываются отдельно. Приобрести ручку можно на нашем сайте: ручка для рубильника ABB OT63F3C.



Описание схемы переключения сеть-генератор

Случай показывает принцип ручного переключения трехфазной нагрузки между основной сетью и трехфазным генератором с помощью реверсивного рубильника ABB OT63F3C 63 А.

Переключатель коммутирует три фазных проводника L1, L2 и L3. Выходы обоих направлений объединены соответствующими перемычками для подключения нагрузки снизу.

Положение управления:

• I — питание от основной сети.
• 0 — нагрузка отключена от обоих источников.
• II — питание от генератора.

Переключение происходит с прерыванием питания, без параллельного соединения фаз двух источников.

Нейтраль N на этой иллюстрации общая и не переключается. Допустимость такого решения определяют по системе заземления и особенностями генератора. Защитный проводник PE не показан.

Это принципиальное иллюстрация: фото аппарата условное, а расположение клемм и перемычек для монтажа необходимо сверить с документацией ABB OT63F3C.

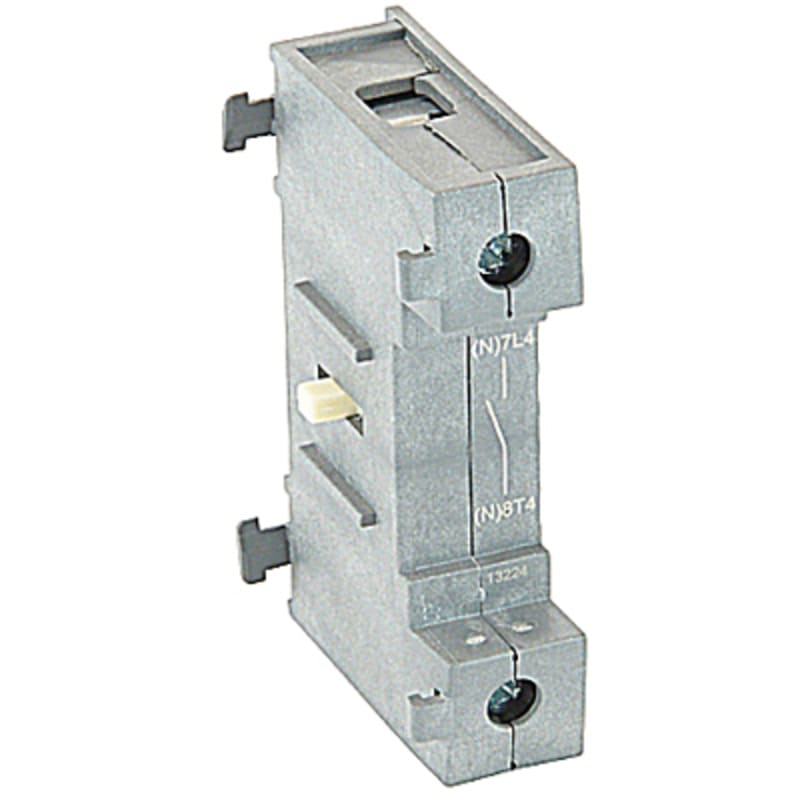

Возможна докомплектация до четырехполюсного исполнения (4P) путем установки дополнительного силового полюса ABB OTPS80FP. Это позволяет переключать три фазы и нейтраль N.

Дополнительный полюс не входит в базовый комплект и приобретается отдельно: дополнительный полюс ABB OTPS80FP.
