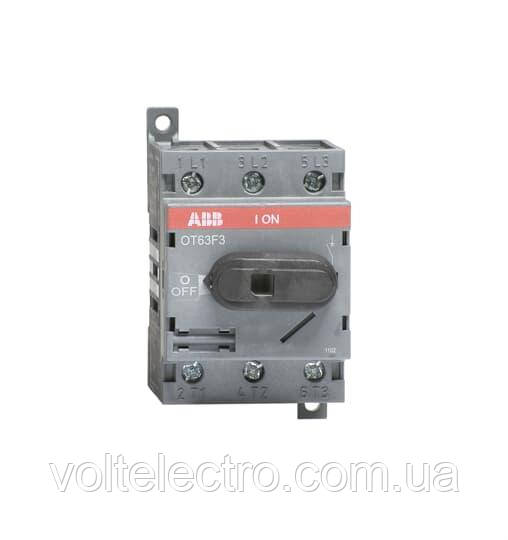

Вимикач навантаження з ручкою (3p , 63A, 1-0) ABB OT63F3

Бренд:	ABB
Серія:	ВІД
Модель:	OT16-125
Виробник:	Фінляндія (FICON)
Кількість полюсів:	3P
Номінальний струм:	63А
Номінальна напруга:	AC 750V/DC 750V
Ступінь захисту:	IP20



Опис і застосування



Рубильники ABB серії OT являють собою найбільш компактне рішення серед аналогів, представлених на ринку. Вони володіють високою надійністю, тривалим терміном служби і прекрасною продуктивністю. Вони успішно використовуються як рубильники для виключення навантажень, працюють як місцеві вимикачі безпеки або можуть застосовуватися в різних електромережах як головні або секційні вимикачі. Асортиментний ряд ВІД дозволяє застосовувати стандартні вимикачі навантаження, байпасні, реверсивні або паралельно працюючі багатополюсні рубильники.

Номенклатура виробів цієї підгрупи включає в себе апарати з номіналами струмів від 16 до 125 А з монтажем на DIN-рейку або на монтажну плату.

Вироби до 40 А комплектуються тестовій ручкою управління (з малим плечем важеля і габаритами), вище цього номіналу або в замін - ручка вибирається з асортименту додаткових аксесуарів.
Моделі OT16 ... OT125 поставляються з захищеними кабельними затискачами (IP 20).



Характеристики:

- індикація положень на рубильнику I-0, ON-OFF

- номінальний струм 16, 25, 40, 63, 80, 100, 125 А

- кількість полюсів 3 або 4

- можуть встановлюватися ручки пістолетного типу IP65, безпосереднього управління, селекторної типу, штоки і ручки - підбираються окремо.

- номінальна витримується імпульсна напруга 8 кВ



Конструктивні особливості:

- дуже надійна контактна система з мінімальним шляхом протікання струму

- у кожної фази подвійний розрив

- забезпечені електродинамічних компенсатором і дугогасительным пристроєм оригінальної конструкції

- універсальні ергономічні электробезопасные ручки управління

- привід контактів самостійна, не залежить від зусилля, що прикладається до рукоятки оператором

- комплектуються: додатковим полюсом, ручками управління, перехідниками -штоками, додатковими контактами і клемними кришками

- легко з'єднуються за допомогою спеціальних шин

- можуть бути змонтовані в будь-якому місці електроустановки AC/DC ланцюгів, сумісні з різними розподільними пристроями.



Переваги

- 4-х полюсний рубильник ОТ_F4 можна зібрати з 3-х полюсного ОТ_F3 і додаткового полюса

- відповідають усім вимогам за якістю ізоляції для вимикачів -роз'єднувачів

- застосовуються тільки электробезопасные і надійні конструкційні матеріали, що забезпечують тривалий термін експлуатації апаратів

- варіанти модульної установки монтуються поруч з модульними пристроями - автоматами і ПЗВ
