ПРИСТРІЙ ПЛАВНОГО ПУСКУ ATS22 75A 230-440В, байпас, двигун зірка чи трикутник

ATS22D75Q



Основні документи

Паспорт продукту

Каталог

Інструкція



Опис

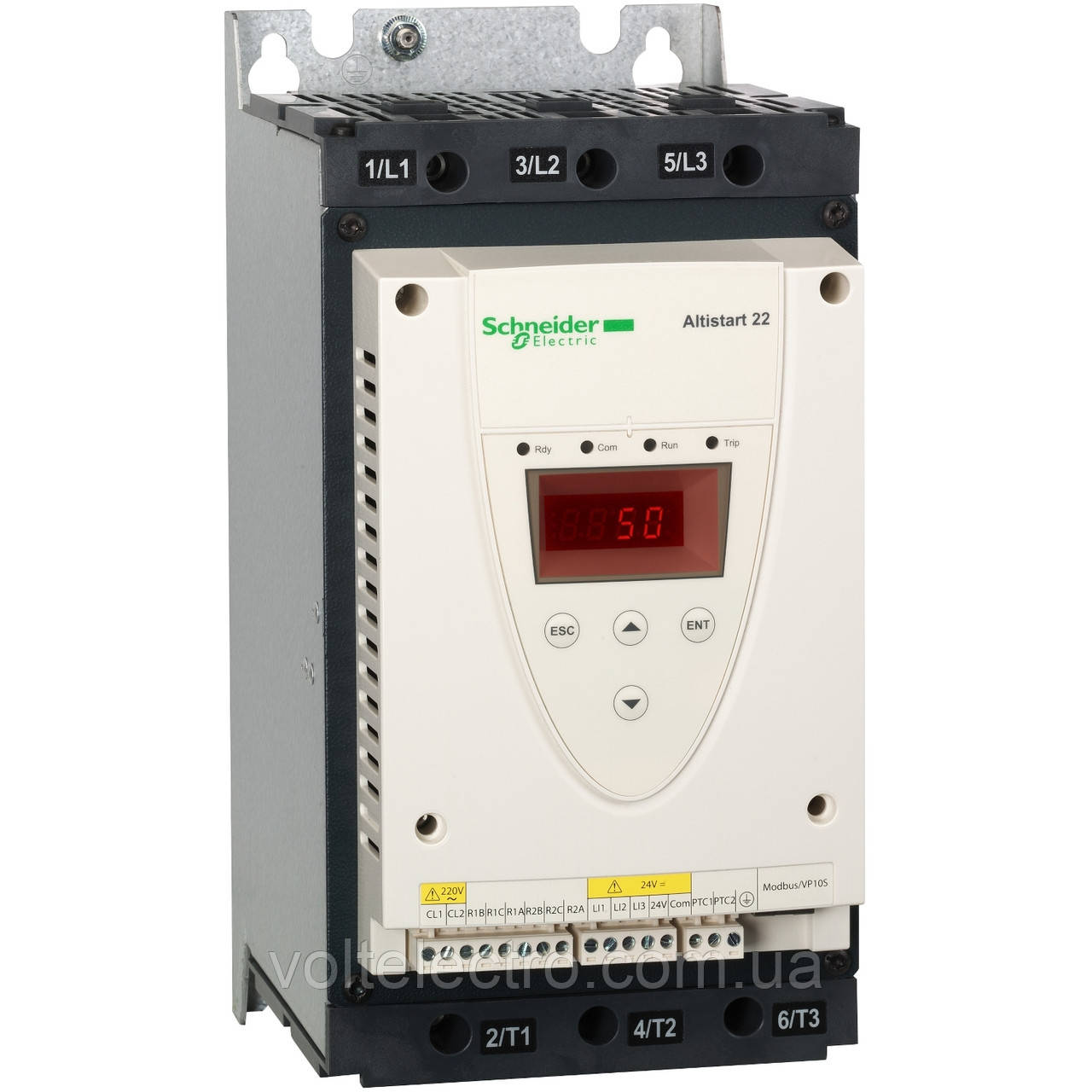

Цей пристрій плавного пуску Altistart 22 може живити 3-фазні асинхронні двигуни при підключенні у місці розриву мережевих лінійних провідників або підключенні до схеми "трикутника" двигуна. Він має номінальний струм 75 А та 230 В до 440 В, номінальну потужність до 37 кВт (400 В до 440 В у лінії живлення) і до 75 кВт (440 В у трикутнику двигуна). Він призначений для простих і складних машин, таких як відцентрові та поршневі насоси, вентилятори, гвинтові компресори та транспортно-розвантажувальне обладнання. Тонкий форм-фактор покращує універсальність; дозволяє монтувати в рами будь-яких машин. Він має вбудований байпас, що зменшує шум і розсіювання тепла. Сумісність із програмним забезпеченням SoMove дозволяє легко переносити конфігурації та налаштування, тобто можна швидко встановити запчастини. Він забезпечує плавний запуск вашого обладнання, уникаючи механічних навантажень і подовжуючи термін їх служби.

Серія продукту	Altistart 22
Тип виробу або компоненту	Пристрій плавного пуску (ППП)
Призначення продукту	Асинхронні двигуни
Конкретне застосування виробу	Насоси та вентилятори
Найменування компонента	ATS22
Кількість фаз мережі	3 фази
[Us] номінальна напруга живлення	230..440 В - 15...10 %
Потужність двигуна [кВт]	37 кВт 400 В 37 кВт 440 В 18,5 кВт 230 В
Заводська уставка струму	69 А
Розсіювана потужність [Вт]	63 В для стандартних застосувань
Категорія застосування	AC-53A
Тип пуску	Пуск з контролем моменту (струм обмежений до 3,5 In)
Номінальний струм пускача IcL	75 А для підключення до лінії живлення двигуна для стандартних застосувань
Ступінь захисту	IP20

Дополнительно

Спосіб збірки	З тепловідвідним радіатором
Доступна функція	Вбудований байпас (шунтуючий контактор)
Межі напруги живлення	195…484 В
Частота мережі живлення	50...60 Гц - 10...10 %
Частота мережі	45...66 Гц
Підключення пристрою	В лінії живлення двигуна До клем двигуна, обмотки якого з'єднанні у трикутник
[Uc] напруга схеми керування	230 В - 15...10 % 50/60 Гц
Споживана потужність ланцюга керування	20 Вт
Кількість дискретних виходів	2
Тип дискретного виходу	Релейні виходи R1 230 В робота,попередж.,тривога, стоп,не стоп,запуск,готов перемикаючий контакт Релейні виходи R2 230 В робота,попередж.,тривога, стоп,не стоп,запуск,готов перемикаючий контакт
Мінімальний струм перемикання	100 мА при 12 В постійний струм (релейні виходи)
Максимальний струм перемикання	5 А 250 В змінний струм резистивний 1 релейні виходи 5 А 30 В постійний струм резистивний 1 релейні виходи 2 А 250 В змінний струм індуктивне 0,4 20 мс релейні виходи 2 А 30 В постійний струм індуктивне 7 мс релейні виходи
Кількість дискретних входів	3
Тип дискретного входу	(LI1, LI2, LI3) логічний, 5 мА 4,3 кОм
Напруга дискретного входу	24 В <= 30 В
Логіка дискретних входів	Позитивна логіка LI1, LI2, LI3 при Стані 0: < 5 В та <= 2 мА при Стані 1: > 11 В, >= 5 мА
Вихідний струм	0.4...1 Icl регульований
Вхід датчика PTC	750 Ом
Протокол порту обміну даними	Modbus
Тип конектора	1 RJ45
Інформаційна лінія зв'язку	Послідовний
Апаратний інтерфейс	RS485 багатоточковий
Швидкість передачі	4800, 9600 або 19200 біт/с
Встановлене обладнання	31
Тип захисту	Обрив фази: мережа Тепловий захист: двигун Тепловий захист: пускач
Маркування	CE
Тип охолодження	Примусове охолодження
Робоче положення	Вертикальне, +/- 10 градусів
Висота	295 мм
Ширина	145 мм
Глибина	207 мм
Вага нетто	12 кг
діапазон потужності двигунів АС-3	15…25 кВт в200…240 В 3 фази 30…50 кВт в380…440 В 3 фази
Тип пускача двигуна	Пристрій плавного пуску

Окружающая среда

Електромагнітна сумісність	Наведені та випромінювані перешкоди рівень А відповідно до МЕК 60947-4-2 Затухаючі коливальні хвилі рівень 3 відповідно до МЕК 61000-4-12 Електростатичний розряд рівень 3 відповідно до МЕК 61000-4-2 Стійкість до електричних перехідних процесів рівень 4 відповідно до МЕК 61000-4-4 Стійкість до радіоелектронних перешкод рівень 3 відповідно до МЕК 61000-4-3 Імпульс напруги/струму рівень 3 відповідно до МЕК 61000-4-5
Стандарти	МЕК 60947-4-2
Сертифікація виробу	CSA UL GOST CCC C-Tick
Вібростійкість	1 gn (f= 13…200 Гц) відповідно до МЕК 60068-2-6 1,5 мм (f= 2…13 Гц) відповідно до МЕК 60068-2-6
Ударостійкість	15 gn для 11 мс відповідно до МЕК 60068-2-27
Рівень шуму	45 дБ
Ступінь забруднення	Рівень 2 відповідно до МЕК 60664-1
Відносна вологість	0…95 % без конденсату або крапель води відповідно до МЕК 60068-2-3
Робоча температура повітря	-10…40 °C (без зниження номінальних характеристик) 40…60 °C (зі зниженням струму на 2,2 % на °C)
Температура навколишнього повітря для збер	-25…70 °C
Висота над рівнем моря	<= 1000 м без зниження номінальних характеристик > 1000...< 2000 м зі зниженням струму на 2,2 % на кожні 100 м

Пакувальна одиниця

Тип 1 упаковки	PCE
Кількість одиниць у 1 упаковці	1
Висота 1 упаковки	31,0 см
Ширина 1 упаковки	23,5 см
Довжина 1 упаковки	36,0 см
Вага 1 упаковки	8,221 кг
Тип 2 упаковки	P06
Кількість одиниць у 2 упаковці	6
Висота 2 упаковки	73,5 см
Ширина 2 упаковки	80,0 см
Довжина 2 упаковки	60,0 см
Вага 2 упаковки	63,136 кг

Dimensions Drawings

Frame Size B

Dimensions



Connections and Schema

Power Terminal

Cage Style



1

Ground connection





Power connections, minimum and maximum wiring capabilities, tightening torque



			IEC cable	UL cable
Power supply and output to motor	Size/gauge	min	4 mm (a)	10 AWG (a)
		max	50 mm	1/0 AWG
	Tightening torque	min	8 N.m	70 lb.in
		max	8 N.m	70 lb.in
	Strip length		15 mm	0.6 in.



Power connections, minimum required wiring section



IEC cable mm² (Cu 70°C/158°F) (1)	UL cable AWG (Cu 75°C/167°F) (1)
25	3





230 Vac control, logic Inputs (LI) 24 Vdc, 3-wire control

With Line Contactor, Freewheel or Controlled Stop



230 Vac control, logic Inputs (LI) 24 Vdc, 2-wire control,freewheel stop



Connection in the motor delta winding in series with each winding

Wiring

ATS22 soft starters connected to motors with the delta connections can be inserted in series in the motor windings.

The following wiring requieres particular attention. It is documented in the Altistart 22 Soft start - soft stop unit user manual. Please contact Schneider Electric commercial organisation for further informations.

Example

A 400 V - 110 kW motor with a line current of 195 A (nominal current for the delta connection). The current in each winding is equal to 195/1.5 or 130 A. The rating is determined by selecting the soft starter with a permanent nominal current (ICL) just above this current.
