Перетворювач частоти VACON 20 1Ф 2.2 кВт

Перетворювач частоти Vacon 20 оснащений функціями і можливостями, що дозволяють керувати обладнанням на новому рівні.



Основні дані перетворювачів частоти Vacon 20

Частотний перетворювач Vacon 20 оснащений функціями і можливостями, що дозволяють керувати обладнанням на новому рівні. Інвертор Vacon 20 – це компактність і широкий потужностний діапазон до 18,5 кВт. Вбудований ПЛК дозволяє Vacon 20 адаптуватися до будь-якої задачі та забезпечити значну економію коштів. Універсальний перетворювач частоти Vacon 20 підвищує ефективність виробничих процесів і збільшує експлуатаційні показники машинобудівних підприємств. Універсальний перетворювач частоти Vacon 20 підвищує ефективність виробничих процесів і збільшує експлуатаційні показники машинобудівних підприємств.

Передові експлуатаційні характеристики Vacon 20

Продуктивність обладнання в значній мірі залежить від експлуатаційних характеристик перетворювача частоти. Вбудований інтерфейс RS485 це економічно ефективний і простий інтерфейс управління частотним перетворювачем. Використовуючи додаткові модулі, Vacon 20 можна підключати до польової шини багатьох систем, включаючи CANOpen, DeviceNet і Profibus DP.

Область застосування частотних перетворювачів Vacon 20

Конвеєри;
системи вентиляції і кондиціонування; насоси та компресори;
пральні машини;
машини і механізми текстильної, харчової, целюлозно-паперової та інших галузей промисловості;
житлово комунальне господарство.

Загальні технічні характеристики частотного перетворювача Vacon 20

Выходная частота от 0 до 320 Гц.
Мощность инвертора - от 0.25 до 18.5 кВт.
Входное напряжение - 110 ... 575 В (1 или 3 фазы).
Степень защиты - IP20, IP21 для MI4 и MI5 (для MI1-MI3 - опция).
Управление - скалярное U/f и векторное в разомкнутом контуре.
Встроенный ПИД-регулятор.
Автоопределение параметров электродвигателя.
Управление как асинхронными электродвигателями ,так и с постоянными магнитами.
Удержание 100% момента при нулевой частоте.
Имеется встроенный ЭМС фильтр класса С2.
Копирование параметров без подачи основного питания.
Последовательная шина Fieldbus с поддержкой протоколов RS485 (в базовой комплектации),CANopen, DeviceNet, Profibus DP, Modbus.
Функция «сон/пробуждение» для насосов.
Контроль «сухого хода» насоса.
Подогрев двигателя постоянным током.
Контроль обрыва ремня вентилятора.

Основные технические характеристики инверторов Vacon 20

Модельный ряд частотных преобразователей Vacon 20 (напряжение питающей сети 380-480В, 50/60 Гц)
Тип ЧП	Нагрузочная способность		Мощность на валу электродвигателя P, кВт	Номинальный входной ток Iвх, А	Типоразмер	Масса, кг
	Номинальный ток Iн, А	Ток перегрузки (150%), А
0001	1.3	2	0.37	2.2	MI1	0.55
0002	1.9	2.9	0.55	2.8
0003	2.4	3.6	0.75	3.2
0004	3.3	5	1.1	4	MI2	0.7
0005	4.3	6.5	1.5	5.6
0006	5.6	8.4	2.2	7.3
0008	7.6	11.4	3	9.6	MI3	0.99
0009	9.0	13.5	4	11.5
0012	12	18	5.5	14.9
0016	16	24	7.5	17.1	MI4	9
0023	23	34.5	11	25.5
0031	31	46.5	15	33	MI5	11
0038	38	57	18.5	41.7

Основні технічні характеристики інверторів Vacon 20 CP

Напруга живлення	Тип перетворювача частоти	Потужність, кВт	Струм		Габарит	Розміри (ШхВхГ) мм	Маса, кг
			In (A)	1,5 xIn(A)
380-480 В 3 фази	VACON0020-3L-0003-4CP	0.75	2.4	3.6	MS2	133x159x80	2
	VACON0020-3L-0004-4CP	1.1	3.3	5.0
	VACON0020-3L-0005-4CP	1.5	4.3	6.5
	VACON0020-3L-0006-4CP	2.2	5.6	8.4
	VACON0020-3L-0008-4CP	3.0	7.6	11.4
	VACON0020-3L-0009-4CP	4.0	9.0	13.5
	VACON0020-3L-0012-4CP	5.5	12.0	18.0	MS3	161x240x83	3
	VACON0020-3L-0016-4CP	7.5	16.0	24.0

Додаткові опції

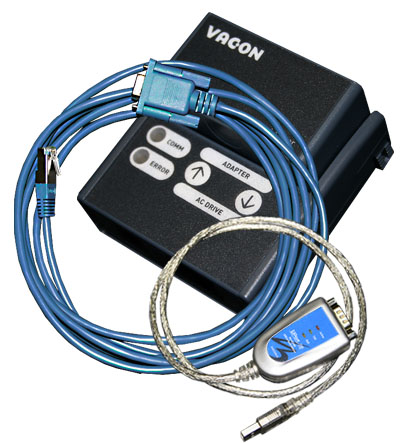

Виносна панель управління	Модуль МСА для копіювання параметрів і зв'язку з ПК з комплектом кабелів	DC-дросель	Гальмівний резистор
