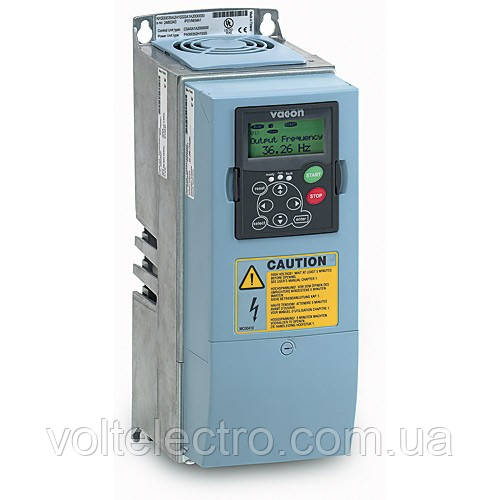

Перетворювачі частоти VACON NXL 3Ф 5.5 кВт

Vacon NXL - компактний і функціональний перетворювач частоти потужністю від 0,75 до 30 кВт.



VACON NXL - малий, та молодецький!

Vacon NXL - компактний і функціональний перетворювач частоти потужністю від 0,75 до 30 кВт і напруг 208-500 для застосування в промисловості і комунальному господарстві. Компактна конструкція, ступеню захисту корпусу IP20, IP21 і IP54, гнучке управління і можливості програмування забезпечують оптимальне рішення для будь-яких умов експлуатації. За допомогою інструкції, прикладеної до пристрою, його встановлення, підключення та введення в експлуатацію виконуються дуже швидко і не викликають утруднень.













































Для установок, де потрібні малі розміри і різні варіанти монтажу, Vacon NXL - найкраще рішення. Блоки з класом захисту IP21 і IP54 спроектовані для монтажу, як на стіну приміщення, так і у шафи. Завдяки наявності вбудованих фільтрів ЕМС та вхідного змінного струму дроселя приводи NXL можуть використовуватися як в промислових, так і побутових електричних мережах.

Перетворювач Vacon NXL часто може вводитися в експлуатацію і без програмування. Якщо необхідно, користувач може задати параметри роботи як з допомогою семисегментной панелі управління, так і з використанням персонального комп'ютера і програми NCDrive.

Vacon NXL містить стандартний набір входів/виходів і вбудований адаптер RS485 (Modbus). Додатково в привід може бути встановлена опціональна плата розширення інтерфейсу. Багато опціональні плати для NXS/NXP можуть використовуватися і для NXL, зокрема плати аналогових і дискретних сигналів або плати згідно з польових шин. Функціональне призначення та маркування клем введення/виводу для NXS/NXP і NXL аналогічні.

Характеристики і особливості

• Висока частота комутації ШІМ
• Векторне управління без зворотного зв'язку
• Температурне регулювання вбудованого вентилятора
• Вбудований протокол RS485 (Modbus)
• Гальмівний переривач в стандартній комплектації для всього діапазону потужностей (за винятком MF2)
• Вбудовані фільтри ЕМС дозволяють використовувати пристрій як для промислових, так і побутових мереж (клас ЕМС типу Н)
• Вбудований дросель змінного струму на вході
• Мінімум параметрування - гнучка універсальна макропрограмма з оптимізованими налаштуваннями параметрів; спеціалізовані макропрограми
• Панель з 7-сегментним дисплеєм, індикація одиниць і стану приводу
• Велика кількість функцій (наприклад, повністю програмовані входи/виходи, автоматична ідентифікація, ПІД-регулятор, пуск з ходу)
• Спеціалізовані макропрограми
• Можливість установки додаткових плат з I/O
• Помилка швидкості в сталому режимі 1%
• Низькі пульсації моменту
• Автоматичне збільшення моменту
• Пусковий момент 200%, в залежності від відповідності потужності двигуна і перетворювача
• Можливе використання в приводі многодвигательном
• Автоматична функція енергозбереження
• Модуль керування може живитись від зовнішнього джерела +24В для резервування живлення панелі управління і польових шин
• Інтелектуальне управління вентилятором охолодження
• Клас ЕМС типу С - опціонально для високочутливих середовищ (наприклад, у лікарнях)
• Класи захисту IP20, IP21 і IP54
• Гнучкі функції захисту перетворювача і двигуна

Модуль управління VACON NXL

Штатні входи/виходи Vacon NXL оптимізовані під стандартні вимоги управління. Крім дискретних і аналогових входів і виходів, в якості стандартного передбачено послідовний канал зв'язку RS 485. Всі входи і виходи плат вводу/виводу вільно програмуються. Обидва аналогових входу можна запрограмувати на сигнали 0...10 В або 0(4)... 20 мА. Аналоговий вхід 1 може бути запрограмований для роботи в якості дискретного входу.

При необхідності можна легко і без великих витрат розширити стандартну конфігурацію входів/виходів з допомогою плат OPT-AA або OPT-AI.

Плата OPT-AA дозволяє найпростішим способом додати ще один релейний вихід, а OPT-AI зазвичай використовується, коли необхідно гальванічно ізольований підключення термістора двигуна. Ці плати встановлюються у додатковий слот Е.

Для керування приводом Vacon NXL можна використовувати шини fieldbus різних типів з платами типу OPT-C. У всіх виробах Vacon NX використовуються одні і ті ж плати розширення вводу/виводу і плати fieldbus. Плати fieldbus можуть встановлюватися в слот D або Е.

Користувачеві пропонується велика кількість додаткових плат типу OPT-B. Більшість стандартних плат представлена в таблиці нижче. Наприклад, з допомогою плати ОРТ-В5, якщо необхідно, можна додати ще три вихідних реле. Плати типу ОРТ-встановлюються в слот Е.



Керуючі входи/виходи Vacon NXL




Багатоцільова прикладна програма MULTI-CONTROL в стандартній комплектації

NXL поставляється з простим у використанні і гнучкої багатоцільовий макропрограммой. Завдяки оптимальній заводський заздалегідь визначену настройку параметрів, ймовірність того, що потрібна додаткова настройка, зведена до мінімуму. Всі входи і виходи можуть вільно програмуватися. Різноманітні функції включають:

• автоматичний перезапуск
• ПІД-регулятор з можливістю керування від 1 до 4 насосів (PFC)
• повноцінний захист електродвигуна
• функція пуску обертового двигуна
• функція автоматичного відключення при зниженні продуктивності
