ПЛК M221 24 ВХ/ВИХ ТРАНЗ 1RS485 1ETH

TM221CE24T

Номінальна напруга живлення 24 В постійний струм;

Кількість дискретних входів —

14, дискретний вхід 4 швидкий вхід відповідно до МЕК 61131-2 Тип 1

Кількість дискретних виходів —

10 транзистор 2 швидкий вихід

Номер аналогового входу-2 в діапазоні входу:0...10 V;

Напруга дискретного виходу-24 пост. струм;

Основні документи

Документи

Паспорт продукту

Інструкція користувача

Каталог



Опис

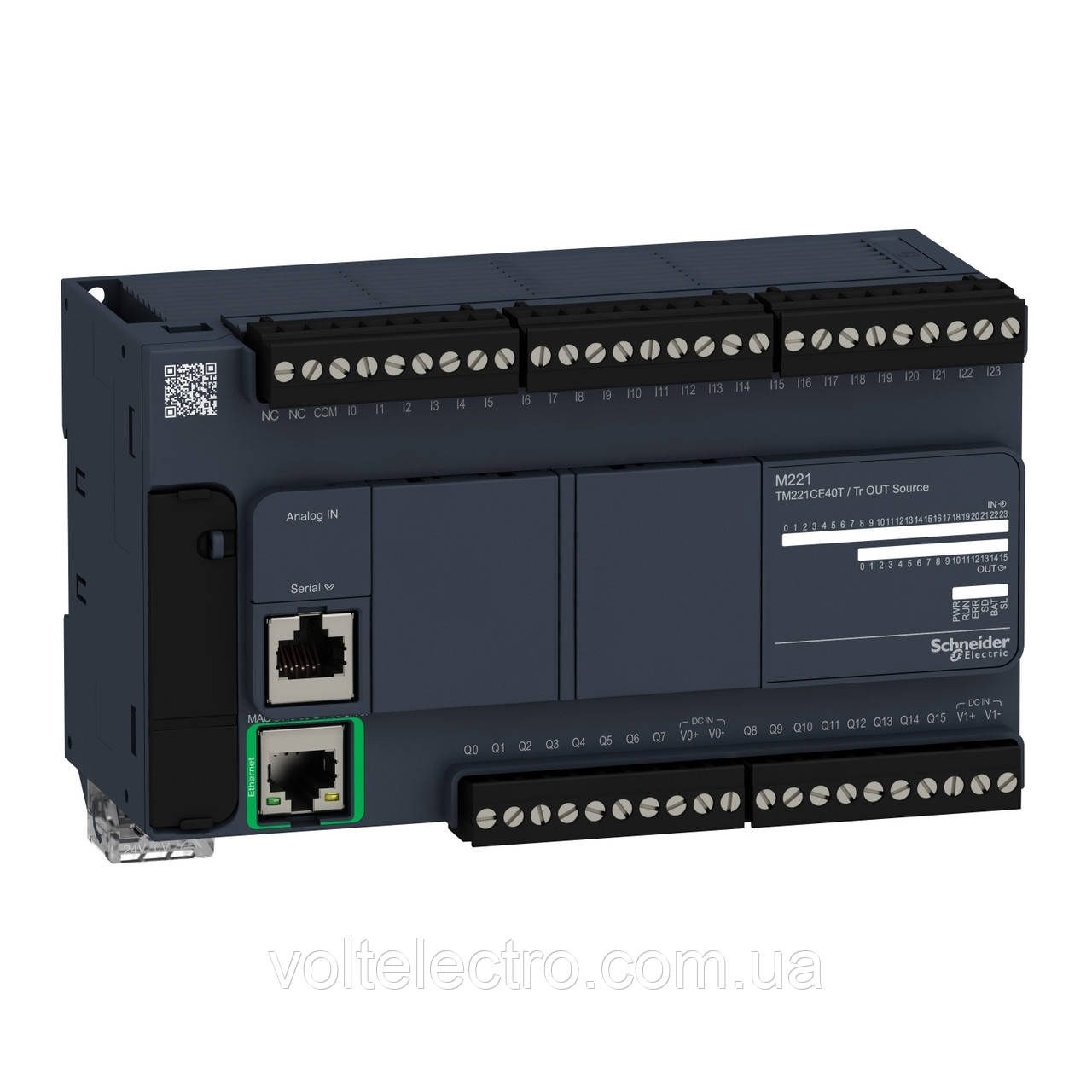

Цей контролер TM221 є частиною лінійки контролерів Modicon M221 Logic. Він має 24 логічних входу/виводу та живиться від 24 В постійного струму. Він постачається зі знімними гвинтовими клемними колодками для підключення входів/виходів, знімною гвинтовою клемною колодкою для підключення джерела живлення, резервною батареєю BR2032 і кабелем для підключення аналогових входів. Логічні контролери M221 мають три типи інтегрованого комунікаційного порту, Ethernet, послідовне з’єднання RS 232/RS 485 і порт програмування USB mini-B. Він дозволяє керувати простими машинами. Ємність логічних контролерів M221 можна збільшити за допомогою модуля розширення Modicon TM3.



Технічні характеристики

Главное

Серія продукту	Modicon M221
Тип виробу або компоненту	Логічний контролер
[Us] номінальна напруга живлення	24 В постійний струм
Кількість дискретних входів	14, дискретний вхід 4 швидкий вхід відповідно до МЕК 61131-2 Тип 1
Кількість аналогових входів	2 на 0...10 В
Тип дискретного виходу	Транзистор
Кількість дискретних виходів	10 транзистор 2 швидкий вихід
Напруга дискретного виходу	24 В постійного струму
Струм дискретного виходу	0.5 A

Дополнительно

Кількість дискретних входів/виходів	24
Максимальна кількість модулів розширення в	7 (локальний архітектура вводу/виводу) 14 (віддалений архітектура вводу/виводу)
Межі напруги живлення	20,4…28,8 В
Максимальний пусковий струм	35 А
Максимальна споживана потужність [Вт]	14 Вт на 24 В (з макс кількістю модулів розширення вх/вих) 4,8 Вт на 24 В (без модуля розширення вводу/виводу)
Вихідний струм живлення	0,52 А 5 В для шина розширення 0,2 А 24 В для шина розширення
Логіка дискретних входів	Споживач або джерело струму (позитивний / негативний)
Напруга дискретного входу	24 В
Тип напруги дискретного входу	Постійна напруга
Роздільна здатність аналогового входу	10 біт
Значення молодшого біта	10 мВ
Час перетворення	1 мс на канал + 1 цикл контролера для аналогових входів аналоговий вхід
Допустима перенапруга на входах	+/- 30 V постійний струм для 5 хв (максимум) для аналоговий вхід +/- 13 V постійний струм (постійний) для аналоговий вхід
Граничний рівень напруги (стан 1)	>= 15 В для вхід
Граничний рівень напруги (стан 0)	<= 5 В для вхід
Струм дискретного входу	7 мА для дискретний вхід 5 мА для швидкий вхід
Вхідний повний опір	3,4 кОм для дискретний вхід 100 кОм для аналоговий вхід 4.9 кОм для швидкий вхід
Час реакції	35 мкс вимкнення, I2...I5 клема(и) для вхід 5 мкс увімкнення, I0, I1, I6, I7 клема(и) для швидкий вхід 35 мкс увімкнення, за допомогою клем клема(и) для вхід 5 мкс вимкнення, I0, I1, I6, I7 клема(и) для швидкий вхід 100 мкс вимкнення, за допомогою клем клема(и) для вхід 5 мкс увімкнення, вимкнення, Q0...Q1 клема(и) для вихід 50 мкс увімкнення, вимкнення, Q2...Q3 клема(и) для вихід 300 мкс увімкнення, вимкнення, за допомогою клем клема(и) для вихід
Налаштовуваний час фільтрації	0 мс для вхід 3 мс для вхід 12 мс для вхід
Логіка дискретного виходу	Позитивна логіка (джерело)
Максимальний струм на загальний вихід	5 А
Вихідна частота	100 кГц для швидкий вихіл (режим PWM/PLS) на Q0...Q1 канал 5 кГц для вихід на Q2...Q3 канал 0,1 кГц для вихід на Q4...Q9 канал
Абсолютна похибка виміру	+/- 1 % повної шкали для аналоговий вхід
Максимальний струм витоку	0,1 мА для транзисторний вихід
Максимальне просідання напруги	<1 В
Механічна зносостійкість	20000000 циклы для транзисторний вихід
Максимальне навантаження лампи розжарюван	<12 Вт для вихід і швидкий вихід
Тип захисту	Захист від перевантаження та короткого замикання на 1 А
Інтегральний час	1 с автоматичне скидання
Обсяг пам'яті	256 кБ для користувацькі програми та дані ОПЕРАТИВНА ПАМ'ЯТЬ з 10000 інструкцій 256 кБ для внутрішні змінні ОПЕРАТИВНА ПАМ'ЯТЬ
Резервні копії даних	256 кБ вбудована флеш-пам'ять для резервне копіювання додатків та даних
Обладнання для зберігання даних	2 ГБ SD-карта (опціонально)
Тип акумулятора	BR2032 чи CR2032X літієва неперезаряджувана
Термін резервного зберігання даних	1 рік на 25 °C (припиненням електропостачання)
Час виконання для 1 Кінструкції	0,3 мс для ситуаційна та періодична задача
Час виконання однієї інструкції	0.2 мкс булевої операції
Точний час виконання завдання події	60 мкс час відгуку
Максимальний розмір об'єктної області	255 %C лічильників 512 %M бітів пам'яті 8000 %MW слів пам'яті 512 %KW константних слів 255 %TM таймерів
Годинник реального часу	З
Відхилення ходу годинника	<= 30 с/місяць на 25 °C
Контур регулювання	Регульований ПІД-регулятор до 14 одночасних циклів
Функція позиціонування	Положення ВАЛ ВІДБОРУ ПОТУЖНОСТІ 2 вісь імпульс/напрямок режим (100 кГц) Положення ВАЛ ВІДБОРУ ПОТУЖНОСТІ 1 вісь CW/CCW режим (100 кГц)
Доступна функція	Генератор частоти PLS PWM
Кількість обчислюваних входів	4 швидкий вхід (HSC режим) на 100 кГц 32 біти
функція лічильника	A/B Однофазний Імпульс/напрямок
Тип вбудованого інтерфейсу	Порт USB з mini B USB 2.0 роз'єм Неізольований послідовний канал серійний номер 1 з RJ45 роз'єм та RS232/RS485 інтерфейс Ethernet з RJ45 роз'єм
Живлення	(послідовний)живлення послідовної лінії: 5 В, <200 мА
Швидкість передачі	1,2...115,2 кбіт/с (115,2 кбіт/с за замовчуванням) для шини довжиною 15 м для RS485 1,2...115,2 кбіт/с (115,2 кбіт/с за замовчуванням) для шини довжиною 3 м для RS232 480 Мбіт/с для USB
Протокол порту обміну даними	Порт USB: USB протокол - SoMachine-Network Неізольований послідовний канал: Modbus протокол головний/ведений - RTU/ASCII або SoMachine-Network Ethernet протокол
Ethernet порт	10BASE-T/100BASE-TX 1 порт з 100 м мідний кабель
Служба обміну даними	Modbus TCP slave пристрій Modbus TCP сервер Modbus TCP клієнт Ethernet/IP адаптер DHCP клієнт
Місцева сигналізація	1 світлодіод (зелений) for PWR 1 світлодіод (зелений) for RUN 1 світлодіод (червоний) for помилка модуля (ERR) 1 світлодіод (зелений) for Доступ до SD-карти (SD) 1 світлодіод (червоний) for BAT 1 світлодіод на канал (зелений) for Стан вводу/виводу 1 світлодіод (зелений) for SL Активність мережі Ethernet (зелений) for ACT Лінія мережі Ethernet (жовтий) for зв'язок (стан зв'язку)
Електричне з'єднання	знімна гвинтова клемна колодка для входів знімна гвинтова клемна колодка для виходів клемна колодка, 3 клема(и) для підключення живлення 24В постійного струму роз'єм, 4 клема(и) для аналогових входів Mini B USB 2.0 роз'єм для терміналу програмування
Максимальна дальність кабелю між пристроям	Екранований кабель <10 м для швидкий вхід Неекранований кабель <30 м для вихід Неекранований кабель <30 м для цифровий вхід Неекранований кабель <1 м для аналоговий вхід Екранований кабель <3 м для швидкий вихід
Ізоляція	Між входом і внутрішньою логікою в 500 В змінний струм Між швидким входом і внутрішньою логікою в 500 В змінний струм Неізольований між входами Між виходом і внутрішньою логікою в 500 В змінний струм Неізольовані між аналог. вх. і внутр. логікою Неізольовані між аналоговими входами
Маркування	CE
Монтажна опора	DIN-рейка 35х15 рейка відповідно до МЕК 60715 DIN-рейка 35х7.5 рейка відповідно до МЕК 60715 плата або панель із монтажним набором
Висота	90 мм
Глибина	70 мм
Ширина	110 мм
Вага нетто	0,395 кг



Dimensions Drawings

Dimensions



Mounting and Clearance

Mounting on a Rail



Direct Mounting on a Panel Surface



(1)

Install a mounting strip





Mounting Hole Layout



Mounting

Correct Mounting Position

Acceptable Mounting Position

Incorrect Mounting Position



Clearance



Connections and Schema

Digital Inputs



(*)

Type T fuse

(A)

Sink wiring (positive logic).

(B)

Source wiring (negative logic).





Connection of the Fast Inputs



I0, I1, I6, I7







Transistor Outputs



(*)

Type T fuse

(1)

The V+ terminals are connected internally.





Connection of the Fast Outputs



Q0, Q1







Analog Inputs



The (-) poles are connected internally.









Pin	Wire Color
0 V	Black
AN1	Red
0 V	Black
AN0	Red





Ethernet Connection



Pin N°	Signal
1	TD+
2	TD-
3	RD+
4	-
5	-
6	RD-
7	-
8	-





USB Mini-B Connection



SL1 Connection

SL1



N °	RS 232	RS 485
1	RxD	N.C.
2	TxD	N.C.
3	RTS	N.C.
4	N.C.	D1
5	N.C.	D0
6	CTS	N.C.
7	N.C*.	5 Vdc
8	Common	Common



N.C.: not connected

* : 5 Vdc delivered by the controller. Do not connect.
