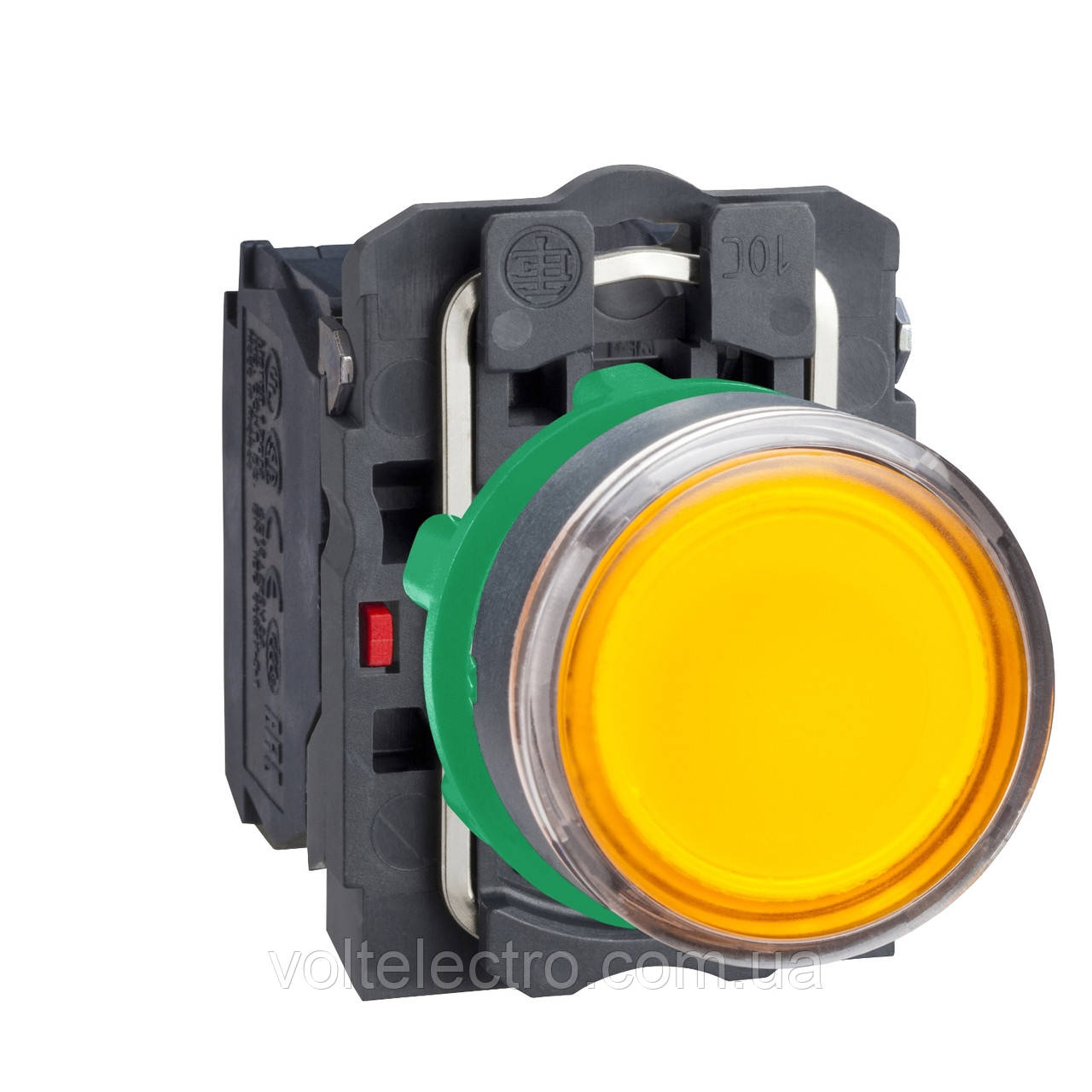

Кнопка 22 мм 220-240В жовта з підсвічуванням
-10%
- В наявності
- Код: XB5AW35M5
930,23 ₴
837,21 ₴
Мінімальна сума замовлення на сайті — 1 000 ₴
+380 (68) 052-00-91
kyivstarВіктор
- +380 (68) 052-00-91viber Для замовлень Viber
повернення товару протягом 14 днів за домовленістю
Кнопка 22 мм 220-240В жовта з підсвічуванням
930,23 ₴837,21 ₴
В наявностіОпис
Характеристики
Інформація для замовлення

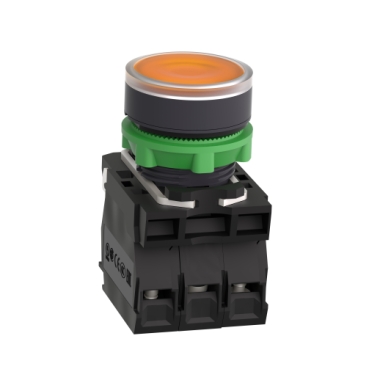

КНОПКА 22ММ 230-240В З ПІДСВІТКОЮ ЖОВТА
XB5AW35M5
[Us] номінальна напруга живлення:
Колір ковпачка/кнопки або лізни:
Універсальний світлодіодний блок для використання з усіма кольорами
Покращена інтенсивність та яскравість кольору
Швидке та легке складання та розбирання
Міцність, що дозволяє витримувати суворі умови експлуатації
Широкий вибір контактних блоків загального або специфічного призначення (слабкострумові, стандартні)
Основні документи
Документи
CAD
Розкриття інформації про навколишнє середовище
Переглянути всі документиЦей продукт сумісний із
Технічні характеристики
| Серія продукту | Harmony XB5 |
|---|---|
| Тип виробу або компоненту | Кнопка з підсвічуванням |
| Назва пристрою | XB5 |
| Матеріал обрамлення | Темно-сірий пластик |
| Матеріал фіксуючого кільця | Пластик |
| Тип головки | Стандартний |
| Монтажний діаметр | 22,5 мм |
| Продаж неподільною кількістю | 1 |
| Форма головки сигнального блоку | Круглий |
| Тип виконавчого механізму | пружинне повернення |
| Профіль пристрою керування | Помаранчевий прихований, без маркування |
| Додаткова інформація про виконавчий механі | З гладкою лінзою |
| Тип контакту та з'єднання | 1 нормально відкритий + 1 нормально закритий |
| Робота контакту | Повільне розмикання |
| Клеми підключення | Гвинтові затискачі, <= 2 x 1.5 мм² з кабельним наконечником відповідно до IEC 60947-1 Гвинтові затискачі, 1 x 0.22...2 x 2.5 мм² без кабельного наконечника відповідно до IEC 60947-1 |
| Джерело світла | Універсальний світлодіод |
| Цоколь лампи | Вбудований світлодіод |
| [Us] номінальна напруга живлення | 230...240 В змінний струм 50/60 Гц |
| Колір ковпачка/кнопки або лізни | Помаранчевий |
| Висота | 42 мм |
|---|---|
| Ширина | 30 мм |
| Глибина | 57 мм |
| Опис клем ISO n°1 | (13-14)NO (21-22)NC |
| Маса нетто | 0,056 кг |
| Опір до миючого апарату високого тиску | 7000000 па на 55 °C, відстань : 0.1 м |
| Використання контатів | Стандартні контакти |
| Примусове розмикання | З відповідно до МЕК 60947-5-1 додаток K |
| Робочий хід | 1,5 мм (NC зі зміною електричного стану) 2,6 мм (NO зі зміною електричного стану) 4,3 мм (загальний хід) |
| Зусилля спрацювання | 3,5 Н NC зі зміною електричного стану 3,8 Н |
| Механічна зносостійкість | 10000000 циклы |
| Момент затягування | 0,8…1,2 Н.м відповідно до IEC 60947-1 |
| Форма головки гвинта | Хрестовий сумісний з Philips № 1 викрутка Хрестовий сумісний з PZ № 1 викрутка Прорізний сумісний з плоский Ø 4 мм викрутка Прорізний сумісний з плоский Ø 5.5 мм викрутка |
| Матеріал контакту | Срібний сплав (Ag/Ni) |
| Захист від короткого замикання | 10 А плавка вставка тип gG відповідно до IEC 60947-5-1 |
| [Ith] умовний тепловий струм у відкритому вик | 10 А відповідно до IEC 60947-5-1 |
| [Ui] номінальна напруга ізоляції | 600 В (ступінь забруднення 3) відповідно до IEC 60947-1 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до IEC 60947-1 |
| [Ie] номінальний робочий струм | 3 А в 240 В, AC-15, A600 відповідно до IEC 60947-5-1 6 А в 120 В, AC-15, A600 відповідно до IEC 60947-5-1 0,1 А в 600 В, DC-13, Q600 відповідно до IEC 60947-5-1 0,27 А в 250 В, DC-13, Q600 відповідно до IEC 60947-5-1 0,55 А в 125 В, DC-13, Q600 відповідно до IEC 60947-5-1 1,2 А в 600 В, AC-15, A600 відповідно до IEC 60947-5-1 |
| Електрична зносостійкість | 1000000 циклы, AC-15, 2 А на 230 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C 1000000 циклы, AC-15, 3 А на 120 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C 1000000 циклы, AC-15, 4 А на 24 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C 1000000 циклы, DC-13, 0,2 А на 110 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C 1000000 циклы, DC-13, 0,5 А на 24 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C |
| Електрична надійність | Λ < 10exp(-6) на 5 В, 1 мА в чистому середовищі відповідно до IEC 60947-5-4 Λ < 10exp(-8) на 17 В, 5 мА в чистому середовищі відповідно до IEC 60947-5-4 |
| Тип сигналізації | Постійний |
| Межі напруги живлення | 195…264 В змінний струм |
| Споживання струму | 14 мА |
| Термін служби | 100000 гн при номінальній напрузі та 25 °C |
| Стійкість до імпульсних перенапруг | 1 кВ відповідно до МЕК 61000-4-5 |
| Опис виробу | Повний комплект |
| Захисна обробка | TH |
|---|---|
| Температура навколишнього повітря для збер | -40…70 °C |
| Робоча температура навколишнього середови | -40…70 °C |
| Категорія перенапруги | Клас II conforming to IEC 60536 |
| Ступінь захисту | IP66 відповідно до МЕК 60529 IP69 IP69K IP67 |
| Ступінь захисту NEMA | NEMA 13 NEMA 4X |
| Ступінь ударозахисту | IK05 conforming to МЕК 50102 |
| Стандарти | IEC 60947-5-1 UL 508 CSA C22.2 № 14 IEC 60947-5-4 IEC 60947-1 JIS C8201-5-1 JIS C8201-1 |
| Сертифікація виробу | CSA LROS (Lloyds реєстр судноплавства) BV внесено до реєстру UL DNV |
| Вібростійкість | 5 gn (f= 2…500 Гц) conforming to МЕК 60068-2-6 |
| Ударостійкість | 30 gn (тривалість = 18 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27 50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27 |
| Стійкість до швидких перехідних процесів | 2 кВ відповідно до МЕК 61000-4-4 |
| Стійкість до електромагнітного поля | 10 В/м відповідно до МЕК 61000-4-3 |
| Стійкість до електростатичного розряду | 6 кВ при контакті, на металевих частинах відповідно до МЕК 61000-4-2 8 кВ через повітря, (на ізольованих частинах) відповідно до МЕК 61000-4-2 |
| Електромагнітна емісія | Клас B відповідно до МЕК 55011 |
| Тип 1 упаковки | PCE |
|---|---|
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 8,800 см |
| Ширина 1 упаковки | 3,400 см |
| Довжина 1 упаковки | 5,400 см |
| Вага 1 упаковки | 54,000 г. |
| Тип 2 упаковки | S03 |
| Кількість одиниць у 2 упаковці | 100 |
| Висота 2 упаковки | 30,000 см |
| Ширина 2 упаковки | 30,000 см |
| Довжина 2 упаковки | 40,000 см |
| Вага 2 упаковки | 6,256 кг |
| Основні | |
|---|---|
| Виробник | Schneider Electric |
| Країна виробник | Франція |
| Підсвічування | Так |
| Напруга | 220 В |
| Тип монтажу | На корпус |
| Перетин проводів, що підключаються | 2.5 кв.мм |
| Ступінь захисту IP | 66 |
| Користувальницькі характеристики | |
| Підсвітка | Так |
- Ціна: 837,21 ₴
