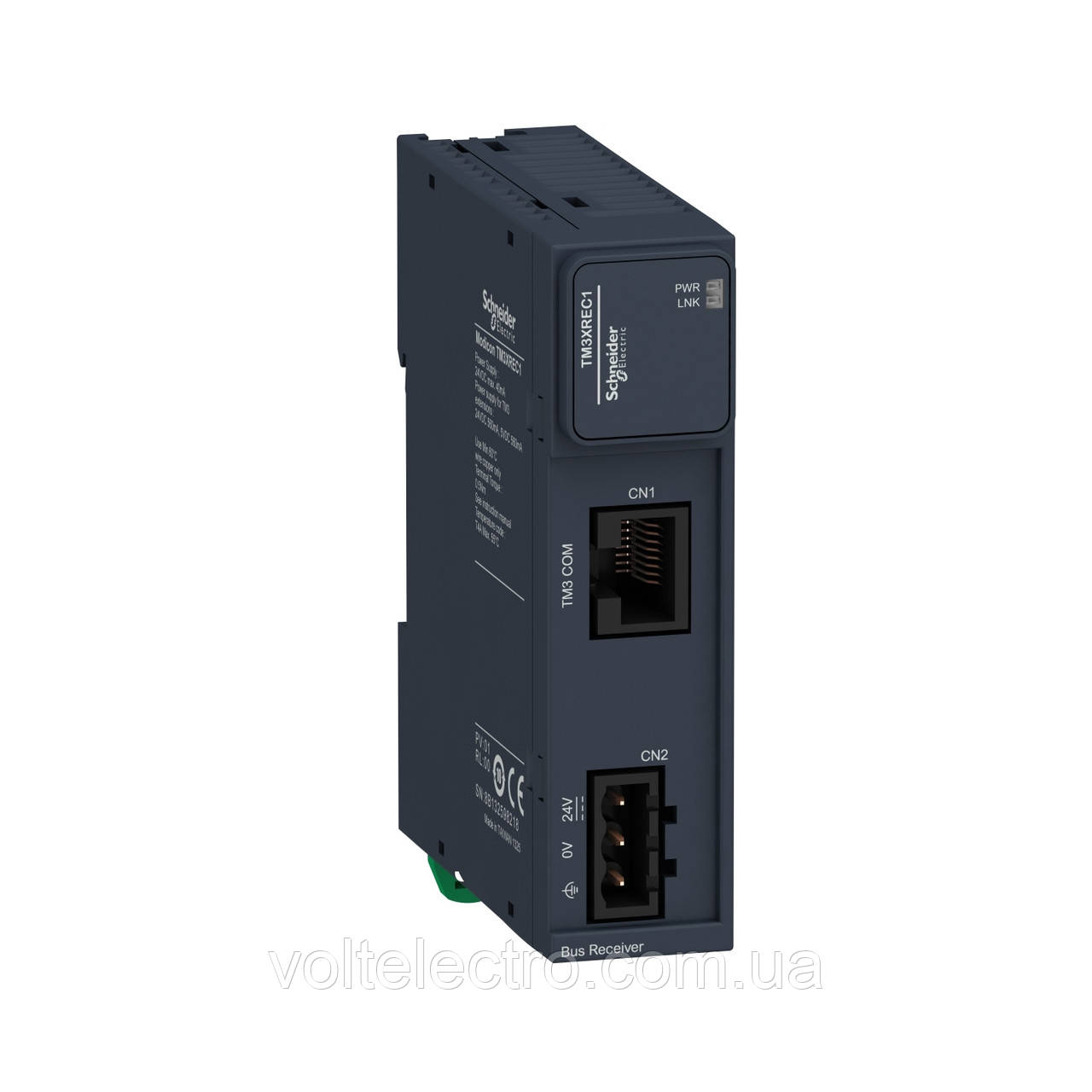

МОДУЛЬ TM3 ПРИЙМАЧ

TM3XREC1









• Технічні дані продукту
• Керівництво користувача
• Каталог
• Документ CAD

Опис

Цей продукт є частиною лінійки Modicon TM3, пропозиції модулів введення/виведення розширення для Modicon M221, M241, M251 і M262. Модуль віддаленого приймача фізично підключений кабелем розширення шини, забезпечує 7 каналів вводу/виводу. Це модуль віддаленого приймача з номінальною напругою живлення 24 В постійного струму, струмом споживання 40 мА при 24 В постійного струму через роз’єм шини та максимальною розсіюваною потужністю 1 Вт. Відстань кабелю між пристроями становить від 0,5 мм до 5 мм подовжувача з 2 провідниками RJ45 між приймачем і передавачем. Він оснащений роз'ємом RJ45 для підключення передавача шини, знімною гвинтовою клемною колодкою, 3 клемами для електричного підключення. Це продукт з ступенем захисту IP20. Його розміри: 23,65 мм (ширина) x 73,3 мм (глибина) x 90 мм (висота). Вага 0,075 кг. Цей продукт сертифікований CE, Торговий флот, CSA HazLoc, C-Tick. Він відповідає стандартам класу I, розділ 2, групи A/B/C/D CSA C22,2 № 213, класу I, розділ 2, групи A/B/C UL 1604, CSA C22,2 № 142, IEC 61131-2 і UL 508. Цей модуль сумісний з логічним контролером Modicon M262, Modicon M241, Modicon M251 і Modicon M221. Він підтримує рейку типу TH35-15, TH35-7,5, що відповідає стандарту IEC 60715, пластину або панель з монтажним набором. Модулі розширення Modicon TM3 були розроблені з простим механізмом взаємоблокування. Роз’єм розширення шини використовується для розподілу даних і живлення при складанні модулів Modicon TM3 з логічними контролерами. Підвищте продуктивність свого контролера за допомогою системи введення/виведення Modicon TM3, спеціально розробленої для логічних контролерів Modicon M221, M241 і M251.

Технічні характеристики

Головна

Серія продукту	Modicon TM3
Тип виробу або компоненту	Модуль расширения (приемника) для удаленного подключения
Сумісність серії	Modicon M221 Modicon M251 Modicon M241 Modicon M262
[Us] rated supply voltage	24 В Постійна напруга вследствие external supply (- 15...20 %)

Додаткове

Максимальна кількість модулів розширення в	7
power supply output current	560 мА 5 В для expansion bus 560 мА 24 В для expansion bus
current consumption	40 мА на 24 В Постійна напруга при помощи разъема коммуникационной шины
Maximum power dissipation in W	1 В
Cable distance between devices	0,5…5 мм расширительный кабель с 2 RJ45 проводник между приемником и передатчиком
Місцева сигналізація	ДляБлок живлення 1 світлодіод (Зелений) Длястатус сети 1 світлодіод (Зелений)
Тип підключення	RJ45 Роз'єм для подключения к модулю приемника расширения шины Знімний клемний блок з гвинтовими затискачами, 3 клемм(ы) для подключения питания 24В постоянного тока
Маркування	СЕ
Стійкість до електростатичного розряду	8 кВ в повітрівідповідно доEN/IEC 61000-4-2 6 кВ при контактівідповідно доEN/IEC 61000-4-2
устойчивость к электромагнитным полям	10 В/м 80 MHz...1 GHz в соответствии с EN/IEC 61000-4-3 3 В/м 1,4 ГГц...2 ГГц в соответствии с EN/IEC 61000-4-3 1 В/м 2...2,7 ГГц в соответствии с EN/IEC 61000-4-3
устойчивость к наведенным помехам	10 В 0,15...80 MГц в соответствии с EN/IEC 61000-4-6 3 В фиксированная частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морской сертификат (LR, ABS, DNV, GL)
электромагнитная эмиссия	Излучаемые помехи - испытательный уровень: 40 децибелов на микровольт/минута QP класс А 10 m) на 30…230 МГц в соответствии с EN/IEC 55011 Излучаемые помехи - испытательный уровень: 47 децибелов на микровольт/минута QP класс А 10 m) на 230…1000 МГц в соответствии с EN/IEC 55011
монтажная основа	ДИН-рейка 35х15 Рейка в соответствии с IEC 60715 ДИН-рейка 35х7.5 Рейка в соответствии с IEC 60715 плата или панель с монтажным набором
Висота	90 мм
Глибина	73,3 мм
Ширина	23,65 мм
Маса нетто	0,075 кг

Dimensions Drawings

Dimensions

Mounting and Clearance

Spacing Requirements



Mounting on a Rail

Vertical Mounting

Incorrect Mounting



Mounting on a Panel Surface



(1)

Install a mounting strip





Mounting Hole Layout
