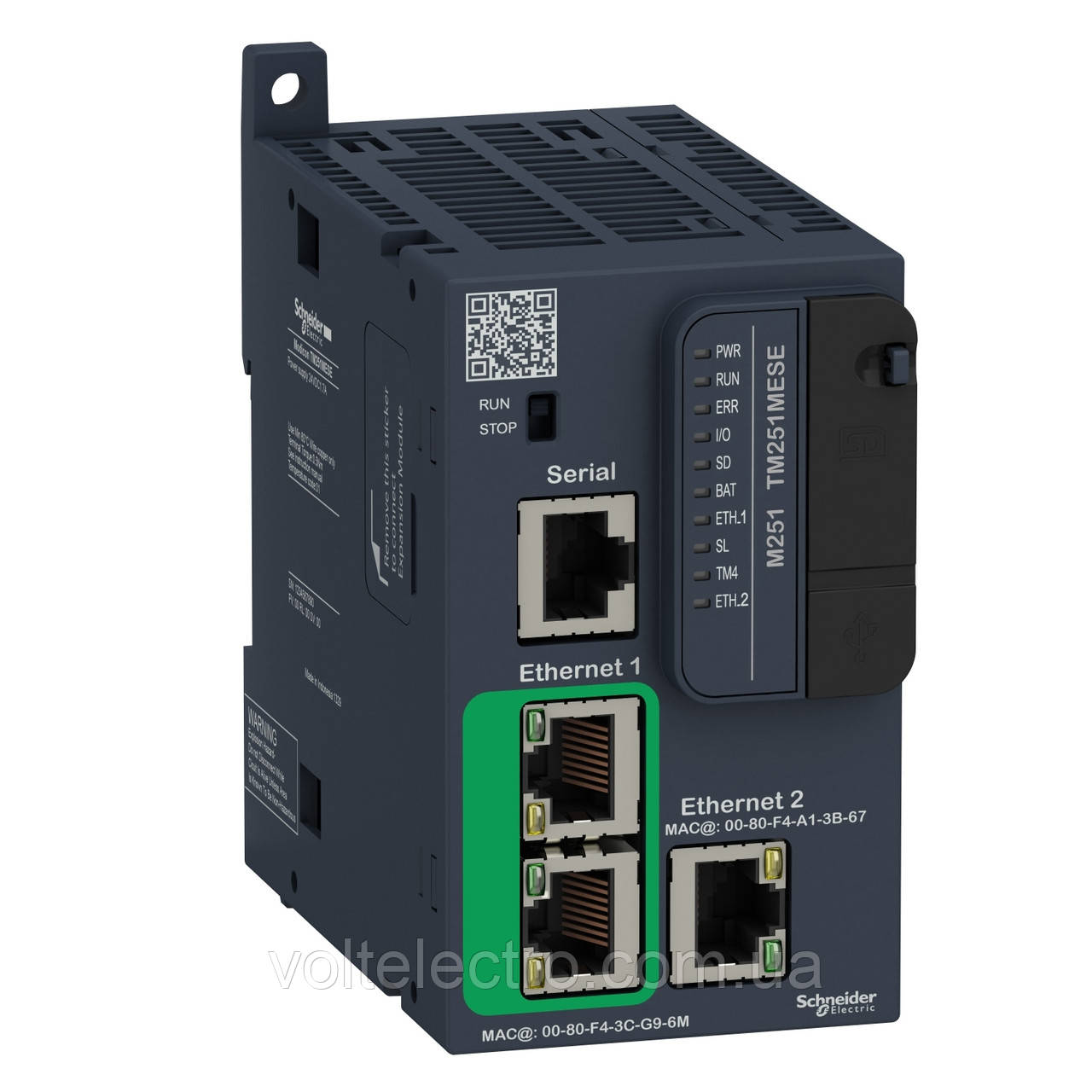

ПЛК M251 1RS485 2ETHERNET

TM251MESE



• Інтуїтивне програмування машин із EcoStruxure Machine Expert, готові до використання програми та функціональні блоки.
• Усі вбудовані функції та можливості, необхідні для більш прибуткового проєктування та створення машин.
• Гнучке та масштабоване керування машинами з можливістю легкого оновлення для підвищення ефективності.
• З’єднання через Ethernet, бездротовий доступ, вебсервери для спрощення інтеграції обладнання та обслуговування.

Основні документи

Документи

Паспорт продукту

Інструкція

Каталог



Опис

Цей продукт є частиною лінійки Modicon M251, пропозиції логічних контролерів для модульних і розподілених архітектур. Цей логічний контролер забезпечує 7 локальних і 14 віддалених модулів розширення вводу/виводу. Це логічний контролер Modicon з номінальною напругою живлення 24 В постійного струму, пусковим струмом 50 А та споживаною потужністю від 32,6 Вт до 40,4 Вт. Підвищте продуктивність машини за допомогою потужної передачі даних через SD-карту, вбудований веб-сервер і FTP-сервер тощо. Інтегровані з’єднання: порт USB із роз’ємом mini B USB 2,0, послідовний неізольований послідовний канал із роз’ємом RJ45 та інтерфейсом RS232/RS485, двопортовий Ethernet із роз’ємом RJ45 та порт Ethernet Ethernet 2 із роз’ємом RJ45. Це контролер Modicon M251 з 8 МБ для програм, 64 МБ для системної пам’яті RAM, 128 МБ вбудованої флеш-пам’яті для резервного копіювання програм користувача та пам’яті SD-карти об’ємом 32 ГБ. Це продукт з ступенем захисту IP20. Його розміри: 54 мм (ширина) x 95 мм (глибина) x 90 мм (висота). Важить 0,22 кг. Логічні контролери Modicon M251 розроблені для високопродуктивних компактних машин із функціями контролю швидкості та положення. Цей продукт сертифіковано CE, CSA та CULus. Він відповідає стандартам ANSI/ISA 12-12-01, CSA C22,2 No 142, CSA C22,2 No 213, EN/IEC 61131-22007, морським специфікаціям (LR, ABS, DNV, GL), стандартам UL 1604 і UL 508 . Він підтримує кріплення на DIN-рейку. Досягніть еталонної продуктивності та підвищте прибутковість завдяки Modicon M251 за допомогою інтуїтивно зрозумілого машинного програмування за допомогою SoMachine, готових до використання програм і функціональних блоків. Збільште гнучкість, заощаджуючи простір у своїй шафі, за допомогою логічного контролера Modicon M251 для модульних і розподілених архітектур.



Технічні характеристики

Главное

Серія продукту	Modicon M251
Тип виробу або компоненту	Логічний контролер
[Us] номінальна напруга живлення	24 В постійний струм

Дополнительно

Максимальна кількість модулів розширення в	7 (локальний архітектура вводу/виводу) 14 (віддалений архітектура вводу/виводу)
Межі напруги живлення	20,4…28,8 В
Максимальний пусковий струм	50 А
Споживання енергії [Вт]	32,6…40,4 Вт (з макс кількістю модулів розширення вх/вих)
Обсяг пам'яті	64 МБ для системна пам'ять ОПЕРАТИВНА ПАМ'ЯТЬ
Резервні копії даних	128 МБ вбудована флеш-пам'ять для резервне копіювання користувацьких програм
Обладнання для зберігання даних	<= 16 ГБ SD-карта (опціонально)
Тип акумулятора	BR2032 літієва неперезаряджувана, час автономної роботи: 4 г.
Термін резервного зберігання даних	2 роки на 25 °C
Час виконання для 1 Кінструкції	0,3 мс для ситуаційна та періодична задача 0,7 мс для інша інструкція
Структура застосування	4 циклічні задачі 8 ситуаційних задач 3 циклічні задачі + 1 вільна задача 8 зовнішніх ситуаційних задач
Годинник реального часу	З
Відхилення ходу годинника	<= 60 с/місяць на 25 °C
Тип вбудованого інтерфейсу	Порт USB з mini B USB 2.0 роз'єм Неізольований послідовний канал послідовний з RJ45 роз'єм та RS232/RS485 інтерфейс Двопортовий Ethernet 1 з RJ45 роз'єм Ethernet порт Ethernet 2 з RJ45 роз'єм
Живлення	(послідовний)живлення послідовної лінії: 5 В, <200 мА
Швидкість передачі	1,2...115,2 кбіт/с (115,2 кбіт/с за замовчуванням) для шини довжиною 15 м для RS485 1,2...115,2 кбіт/с (115,2 кбіт/с за замовчуванням) для шини довжиною 3 м для RS232 480 Мбіт/с для шини довжиною 3 м для USB
Протокол порту обміну даними	Порт USB: USB протокол - SoMachine-Network Неізольований послідовний канал: Modbus протокол головний/ведений - RTU/ASCII або SoMachine-Network
Ethernet порт	Ethernet 1 позначення 10BASE-T/100BASE-TX - 2 порт мідний кабель Ethernet 2 позначення 10BASE-T/100BASE-TX - 1 порт мідний кабель
Веб-сервіси	Веб-сервер
Служба обміну даними	Завантаженя IEC VAR ACCESS Modbus TCP клієнт Modbus TCP сервер Modbus TCP slave пристрій Моніторинг NGVL Програмування Оновлення ПЗ SMS повідомлення DHCP клієнт (Eth1) DHCP сервер (Eth2) Автор Ethernet/IP (Eth2) Ethernet/IP цільова мережа (Eth1, Eth2) Ethernet/IP сканер (Eth2) Сканер вводу/виводу Modbus TCP та передача повідомлень (Eth2) FDR FTP клієнт/сервер SNMP client/server SQL клієнт Send and receive email from the controller based on TCP/UDP library Веб-сервер (WebVisu & XWeb system) OPC UA сервер DNS клієнт
Максимальна кількість підключень	8 Modbus сервер 8 Modbus клієнт 16 Ethernet/IP ціль 4 FTP-сервер 10 веб-сервер 8 протокол SoMachine
Кількість підлеглих пристроїв	16 EtherNet/IP 64 Modbus TCP
Тривалість циклу	10 мс 16 EtherNet/IP 64 мс 64 Modbus TCP
Місцева сигналізація	1 світлодіод (зелений) for PWR 1 світлодіод (зелений) for RUN 1 світлодіод (червоний) for помилка модуля (ERR) 1 світлодіод (червоний) for Помилка вводу/виводу (I/O) 1 світлодіод (зелений) for Доступ до SD-карти (SD) 1 світлодіод (червоний) for BAT 1 світлодіод (зелений) for SL 1 світлодіод (червоний) for несправність шини на TM4 (TM4) 1 світлодіод (зелений) for Активність Ethernet (ETH1) 1 світлодіод (зелений) for Активність Ethernet (ETH2)
Електричне з'єднання	знімна гвинтова клемна колодкаджерело живлення (крок 5.08 мм)
Ізоляція	Неізольовані між живленням і внутрішньою логікою Між живленням і землею в 500 В змінний струм
Маркування	CE
Стійкість до імпульсних перенапруг	1 кВ екранований кабель Звичайний режим відповідно до МЕК 61000-4-5 1 кВ лінії електропередач Звичайний режим відповідно до МЕК 61000-4-5 0,5 кВ лінії електропередач Диференційний режим відповідно до МЕК 61000-4-5
Монтажна опора	DIN-рейка 35х15 рейка відповідно до МЕК 60715 DIN-рейка 35х7.5 рейка відповідно до МЕК 60715 плата або панель із монтажним набором
Висота	90 мм
Глибина	95 мм
Ширина	54 мм
Маса нетто	0,22 кг

Dimensions Drawings

Dimensions

Mounting and Clearance

Clearance



Mounting Position

NOTE: Keep adequate spacing for proper ventilation and to maintain an ambient temperature between -10°C (14°F) and 55°C (131°F).

Acceptable Mounting

NOTE: Expansion modules must be mounted above the controller.

Incorrect Mounting



Direct Mounting on a Panel Surface

Connections and Schema

USB Connection to a PC



Ethernet Connection to a PC
