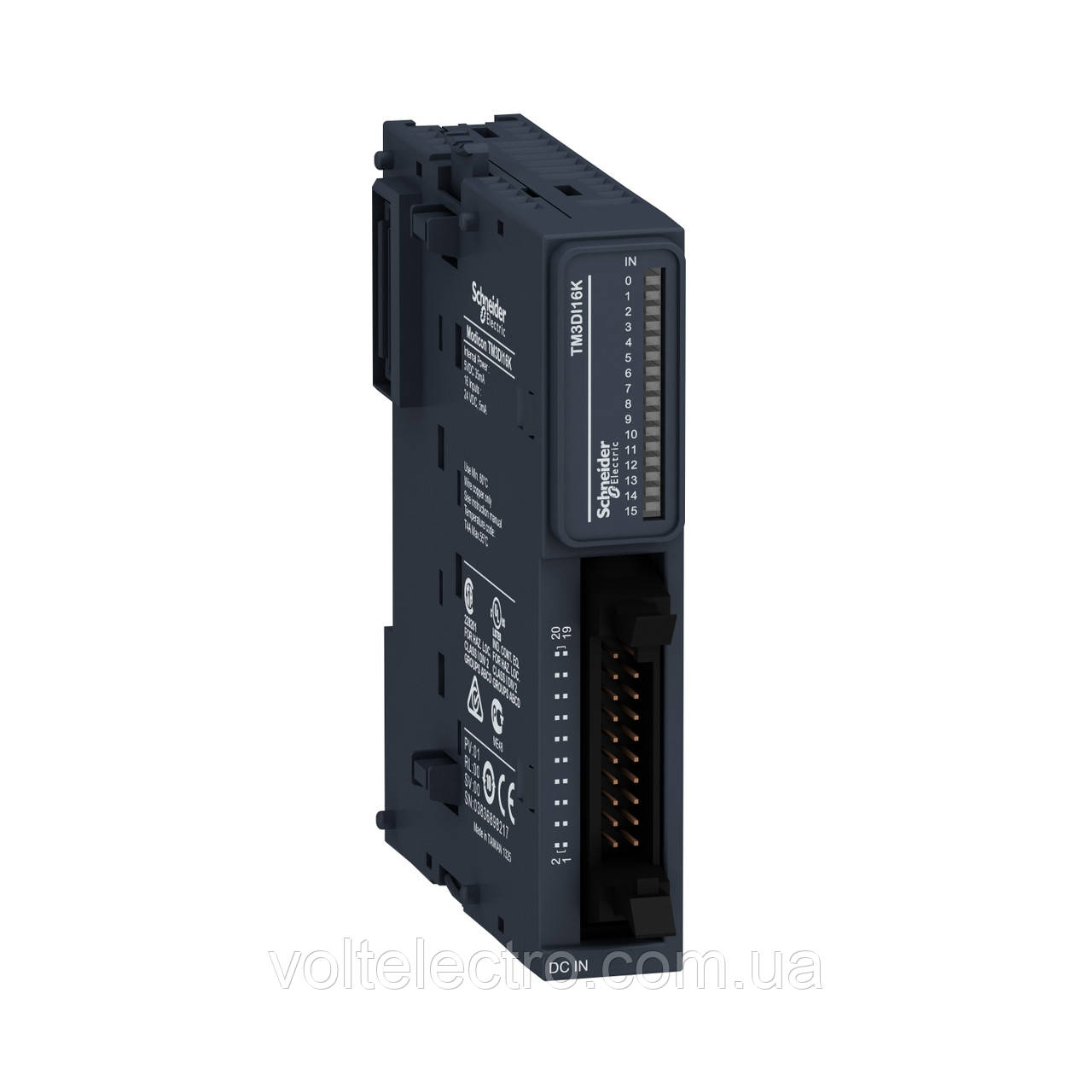

Дискретний модуль розширення ТМ3 - 16 входів НЕ10

Modicon TM3

Модуль дискретних входів

Modicon M241
Modicon M251
Modicon M221
Modicon M262

16 для input відповідно до IEC 61131-2 type 3

Споживач або джерело струму (позитивний / негативний)

24 V

5 мА для input

16

5 mA на 5 V DC за допомогою кабелю комунікаційної шини (в стані вимкнено)
0 mA на 24 V DC за допомогою кабелю комунікаційної шини (увімкнено)
0 mA на 24 V DC за допомогою кабелю комунікаційної шини (в стані вимкнено)
35 mA на 5 V DC за допомогою кабелю комунікаційної шини (увімкнено)

DC

15...28.8 V для input

>= 2.5 mA (input)

0...5 V для input

<= 1 mA (input)

4.4 kOhm

4 ms (turn-on)
4 ms (turn-off)

Статус входу 1 LED per channel (green)

роз'єм HE-10for inputs

Unshielded cable <50 м для постійні входи

Between input and internal logic на 500 В AC
Неізольований між входами

CE

ДІН-рейка 35х15 Рейка відповідно до IEC 60715
ДІН-рейка 35х7.5 Рейка відповідно до IEC 60715
плата або панель з монтажним набором

90 мм

81,3 мм

21,4 мм

0,65 кг

EN/IEC 61010-2-201
EN/IEC 61131-2

CULus
C-Tick

8 кВ in air відповідно до EN/IEC 61000-4-2
4 кВ в контакті відповідно до EN/IEC 61000-4-2

10 В/м 80 MHz...1 GHz відповідно до EN/IEC 61000-4-3
3 В/м 1,4 ГГц...2 ГГц відповідно до EN/IEC 61000-4-3
1 В/м 2 GHz...3 GHz відповідно до EN/IEC 61000-4-3

30 А/м 50/60 Гц відповідно до EN/IEC 61000-4-8

1 кВ для I/O у відповідності з EN/IEC 61000-4-4

1 кВ I/O Звичайний режим у відповідності з EN/IEC 61000-4-5 DC

10 В 0,15...80 MГц в соответствии с EN/IEC 61000-4-6
3 В фиксированная частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морской сертификат (LR, ABS, DNV, GL)

Излучаемые помехи - испытательный уровень: 40 децибелов на микровольт/минута QP класс А 10 m) на 30…230 МГц в соответствии с EN/IEC 55011
Излучаемые помехи - испытательный уровень: 47 децибелов на микровольт/минута QP класс А 10 m) на 230…1000 МГц в соответствии с EN/IEC 55011

-10…35 °C vertical installation
-10…55 °C горизонтальная установка

-25...70 °C

10...95 %, without condensation (в роботі)
10...95 %, without condensation (in storage)

IP20 з захисною кришкою

2

0...2000 m

0...3000 м

3.5 mm на 5...8,4 Гц на DIN рейка
3 gn на 8,4...150 Гц на DIN рейка
3.5 mm на 5...8,4 Гц на panel
3 gn на 8,4...150 Гц на panel

15 gn для 11 мс
