Основні характеристики
Діапазон |
Compact |
Найменування продукту |

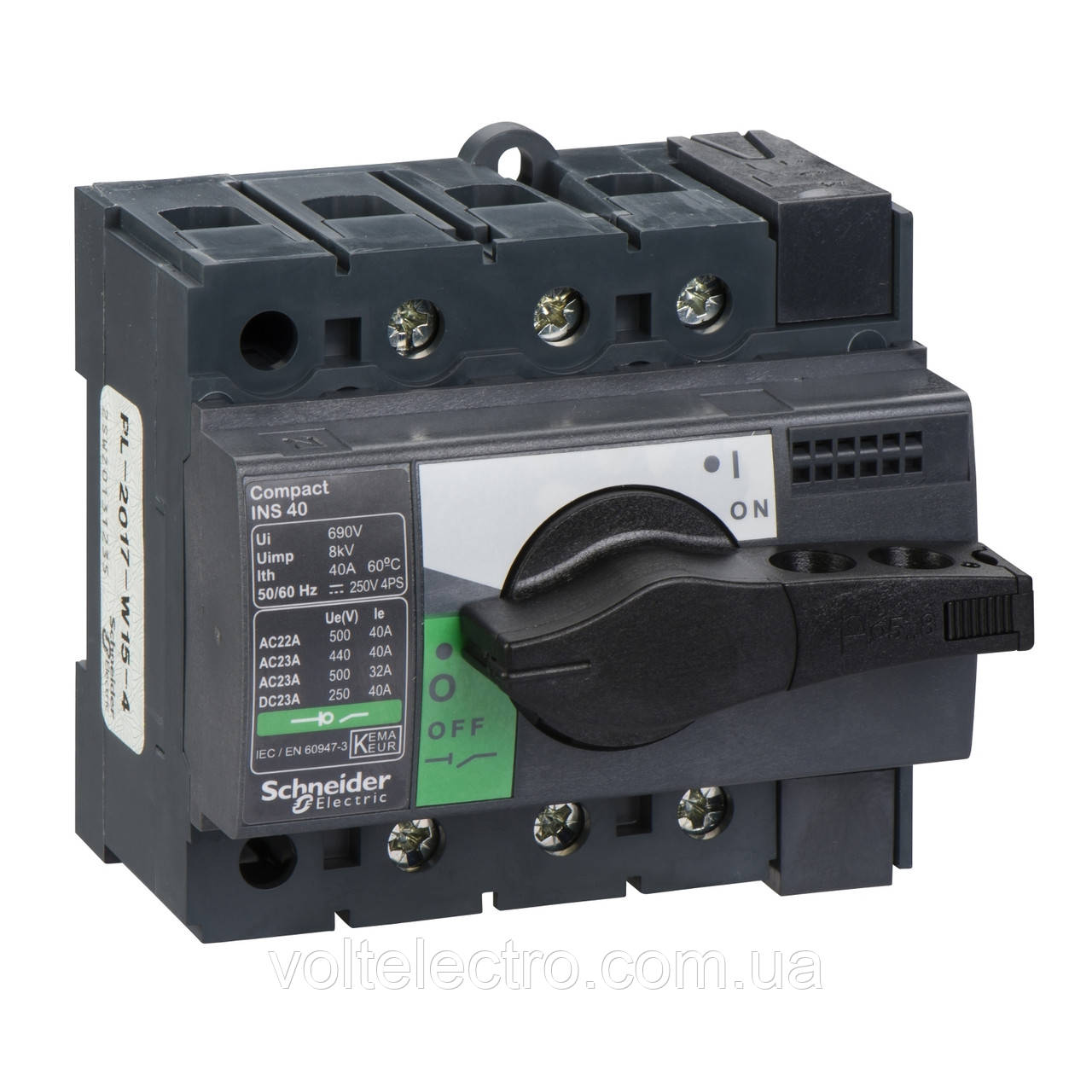

Compact INS |
Тип виробу або компонента |
Вимикач-роз'єднувач |
Опис полюсів |
3P |
Тип мережі |
Постійний струм
Змінний струм |
Частота мережі |
50/60 Гц |
[Icw] номінальний робочий струм |
63 А змінний струм 50/60 Гц для 220/240 V категорії AC-22A
63 А змінний струм 50/60 Гц для 380/415 V категорії AC-22A
63 А змінний струм 50/60 Гц для 440/480 V категорії AC-22A
63 А змінний струм 50/60 Гц для 500 V категорії AC-22A
40 А змінний струм 50/60 Гц для 500 V категорії AC-23A
63 А змінний струм 50/60 Гц для 220/240 V категорії AC-23A
63 А змінний струм 50/60 Гц для 380/415 V категорії AC-23A
63 А змінний струм 50/60 Гц для 440/480 V категорії AC-23A
63 А постійний струм для 125 V категорії DC-22A (2 полюси послідовно)
63 А постійний струм для 125 V категорії DC-23A (2 полюси послідовно) |
[Ui] номінальна напруга ізоляції |
690 В змінний струм 50/60 Гц |
[Uimp] номінальна імпульсна напруга |
8 кВ |
[Ith] умовний тепловий струм на відкритому повітрі |
63 А ( 60 °C ) |
[Icm] номінальна включає здатність (к. з.) |
15 кА 500 V змінний струм 50/60 Гц автономний вимикач-роз'єднувач
75 кА 500 V змінний струм 50/60 Гц з вищестоящим автоматичним вимикачем для захисту |
[Ue] номінальна робоча напруга |
125 V постійний струм
500 V змінний струм 50/60 Гц |
Відповідність вимогам до ізоляції |
Так |
Індикатор положення контакту |
Так |
Видимий розрив |
Немає |
Ступінь забруднення |
3 |
Додаткові характеристики
Тип управління |
Поворотна рукоятка |
Колір рукоятки |
Чорний |
Спосіб кріплення |
Закріплений |
Монтажна опора |
DIN рейка
Плата |
Приєднання з верхньої сторони |
Передній |
З'єднання з нижньої сторони |
Передній |
Перетин кабелю |
1.5...50 мм2 |
Максимальна потужність |
15 кВт змінний струм 50/60 Гц для 220/240 V категорії AC-23
22 кВт змінний струм 50/60 Гц для 500/525 V категорії AC-23
30 кВт змінний струм 50/60 Гц для 380/415 V категорії AC-23
30 кВт змінний струм 50/60 Гц для 440 V категорії AC-23 |
Стандартне застосування |
Безперебійне |
Повторно-короткочасний режим, клас |
Клас 120 - 60 % |
Розміри шафи для Ithe |
190 mm x 115 mm x 55 mm |
[Icw] Номінальний короткочасно витримуваний струм |
0.067 кА ( 20 ) відповідно до IEC 60947-3
1.73 кА ( 3 ) відповідно до IEC 60947-3
3 кА ( 1 ) відповідно до IEC 60947-3
5.5 кА ( 30 ) відповідно до IEC 60947-3 |
Механічна зносостійкість |
20000 цикли |
Електрична міцність |
1500 цикли для 220/240 V змінний струм 50/60 Гц в категорії AC-22A
1500 цикли для 380/415 V змінний струм 50/60 Гц в категорії AC-22A
1500 цикли для 440 V змінний струм 50/60 Гц в категорії AC-22A
1500 цикли для 500 V змінний струм 50/60 Гц в категорії AC-22A
1500 цикли для 220/240 V змінний струм 50/60 Гц в категорії AC-23A
1500 цикли для 380/415 V змінний струм 50/60 Гц в категорії AC-23A
1500 цикли для 440 V змінний струм 50/60 Гц в категорії AC-23A
1500 цикли для 500 V змінний струм 50/60 Гц в категорії AC-23A
1500 цикли для 250 V постійний струм в категорії DC-22A (2 полюси послідовно)
1500 цикли для 250 V постійний струм в категорії DC-23A (2 полюси послідовно) |
Крок з'єднання |
18 мм |
Висота |
85 мм |
Ширина |
90 мм |
Глибина |
62.5 мм |
Маса продукту |
0.5 кг |
Умови експлуатації
Стандарти |
IEC 60947-3
IEC 60947-1 |
Сертифікація |
KEMA-KEUR
CCC |
Ступінь захисту IP |
IP40 відповідно до IEC 60529 |
Клас IK |
IK07 у відповідності з EN 50102 |
Робоча температура |
-25...70 °C |
Температура навколишнього повітря при зберіганні |
-50...85 °C |
Гарантія на обладнання
Період |
The warranty on the equipment is 18 months from the date of entry into service, as evidenced by a relevant document, but not more than 24 months from the date of delivery |
|
|
Виробник | Schneider Еlectric |
Країна виробник | Франція |
Номінальний струм | 40 А |
Рід установки | Зовнішня |
|
Спосіб монтажу | Накладної |
