Технічні характеристики, опис, комплектація, фото, інструкція (PDF) для щита Hager Golf VS418TD |

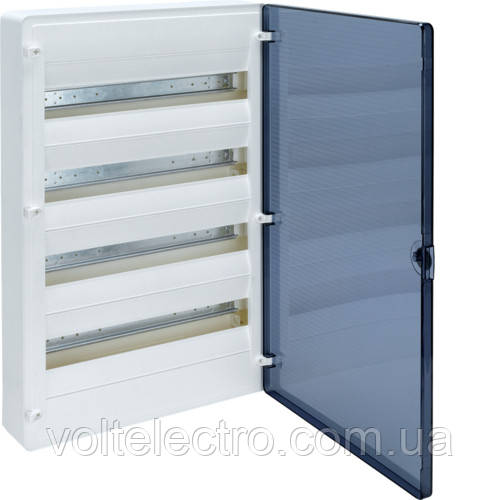

VS418PD Hager Golf щит навісного монтажу на 72 модуля з прозорою дверцятами. Фото товару.
 |
|
Двері прозора, в комплекті зі щитом Hager Golf VS418TD. Фото товару.
 |
|
Утримувач клем для щита VS418TD Hager Golf. Фото власника.
 |
|
Набір ковпачків - заглушок для закриття кріпильних отворів і комплект з'єднувачів двох накладних щитів Hager Golf / в комплекті зі щитом VS418TD. Фото товару.
 |
|

Инструкция
В комплекте Golf VS418TD:
-
Корпус для монтажа внутрь стены
-
DIN-рейка
-
Клеммы земля и ноль
-
Рамка с лицевой защитной накладкой(панель с прорезями для автоматов)
-
Белая пластиковая дверь
-
Инструкция по монтажу VS418TD
-
Наклейки для маркировки 72-х автоматов
-
Набор колпачков - заглушек для закрытия крепежных отверстий и комплект соединителей двух накладных щитов Hager Golf вместе
-
Картонная коробка/упаковка


Артикул
|
рядов/модулей
|
A
|
H
|
E
|
F
|
G
|
VS418TD
|
4/18
|
389.5
|
646.5
|
329.5
|
491
|
78
|
 |
Технічні характеристики |
Номінальний струм: 63 A |
Напруга ізоляції: 400 V |
Частота: 50/60 Hz |
Утримувач клем / в комплекті зі щитом |
ширина для установки клем: 330 мм |
Клема: гвинтові, латунь |
Клеми / в комплекті зі щитом |
N - нуль: 1х25 мм2 + 8х16 мм2 + 9х10 мм2 |
Ширина: 121 мм |
PE - земля: 1х25 мм2 + 8х16 мм2 + 9х10 мм2 |
Ширина: 121 мм |
EAN: 3250616593145 |
Колір: білий RAL 9010 |
Двері колір: прозора, тонована |
Матеріал: Полістирол |
Артикул Hager: VS418TD |
Габаритні розміри |
Висота: 646.5 мм |
Ширина: 389.5 мм |
Глибина: 99 мм |
Клас захисту: ІІ |
Ступінь захисту |
без дверей: IP30 |
з дверима: IP40 |
Країна виробництва: Іспанія |
|
|
|
|
|
Виробник | Hager |
Країна виробник | Іспанія |
Варіант установки | Настінний |
Конструкція | Збірно-розбірна |
