Джерело живлення 100-240 В змінного струму 24 В, 2,1 А, однофазний, оптимізований

-15%
  • В наявності
  • Код: ABLS1A24021

1 806,48 ₴

1 535,51 ₴

+380 (68) 052-00-91
kyivstarВіктор
  • +380 (68) 052-00-91
    viber Для замовлень Viber
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
повернення товару протягом 14 днів за домовленістю
Джерело живлення 100-240 В змінного струму 24 В, 2,1 А, однофазний, оптимізований
Джерело живлення 100-240 В змінного струму 24 В, 2,1 А, однофазний, оптимізований
1 806,48 ₴1 535,51 ₴
В наявності
+380 (68) 052-00-91
kyivstarВіктор
  • +380 (68) 052-00-91
    viber Для замовлень Viber
Опис
Характеристики
Інформація для замовлення

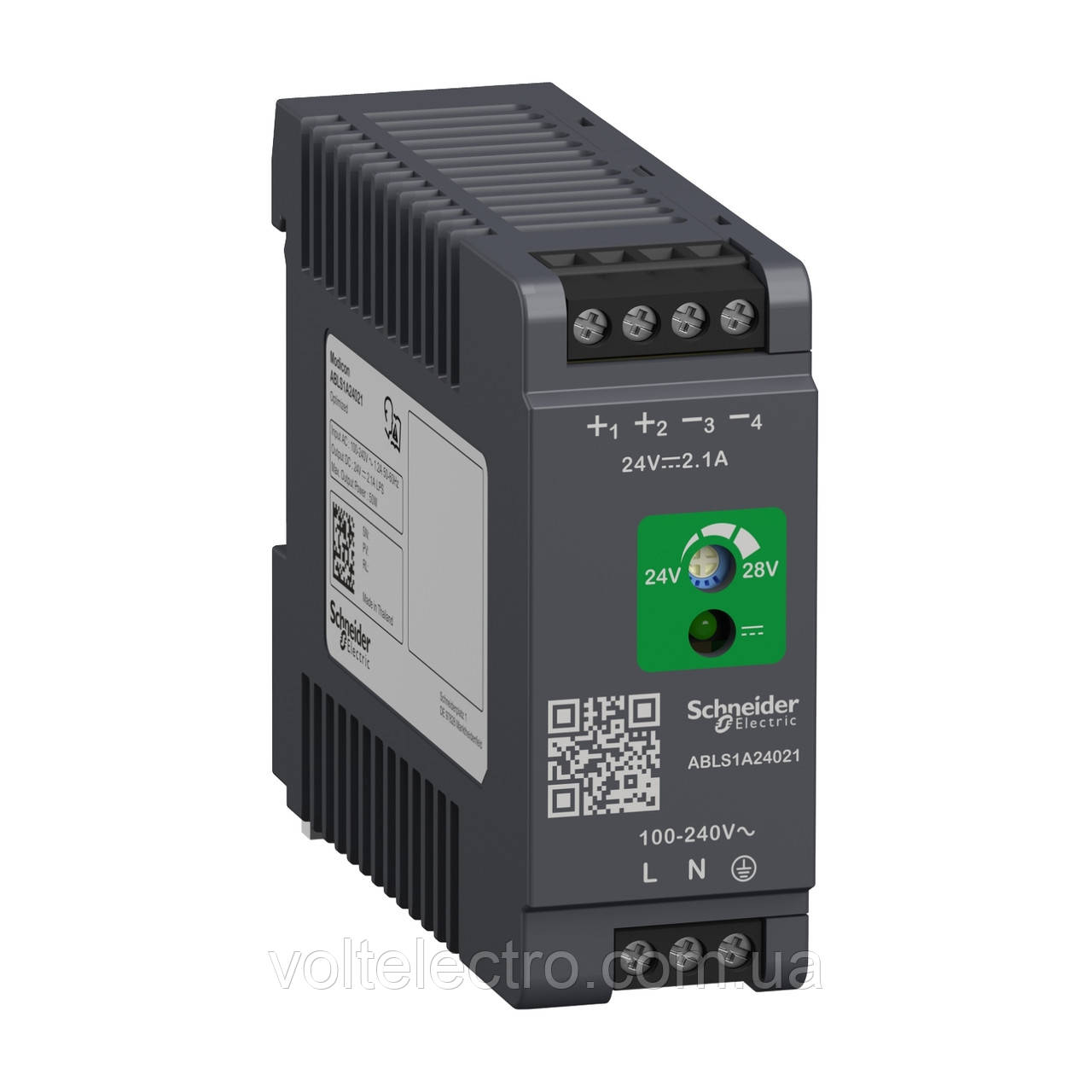

Блок живлення оптимізований, серія Modicon 1Ф 24В 2,1A, Schneider Electric



  • Забезпечте енергією ваші автоматизовані системи
  • Призначені для простих машин і застосувань і цінуються за свою надзвичайну компактність
  • Інтегрований захист від перевантаження, короткого замикання, перенапруги та зниженої напруги
  • Широкий діапазон вхідної напруги
  • Високий ступінь стабільності вихідної напруги



Опис

Це оптимізований блок живлення з регульованим імпульсним режимом ABLS (SMPS) подає напругу постійного струму. Номінальний вхідний струм від 100 до 240 В змінного струму, номінальний вихідний струм 2,1 А при 24 В постійного струму і номінальну вихідну потужність 50 Вт. Підходить для живлення постійною напругою, необхідною в таких сферах як транспортування, пакування, управління, харчова промисловість, гірничодобувна промисловість, нафтогазова промисловість і водопостачання. Встановлюється на DIN-рейку або кріпиться гвинтами. Ширина - 30 мм, висота - 75 мм, глибина - 89,5 мм. Забезпечує захист від перевантажень і коротких замикань з автоматичним перезапуском після усунення джерела перевантаження/короткого замикання. Вага 0,180 кг. Відповідає стандартам EN62368-1, ENIEC61010-1/2-201, ENIEC61204-3, EN61000-6-1/2/3/4, EN61000-3-2-3, UL62368-1, UL61010-2-201/-1-201, CSAC22. 2No62368-1/No61010-2-201/No61010-1 і сертифікований CE, CUL, RCM, CBscheme. Для його захисту рекомендовано використовувати мініатюрні вимикачі Acti9 iC60. Тип захисту - 6А, крива С або 10А, крива В. На передній панелі є світлодіод, що вказує на наявність вихідної напруги постійного струму, а також QR-код для доступу до останньої технічної документації. Завдяки компактному корпусу, він може бути встановлений як в шафах, так і на промислових панелях шляхом закріплення на DIN-рейці. Розроблені для простих машин, модульні джерела живлення в першу чергу цінуються за свою надзвичайну компактність.



Головна
Серія продукту Modicon Power Supply
Тип виробу або компоненту Джерело живлення
Тип джерела живлення Регульований режим перемикання
Варіативна опція Оптимізований
Матеріал корпусу Пластик
Номінальна вхідна напруга 100...240 В AC однофазний
100...240 В AC фаза на фазу
Номінальна потужність [Вт] 50 В
Вихідна напруга 24 В постійний струм
Вихідний струм джерела живлення 2,1 А
Додаткова інформація
предел входного напряжения 85...264 В змінний струм
Номінальна частота мережі 50…60 Гц
Сумісність з мережевими системами TN
TT
ІТ
Максимальний струм витоку 1 мА 240 В змінний струм
Тип захисту входу Вбудований запобіжник (не взаємозамінний) 3,15 А
Зовнішній захист (рекомендується) 20 А Крива C
Зовнішній захист (рекомендується) 10 А Крива B
Зовнішній захист (рекомендується) 6 А Крива C
Максимальний пусковий струм 35,0 А на 115 В
75,0 А на 230 В
Коефіцієнт потужності 0,45 на 115 В змінний струм
0,35 на 230 В змінний струм
Коефіцієнт корисної дії 86 % на 115 В AC
88 % на 230 В AC
Регулювання вихідної напруги 24...28 В
Розсіювана потужність [Вт] 7,5 В
Споживання струму < 1.1 A 115 В змінний струм
< 0.65 A 230 В змінний струм
Час включення < 3 с
Час витримки > 20 мс 100 В змінний струм
> 100 мс 230 В змінний струм
Запуск з ємнісним навантаженням 3000 мкФ
Залишкова пульсація < 75 мВ
Середній час безвідмовної роботи [MTBF] 2000000 год на 25 °C, повне навантаження відповідно до SR 332
900000 год на 55 °C, 80 % навантаження відповідно до SR 332
Тип захисту виходу Від перевантаження і коротких замикань, технологія захисту: автоматичне скидання
Від перегріву, технологія захисту: ручне скидання
Від перенапруги, технологія захисту: ручне скидання
Клеми підключення Гвинтове з'єднання: 0.5...2.5 мм², (AWG 20...AWG 14) для Вхід/вихід
Стабілізація вхідної напруги та навантажен < 0.5 % на Від 0 до 100% навантаження на 25 °C
< 1 % на повний діапазон напруги в лінії на 25 °C
Світлодіодний індикатор стану 1 світлодіод (зелений) вихідна напруга
Глибина 89,5 мм
Висота 75 мм
Ширина 30 мм
Маса нетто 0,180 кг
Вихідне з'єднання Паралельне
Послідовний
Монтажна опора DIN-рейка 35х15 рейка відповідно до МЕК 60715
DIN-рейка 35х7.5 рейка відповідно до МЕК 60715
Двопрофільна DIN рейка
Живлення Безпечна низьковольтна напруга відповідно до МЕК 60950-1
Безпечна низьковольтна напруга відповідно до МЕК 60204-1
Безпечна низьковольтна напруга відповідно до МЕК 60364-4-41
Електрична міцність ізоляції 3000 В змінний струм з від входу до виходу ізоляція
Service life 10 рік(роки)
Категорія перенапруги II

Dimensions Drawings

Electrical Safety



  • If the unit is use in a manner not specified by the manufacturer, the protection provided by the equipment may be impaired.

  • For means of disconnection a switch or circuit breaker, located near the product, must be included in the installation. A marking as disconnecting device for the product is required.

  • The device has an internal fuse. The unit is tested and approved with branch circuit protective device up to 20A. This circuit breaker can be used as disconnecting device.

  • The power supply is only suitable for audio, video, information, communication, industrial and control equipment.





Dimensions

Front and Side Views

Connections and Schema

Connections and Schema

Correct Parallel Connection

(1) : Load

Incorrect Parallel Connection

(1) : Load

ABLx1Axxxxx-1 = ABLx1Axxxxx-2

max 2 x ABLx1Axxxxx

L1 = L2

∆V max 25 mV

ILoad < 90% 2 x Inom

Output Voltage Balancing

(1) : RLoad1

(2) : RLoad2

RLoad1= RLoad2

I1 = I2 = ~ Inom

Series Connection

(1) : Vout1

(2) : Vout2

(3) : 2 x Diode, VRRM> 2 x Vout1/2, IF > 2 x Inom1/2

(4) : VLoad = 2 x Vout

(5) : Load



Connections and Schema

(1) : Ambient

Mounting and Clearance

Mounting

Mounting Position A

Mounting Position B

Mounting Position C

Incorrect Mounting



Основні
Країна виробникФранція
Вихідна потужність50 Вт
Вихідна напруга24 В
Вихідний струм, не більше2.1 А
Тип блоку живленняІмпульсний
