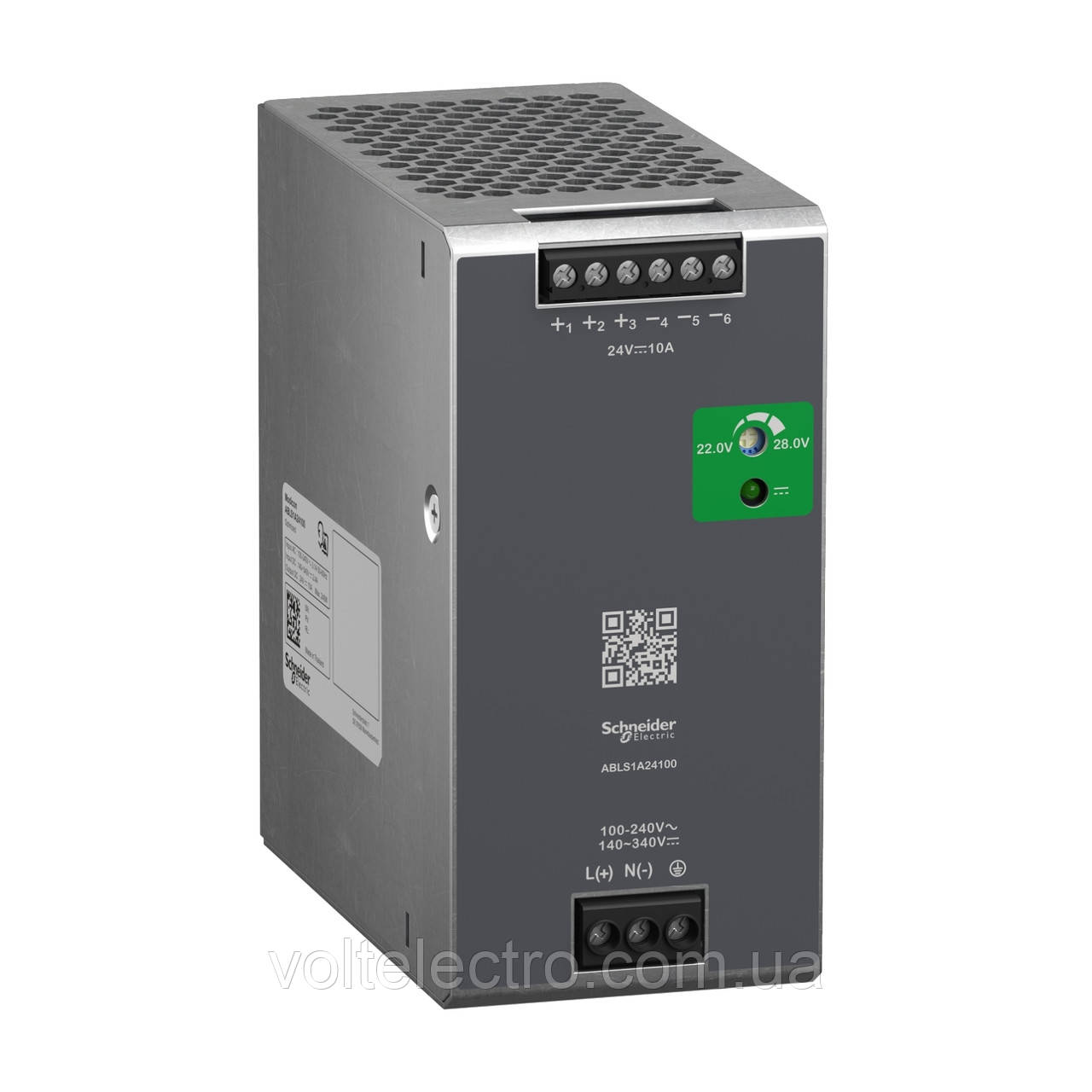

Джерело живлення 100-240 В змінного струму 24 В, 10 А, однофазний, оптимізований

-15%
  • В наявності
  • Код: ABLS1A24100

4 516,20 ₴

3 838,77 ₴

+380 (68) 052-00-91
kyivstarВіктор
  • +380 (68) 052-00-91
    viber Для замовлень Viber
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
повернення товару протягом 14 днів за домовленістю
Джерело живлення 100-240 В змінного струму 24 В, 10 А, однофазний, оптимізований
Джерело живлення 100-240 В змінного струму 24 В, 10 А, однофазний, оптимізований
4 516,20 ₴3 838,77 ₴
В наявності
+380 (68) 052-00-91
kyivstarВіктор
  • +380 (68) 052-00-91
    viber Для замовлень Viber
Опис
Характеристики
Інформація для замовлення

Зображення ABLS1A24100 Schneider Electric



Зображення Schneider Electric Schneider Electric

Зображення Schneider Electric Schneider Electric

Зображення Schneider Electric Schneider Electric



БЛОК ЖИВЛЕННЯ ОПТИМІЗОВАНИЙ 1Ф 24В 10A

ABLS1A24100

Основні документи

Документи

Паспорт продукту

Каталог

Інструкція

Опис

Це оптимізований блок живлення ABLS з регульованим імпульсним режимом (SMPS) подає напругу постійного струму. Номінальна вхідна напруга від 100 В до 240 В змінного струму і від 140 В до 340 В постійного струму, номінальний вихідний струм 10 А при 24 В постійного струму і номінальну вихідну потужність 240 Вт. Підходить для живлення постійною напругою, необхідною в таких сферах як транспортування, пакування, управління, харчова промисловість, гірничодобувна промисловість, нафтогазова промисловість і водопостачання. Встановлюється на DIN-рейку або кріпиться гвинтами. Ширина 60 мм, висота 123,6 мм, глибина 117. 6 мм. Забезпечує захист від перевантажень і коротких замикань з автоматичним перезапуском після усунення джерела перевантаження/короткого замикання. Вага 0,800 кг. Відповідає стандартам EN62368-1, ENIEC61010-1/2-201, ENIEC61204-3, EN61000-6-1/2/3/4, EN61000-3-2-3, UL62368-1, UL61010-2-201/-1-201, CSAC22. 2No62368-1/No61010-2-201/No61010-1 і сертифікований CE, CUL, RCM, CBscheme. Для його захисту рекомендовано використовувати мініатюрні вимикачі Acti9 iC60. Тип захисту - 6А, В, С. На передній панелі є світлодіод, що вказує на наявність вихідної напруги постійного струму, а також QR-код для доступу до останньої технічної документації. Встановлюється як у шафах, так і на промислових панелях, закріплюючи на DIN-рейці. Розроблені для простих машин, модульні джерела живлення в першу чергу цінуються за свою надзвичайну компактність.



Головна
Серія продукту Modicon Power Supply
Тип виробу або компоненту Джерело живлення
Тип джерела живлення Регульований режим перемикання
Варіативна опція Оптимізований
Матеріал корпусу Алюміній
Номінальна вхідна напруга 100...240 В AC однофазний
100...240 В AC фаза на фазу
140...340 В постійний струм
Номінальна потужність [Вт] 240 В
Вихідна напруга 24 В постійний струм
Вихідний струм джерела живлення 10 А
Додаткова інформація
предел входного напряжения 85...264 В змінний струм без зниження температури
120...375 В ПОСТІЙНИЙ СТРУМ без зниження температури
85…120 В ПОСТІЙНИЙ СТРУМ з пониженням температури
Номінальна частота мережі 50…60 Гц
Сумісність з мережевими системами TN
TT
ІТ
Максимальний струм витоку 1 мА 240 В ЗМІННИЙ СТРУМ
Тип захисту входу Вбудований запобіжник (не взаємозамінний) 6,3 А
Зовнішній захист (рекомендується) 20 А Крива B
Зовнішній захист (рекомендується) 20 А Крива C
Зовнішній захист (рекомендується) 6 А Крива B
Зовнішній захист (рекомендується) 6 А Крива C
Максимальний пусковий струм 30,0 А на 115 В
60,0 А на 230 В
Коефіцієнт потужності 0,95 на 115 В змінний струм
0,95 на 230 В змінний струм
Коефіцієнт корисної дії 85 % на 115 В AC
88 % на 230 В AC
Регулювання вихідної напруги 22...28 В
Розсіювана потужність [Вт] 36 В
Споживання струму < 2.8 A 115 В ЗМІННИЙ СТРУМ
< 1.4 A 230 В ЗМІННИЙ СТРУМ
< 2.4 A 140 В DC
Час включення < 1 с
Час витримки > 20 мс 115 В змінний струм
> 20 мс 230 В змінний струм
Запуск з ємнісним навантаженням 8000 мкФ
Залишкова пульсація < 120 мВ
Середній час безвідмовної роботи [MTBF] 700000 год на 25 °C, повне навантаження відповідно до SR 332
Тип захисту виходу Від перевантаження і коротких замикань, технологія захисту: автоматичне скидання
Від перегріву, технологія захисту: ручне скидання
Від перенапруги, технологія захисту: ручне скидання
Клеми підключення Гвинтове з'єднання: 0.5...4 мм², (AWG 20...AWG 12) без наконечника дроту для вихід
Гвинтове з'єднання: 0.5...2.5 мм², (AWG 20...AWG 14) з наконечником для дроту для вихід
Гвинтове з'єднання: 0.75...4 мм², (AWG 18...AWG 12) без наконечника дроту для Вхід
Гвинтове з'єднання: 0.75...4 мм², (AWG 18...AWG 12) з наконечником для дроту для Вхід
Стабілізація вхідної напруги та навантажен < 0.5 % на Від 0 до 100% навантаження на 25 °C
< 1 % на повний діапазон напруги в лінії на 25 °C
Світлодіодний індикатор стану 1 світлодіод (Зелений) вихідна напруга
Глибина 117,6 мм
Висота 123,6 мм
Ширина 60 мм
Маса нетто 0,8 кг
Вихідне з'єднання Паралельне
Послідовний
Монтажна опора DIN-рейка 35х15 рейка відповідно до МЕК 60715
DIN-рейка 35х7.5 рейка відповідно до МЕК 60715
Двопрофільна DIN рейка
Живлення Безпечна низьковольтна напруга відповідно до МЕК 60950-1
Безпечна низьковольтна напруга відповідно до МЕК 60204-1
Безпечна низьковольтна напруга відповідно до МЕК 60364-4-41
Електрична міцність ізоляції 3000 В змінний струм з від входу до виходу ізоляція
Service life 10 рік(роки)
Категорія перенапруги II

Dimensions Drawings

Electrical Safety



  • If the unit is use in a manner not specified by the manufacturer, the protection provided by the equipment may be impaired.

  • For means of disconnection a switch or circuit breaker, located near the product, must be included in the installation. A marking as disconnecting device for the product is required.

  • The device has an internal fuse. The unit is tested and approved with branch circuit protective device up to 20A. This circuit breaker can be used as disconnecting device.

  • The power supply is only suitable for audio, video, information, communication, industrial and control equipment.





Dimensions

Front and Side Views

Connections and Schema

Connections and Schema

Correct Parallel Connection

(1) : Load

Incorrect Parallel Connection

(1) : Load

ABLx1Axxxxx-1 = ABLx1Axxxxx-2

max 2 x ABLx1Axxxxx

L1 = L2

∆V max 25 mV

ILoad < 90% 2 x Inom

Output Voltage Balancing

(1) : RLoad1

(2) : RLoad2

RLoad1= RLoad2

I1 = I2 = ~ Inom

Series Connection

(1) : Vout1

(2) : Vout2

(3) : 2 x Diode, VRRM> 2 x Vout1/2, IF > 2 x Inom1/2

(4) : VLoad = 2 x Vout

(5) : Load



Connections and Schema

(1) : Ambient

Mounting and Clearance

Mounting

Mounting Position A

Mounting Position B

Incorrect Mounting



Основні
Країна виробникФранція
Тип блоку живленняІмпульсний
Вихідний струм, не більше10 А
Вихідна напруга24 В
Вихідна потужність240 Вт
ВиробникDimensions
