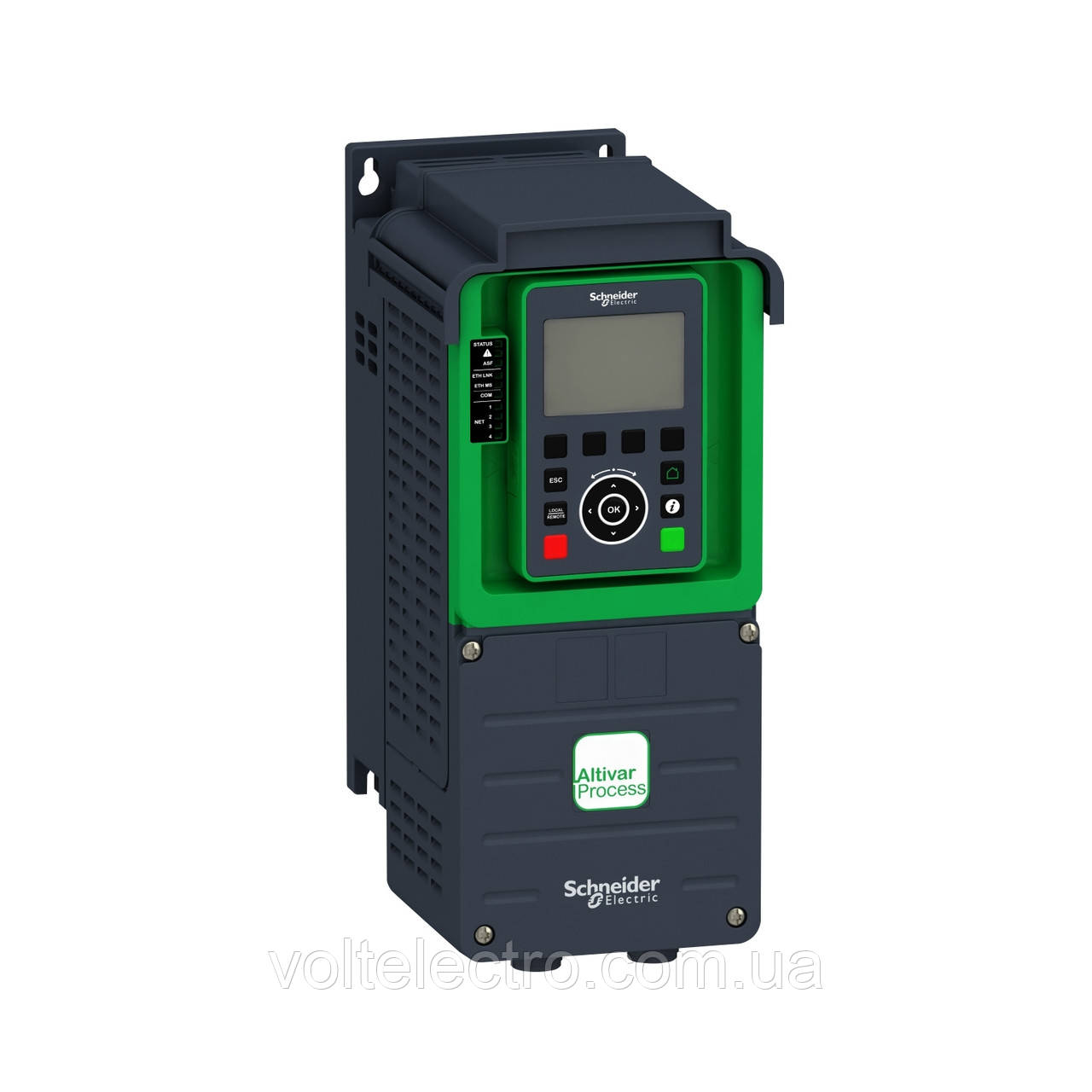

Перетворювач частоти ATV630 — 2,2 кВт/3 л.с. - 380...480 В - IP21

Altivar Process ATV600

Привод із регульованою частотою обертання

Технологічні процеси та інженерні комунікації

ATV630

Стандартне виготовлення

Асинхронні електродвигуни
Синхронні двигуни

Вбудований з 50 макс. кабель двигуна відповідно до EN/IEC 61800-3 категорії C2
Вбудований з 150 макс. кабель двигуна відповідно до EN/IEC 61800-3 категорії C3

IP21 відповідно до IEC 61800-5-1
IP21 відповідно до МЕК 60529

UL тип 1 відповідно до UL 508C

Принуд. конвекція

50...60 Hz - 5...5 %

380...480 В - 15...10%

2.2 kW (normal duty)
1.5 kW (heavy duty)

3 hp normal duty
2 hp heavy duty

4.3 A at 380 V (normal duty)
3.8 A at 480 V (normal duty)
3.1 A at 380 V (heavy duty)
2.9 A at 480 V (heavy duty)

50 кА

3.2 kVA at 480 V (normal duty)
2.4 kVA at 480 V (heavy duty)

5.6 A at 4 kHz for normal duty
4 A at 4 kHz for heavy duty

6 A during 60 s (heavy duty)
6.2 A during 60 s (normal duty)

Постійний стандартний момент
Режим оптимізованого моменту
Змінний стандартний момент

Електродвигун із постійними магнітами
Synchronous reluctance motor

0,0001...0,5 кГц

0,1...599 Гц

4 kHz

2...12 kHz adjustable
4...12 kHz with derating factor

STO (safe torque off) SIL 3

16 попередньо встановлених швидкостей

Modbus TCP
Modbus послідовний.
Ethernet

Slot A: communication module, Profibus DP V1
Slot A: communication module, Profinet
Slot A: communication module, DeviceNet
Slot A: communication module, Modbus TCP/EtherNet/IP
Slot A: communication module, CANopen daisy chain RJ45
Slot A: communication module, CANopen SUB-D 9
Slot A: communication module, CANopen screw terminals
Slot A/slot B: digital and analog I/O extension module
Slot A/slot B: output relay extension module
Slot A: communication module, Ethernet IP/Modbus TCP/MD-Link
Communication module, BACnet MS/TP
Communication module, Ethernet Powerlink

Для монтажу на стіну

<= напруга живлення

1.1 x In during 60 s (normal duty)
1.5 x In during 60 s (heavy duty)

Автоматично за будь-якого навантаження
Регульований.
Недоступне для електродвигунів із постійними магнітами
Може пригнічуватися

Linear adjustable separately from 0.01...9999 s

Подаванням пост. струму

Тепловий захист: двигун
Safe torque off: motor
Зникнення фази двигуна: двигун
Тепловий захист: привод
Safe torque off: drive
Overheating: drive
Надтонки між вихідною фазою та землею: привод
Overload of output voltage: drive
Short-circuit protection: drive
Motor phase break: drive
Перенапруга на шині пост. струму: привод
Підвищена напруга лінії живлення: привод
Підвищена напруга живлення: привод
Line supply phase loss: drive
Overspeed: drive
Відмик. в ланцюгу керування: привод

Дисплейний блок: 0,1 Гц
Analog input: 0.012/50 Hz

Control: removable screw terminals 0.5...1.5 mm²/AWG 20...AWG 16
Motor: screw terminal 2.5...6 mm²/AWG 14...AWG 10
Line side: screw terminal 2.5...6 mm²/AWG 14...AWG 10

RJ45 (на виносному графічному терміналі) для Ethernet/Modbus TCP
RJ45 (на виносному графічному терміналі) для Modbus послідовний.

Half duplex, full duplex, autonegotiation Ethernet/Modbus TCP

1…247 for Modbus serial

Slave Modbus TCP

Зовнішнє джерело живлення для дискретних входів: 24 В пост. струм (19...30 В), <1,25 мА, тип захисту: захист від перевантаження та короткого замикання
Внутрішнє живлення для регулювального потенціометра (1 - 10 кОм): 10.5 В пост. струм +/- 5%, <10 мА, тип захисту: захист від перевантаження та короткого замикання
Внутрішнє джерело живлення для дискретних входів і входу STO: 24 В пост. струм (21...27 В), <200 мА, тип захисту: захист від перевантаження та короткого замикання

Локальна діагностика: 3 світлодіоди
Стан вбудованого зв'язку: 3 світлодіоди (двоколірний)
Стан комунікаційного модуля: 4 світлодіоди (двоколірний)
1 LED (red) for presence of voltage

144 мм

350 мм

203 мм

4,5 кг
