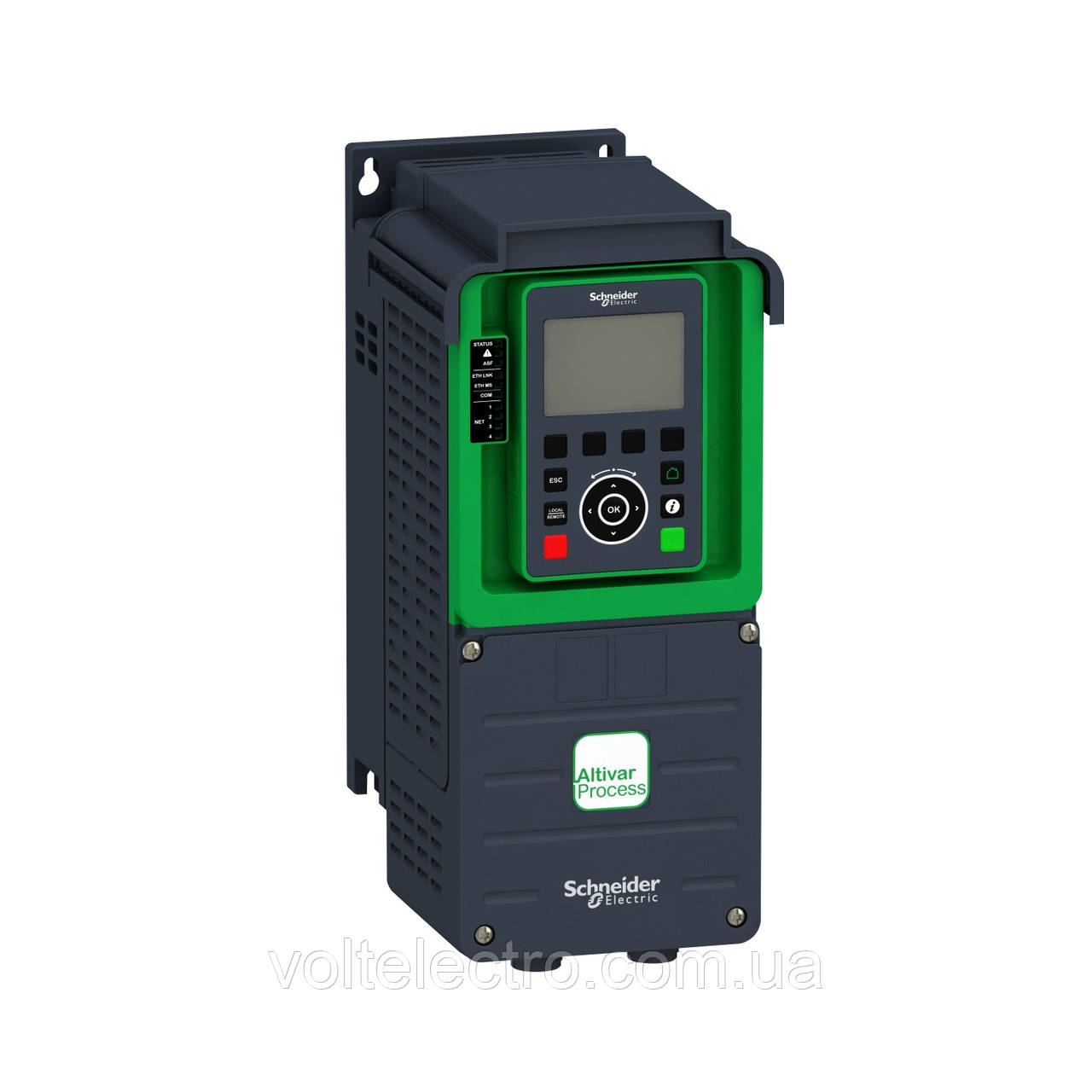

Перетворювач частоти, Altivar Process ATV600, ATV630, 4 кВт/5 к.с., 380... 480 В, IP21/UL тип 1

-15%
  • В наявності
  • Код: ATV630U40N4

40 503,24 ₴

34 427,75 ₴

+380 (68) 052-00-91
kyivstarВіктор
  • +380 (68) 052-00-91
    viber Для замовлень Viber
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
повернення товару протягом 14 днів за домовленістю
Перетворювач частоти, Altivar Process ATV600, ATV630, 4 кВт/5 к.с., 380... 480 В, IP21/UL тип 1
Перетворювач частоти, Altivar Process ATV600, ATV630, 4 кВт/5 к.с., 380... 480 В, IP21/UL тип 1
40 503,24 ₴34 427,75 ₴
В наявності
+380 (68) 052-00-91
kyivstarВіктор
  • +380 (68) 052-00-91
    viber Для замовлень Viber
Опис
Характеристики
Інформація для замовлення
Основний
асортимент продукції

Altivar Process ATV600


тип продукту або компонента

Варіатор


— конкретне застосування продукту

Процес та інженерні мережі


коротке ім'я пристрою

ATV630


варіант

Стандартна версія


місце призначення продукту

Асинхронні двигуни
Синхронні двигуни


Фільтр ЕМС

Інтегрований з 50 м відповідно до EN/IEC 61800-3 категорії C2
Інтегрований із 150 м відповідно до EN/IEC 61800-3 категорії C3


Ступінь захисту IP

IP21 відповідно до IEC 61800-5-1
IP21 відповідно до IEC 60529


ступінь захисту

UL тип 1 відповідно до UL 508C


тип охолодження

Примусова конвекція


частота живлення

50... 60 Гц - 5... 5%


[Us] номінальна напруга живлення

380... 480 В - 15... 10%


потужність двигуна кВт

4 кВт (нормальне навантаження)
3 кВт (важке навантаження)


потужність двигуна к.с.

5 л.с. у нормальних умовах
4 л.с. у важких умовах


лінійний струм

7,6 А за 380 В (нормальне навантаження)
6,7 А за 480 В (нормальне навантаження)
6 А за 380 В (важке навантаження)
5,4 А за 480 В (важке навантаження)


перспективна лінія Isc

50 кА


повна потужність

5,6 кВА за 480 В (нормальне навантаження)
4,5 кВА за 480 В (важкі умови)


безперервний вихідний струм

9,3 A за 4 кГц для нормальних умов експлуатації
7,2 A за 4 кГц для важких умов експлуатації


максимальний перехідний струм

10,8 А упродовж 60 с (важких умов)
10,2 А впродовж 60 с (нормальні умови)


профіль керування асинхронним двигуном

Стандартний змінний крутний момент Стандартний
постійний крутний момент
Оптимізований режим крутного моменту


профіль керування синхронним двигуном

Електродвигун із постійними магнітами
Синхронний реактивний електродвигун


вихідна частота

0,0001... 0,5 кГц


вихідна частота швидкісного приводу

0,1... 599 Гц


номінальна частота комутації

4 кГц


частота перемикання

2... 12 кГц регульована
4... 12 кГц зі знижувальним коефіцієнтом


функція безпеки

STO (безпечне вимкнення крутного моменту) SIL 3


дискретна вхідна логіка

16 попередньо встановлених швидкостей


протокол порту зв'язку

Ethernet
Modbus послідовний
Modbus TCP


додаткова карта

Слот A: комунікаційний модуль, Profibus DP V1
Слот A: комунікаційний модуль,
слот Profinet A: комунікаційний модуль, DeviceNet
Слот A: комунікаційний модуль, Modbus TCP/EtherNet/IP
Слот A: комунікаційний модуль, шлейфове з'єднання CANopen RJ45
Слот A: комунікаційний модуль, CANopen SUB-D 9
Слот A: модуль зв'язку, гвинтові клеми CANopen
Слот A/слот B: модуль розширення цифрового та аналогового введення/виведення
Слот A/слот B: модуль розширення вихідного реле
Слот A: модуль зв'язку, Ethernet IP/ Modbus TCP/
Комунікаційний модуль MD-Link, Комунікаційний модуль BACnet MS/TP
, Ethernet Powerlink


Додатковий
режим монтажа

настінне кріплення


вихідна напруга

<= напруга живлення


допустиме тимчасове підвищення струму

1,1 x In упродовж 60 с (нормальне навантаження)
1,5 x In упродовж 60 с (важке навантаження)


компенсація ковзання двигуна

Недоступне для двигунів із постійними магнітами
Регулюється
Автоматично незалежно від навантаження
Може пригнічуватися


рампи розгону та уповільнення

Лінійна регульована окремо від 0,01... 9999 з


гальмування до повної зупинки

Через впорскування постійного струму


тип захисту

Тепловий захист: двигун
Безпечне вимкнення крутного моменту: двигун
Обрив фази двигуна: двигун
Тепловий захист: привод
Безпечне вимкнення крутного моменту: привод
Перегрівання: привод
Перевантаження струмом між вихідними фазами та землею: привод
Перевантаження вихідної напруги: привод
Захист від короткого замикання: привод
Обрив фази двигуна: привод
перенапруження на шину постійного струму: привод
перенапруги лінії подавання: привод
живлення лінії знижена напруга: привод
втрата фази живлення лінії: привод
рознос: привод
Розриви в ланцюзі керування: привод


роздільна здатність за частотою

Одиниця відбиття: 0,1 Гц
Аналоговий вхід: 0,012 / 50 Гц


електричне під'єднання

Керування: знімні гвинтові клеми 0,5... 1,5 мм2/AWG 20... AWG 16
Двигун: гвинтові клеми 2,5... 6 мм2/AWG 14... AWG 10
З боку лінії: гвинтові клеми 2,5... 6 мм2/AWG 14... AWG 10


тип роз'єму

RJ45 (на віддаленому графічному терміналі) для Ethernet/ Modbus TCP
RJ45 (на віддаленому графічному терміналі) для послідовного інтерфейсу Modbus


режим обміну

Напівдуплекс, повний дуплекс, автоузгодження Ethernet/ Modbus TCP


кількість адрес

1… 247 для Modbus послідовний.


метод доступу

Ведомий Modbus TCP


постачати

Зовнішнє живлення для цифрових входів: 24 В постійного струму (19... 30 В), <1,25 мА, захист тип: захист від перевантаження та короткого замикання
внутрішнього живлення для потенціометра (від 1 до 10 кОм): 10,5 В постійного струму +/- 5%, <10 мА, тип захисту: захист від перевантаження та короткого замикання
Внутрішнє живлення для цифрових входів і STO: 24 В постійного струму (21... 27 В), <200 мА, тип захисту: захист від перевантаження та короткого замикання


місцева сигналізація

3 світлодіоди для локальної діагностики
3 світлодіоди (двоколірний) для стану вбудованого зв'язку
4 світлодіоди (двоколірний) для стану модуля зв'язку
1 світлодіод (червоний) для наявності напруги


ширина

144 мм


висота

350 мм


глибина

203 міліметри


вага нетто

4,6 кг


номер аналогового входу

3


тип аналогового входу

AI1, AI2, AI3, настроювана програмно напруга: 0... 10 В пост. Струм, повний опір: 30 кОм, роздільна здатність 12 бітів
AI1, AI2, AI3, струм, настроюваний програмно: 0... 20 мА / 4 ... 20 мА, опір: 250 Ом, роздільна здатність 12 бітів


номер дискретного входу

8


тип дискретного входу

DI1 ... DI6 програмований, 24 В пост. Стругачка
(<= 30 В)
, повне опір: 3,5 кОм. DI5, DI6 програмуються як імпульсний вхід: 0... 30 кГц, 24 В пост. Стругачка (<= 30 В) STOA, безпечне вимкнення крутного моменту STOB, 24 В постійного струму (<= 30 В), повний опір:> 2,2 кОм


сумісність введення

DI1 ... DI6: ПЛК рівня 1 дискретного входу відповідно до EN / IEC 61131-2 DI5
, DI6: ПЛК рівня 1 дискретного входу відповідно до IEC 65A-68
STOA, STOB: ПЛК рівня 1 дискретного входу відповідно до EN/IEC 61131-2


дискретна вхідна логіка

Позитивна логіка (джерело) (DI1... DI6), <5 В (становлення 0),> 11 В (станання 1)
Негативна логіка (приймач) (DI1... DI6),> 16 В (становлення 0), < 10 В (станання 1)
Позитивна логіка (джерело) (DI5, DI6), <0,6 В (станання 0),> 2,5 В (станання 1)
Позитивна логіка (джерело) (STOA, STOB), <5 В (станання 0),> 11 В (станіння 1)


номер аналогового виходу

2


тип аналогового виходу

Напруга, що задається програмним способом AO1, AO2: 0... 10 В постійного струму, повний опір 470 Ом, роздільна здатність 10 бітів
Струм, що встановлюється програмним способом AO1, AO2: 0... 20 мА, роздільна здатність 10 бітів


тривалість вибірки

2 мс +/- 0,5 мс (DI1... DI4) — дискретний вхід
5 мс +/- 1 мс (DI5, DI6) — дискретний вхід
5 мс +/- 0,1 мс (AI1, AI2, AI3) — аналоговий вхід
10 мс +/- 1 мс (AO1) — аналоговий вихід


точність

+/- 0,6% AI1, AI2, AI3 для зміни температури 60 °C аналоговий вхід
+/- 1% AO1, AO2 для зміни температури 60 °C аналоговий вихід


похибка лінійності

AI1, AI2, AI3: +/- 0,15% від максимального значення для аналогового входу
AO1, AO2: +/- 0,2% для аналогового виходу


номер релейного виходу

3


тип релейного виходу

Настроювана релейна логіка R1: несправність реле NO/NC, електрична зносостійкість 100000 циклів
Конфігурована релейна логіка R2: реле послідовності NO електрична довговічність 100000 циклів
Настроювана логіка реле R3: реле послідовності NO електрична зносостійкість 100000 циклів


час оновлення

Релейний вихід (R1, R2, R3): 5 мс (+/- 0,5 мс)


мінімальний комутований струм

Релейний вихід R1, R2, R3: 5 мА за 24 В пост. Стругачка


максимальний струм перемикання

Релейний вихід R1, R2, R3 під час резистивного навантаження, cos phi = 1: 3 A за 250 В змінного струму
Релейний вихід R1, R2, R3 під час резистивного навантаження, cos phi = 1: 3 A за 30 В постійного струму
Релейний вихід R1, R2, R3 за індуктивного навантаження, cos phi = 0,4 і L/R = 7 мс: 2 A за 250 В змінного струму
Релейний вихід R1, R2, R3 за індуктивного навантаження, cos phi = 0,4 і L/R = 7 мс: 2 A за 30 В постійного струму


ізоляція

Між клемами живлення й керування


Вибір застосування приводу з регульованою швидкістю

Компресор відцентровий Будівельник — HVAC
Інше застосування виробництва харчових продуктів та напоїв
Вентилятор Добування корисних металів
Насос Достатня кількість корисних металів та металів
Вентилятор Нефть і газ
Інше застосування Вода та стічні води
Гвинтовий компресор Будівельники — HVAC
Насос Виробництво харчових продуктів та напоїв
Вентилятор
Виробництво продуктів живлення і напоїв Розпилення харчових продуктів і напоїв перероблення
Заглибний електронасос (ESP) Нефта та газ
Водяний насос Нефть і газ
Струминний паливний насос Нефть і газ
Компресор для нафтопереробних заводів Нефть і газ
Відцентровий насос Вода та стічні води
Нагнітальний насос Вода та стічні води
Заглибний електронасос (ESP) Вода та стічні води вода
Гвинтовий насос Вода та стічні води
Лопастний компресор Вода та стічні води
Гвинтовий компресор Вода та стічні води
Компресор відцентровий Вода та стічні води
Вентилятор Вода та стічні води
Конвеєр Вода та стічні води
Змішувач Вода та стічні води


Діапазон потужності двигуна АС-3

4... 6 кВт за 380... 440 В 3 фази
4... 6 кВт за 480... 500 В 3 фази

Основні атрибути
Країна виробникФранція
Потужність4 кВт
ВиробникESP
Ступінь захисту IP21
Тип робочої величиниПотужність
  • Ціна: 34 427,75 ₴
