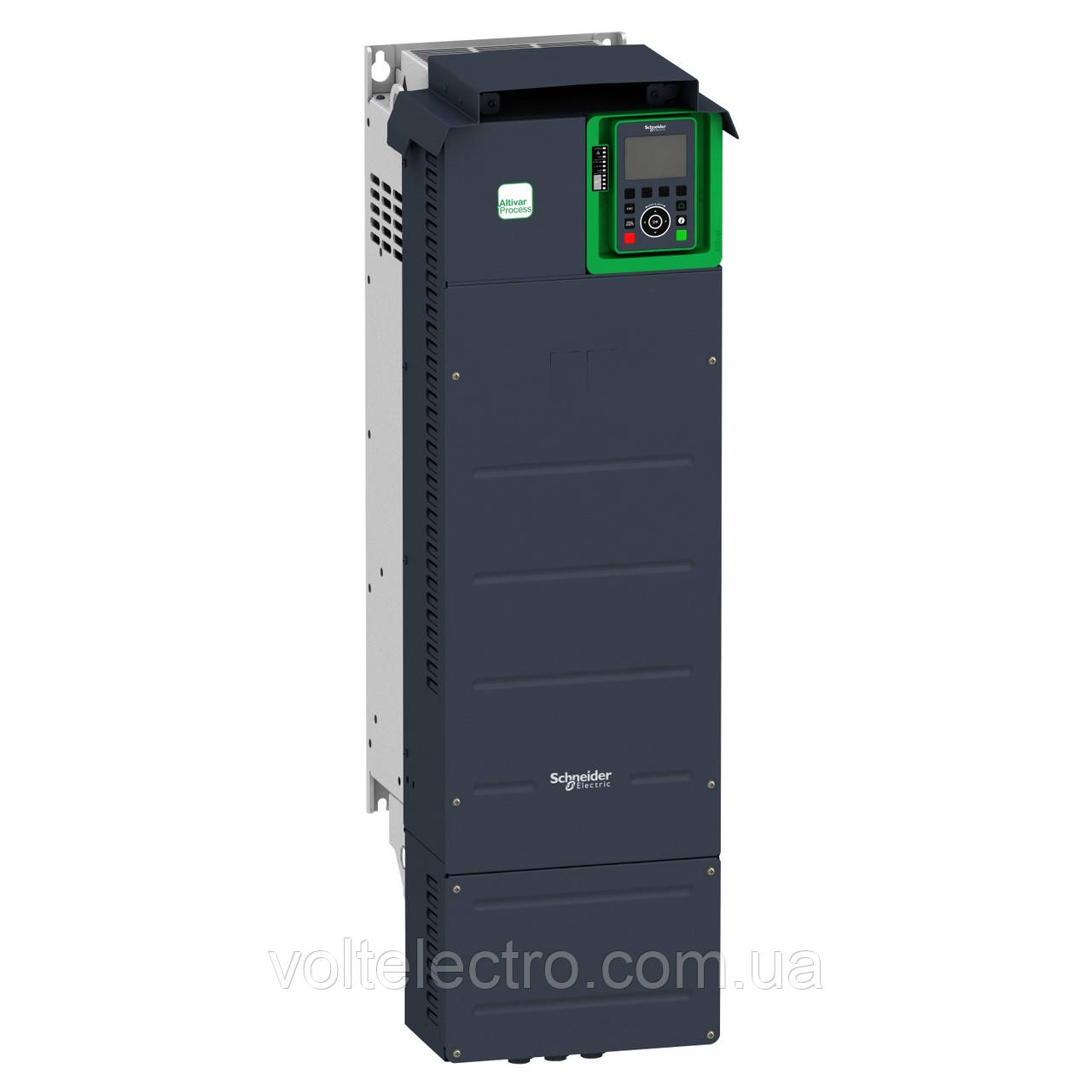

ATV630D55N4 — це трифазний перетворювач частоти серії Altivar Process ATV630 від компанії Schneider Electric.

ПЕРЕТВОРЮВАЧ ЧАСТОТИ ATV630 55кВт 380-480В, IP21, з ЕМС-фільтром кат.С3

ATV630D55N4

• Моніторинг потужності та енергії на графічній панелі
• Вбудований моніторинг і керування процесом
• Функція «Стоп і пуск» для зменшення споживання енергії
• Моніторинг та захист обладнання
• Моніторинг





   Пристрій розроблений для управління асинхронними та синхронними двигунами в промислових процесах та інфраструктурі, зокрема для насосних і вентиляційних систем.

• Технічні характеристики продукту
• Інструкція користувача
• Каталог
• Документ CAD

Характеристики частотних перетворювачів Schneider Electric Process ATV630 ATV630D55N4

* Поживна напруга: 380-480В
* Робочий струм: 106/88А (нормальний режим із перевантаженням до 110%/важкий режим із перевантаженням до 150%)
* Потужність: 55/45кВт (нормальний режим із перевантаженням до 110%/важкий режим із перевантаженням до 150%)
* Запас за потужністю упродовж 60 с: 110/150% (нормальні умови/важкі умови)
* Ступінь захисту: IP21
* Тип виготовлення: настінний монтаж
* Панель керування в комплекті: да
* Габарити (ШхГхВ): 290x323x922 мм
* Вага без упаковки: 56,5 кг

Загальні характеристики частотних перетворювачів Schneider Electric Process ATV630 (заміна лінійки ATV61)

* Метод керування для асинхронних двигунів: скалярний (по 5 точках)
* Метод керування для синхронних двигунів: скалярний
* Вбудований гальмівний переривач: є
* Енергоощадний режим: є
* Аналогові входи: 3 конфігуровані (0 - 10В або 0 - 20мА)
* Аналогові виходи: 2 конфігуровані (0 - 10В або 0 - 20мА)
* Дискретні входи: 6 (24 В постійної або змінної напруги)
* Релейні виходи: 3
* Вихідна частота: 0,1 - 500 Гц
* Інтерфейси: Modbus TCP/EtherNet (вбудовані), Profinet, CANopen, Sub-D, Profibus DP V1, DeviceNet
* Температура довкілля під час роботи: від -15 °C до +50 °C

Додаткове обладнання до перетворювачів частоти Шнайдер Електрик Альтивар Процес ATV630

* Пасивний фільтр
* Додатковий вхідний фільтр ЕМС
* Фільтр dU/dt
* Фільтр синфазних перешкод
* Синусний фільтр
* Модуль розширення дискретних і аналогових входів-виходів VW3A3203
* Модуль розширення релейних виходів VW3A3204
* Здвоєний порт EtherNet/IP і Modbus TCP VW3A3721 з підтримкою шини MD-Link
* Модуль CANopen, для під'єднання шлейфом VW3A3608
* Модуль CANopen, з роз'ємом SUB-D VW3A3618
* Модуль CANopen, з гвинтовим клемником VW3A3628
* Модуль PROFINET VW3A3627
* Модуль PROFIBUS DP V1 VW3A3607
* Модуль DeviceNet VW3A3609

Опис перетворювачів частоти Schneider Electric Altivar Process ATV630

Нова серія перетворювачів частоти Schneider Electric Altivar Process ATV630 прийшла на заміну моделі ATV61. У новому приводі набагато спрощений і розширений інтерфейс роботи через послідовні протоколи, зроблено акцент під'єднання частотника до мережі для його донастроювання й обслуговування.

Частотний перетворювач Альтивар ATV630 від Шнайдер Електрик, є моделлю насосно-вентиляторної (HVAC) лінійки Altivar Process ATV600 зі ступенем захисту IP21. Якщо Вам необхідний перетворювач зі ступенем захисту IP54, то модель буде ATV650.

Альтивар процес — новий інтерфейс для програмування частотників Шнайдер. Він передбачає нове інтуїтивно зрозуміле меню російською мовою з вбудованими сервісами, покликаними правильно налаштувати та розуміти роботу приводу в процесі експлуатації.

Залежно від умов експлуатації та вимог до монтажу пропонуються перетворювачі частоти настінного або підлогового виконання. ПЧ Altivar Process ATV630 ефективно керує як асинхронними, так і синхронними двигунами з напругою 380-480 В і потужністю від 0,75 до 800 кВт. ПЧ ATV630 можуть застосовуватися для двох режимів роботи. Нормальний режим роботи — для обладнання з навантаженням під час роботи до 150%, де потужність двигуна відповідає номінальній потужності ПЧ. І важкий режим роботи — для обладнання з навантаженням до 110%, де ПЧ вибирається на один типорозмір більше номінальної потужності двигуна. ПЧ ATV630 обладнані виносним знімним терміналом російською мовою. Інтегрований вебсервер і журнал подій знизять простою обладнання й дадуть змогу швидко діагностувати й усунути неполадки, а також своєчасно виконати технічне обслуговування. Доступ до технічної документації можливий через сканування динамічного QR-коду Вашим мобільним пристроєм. Завдяки 6 дискретним входам, 3 релейним виходам, 3 аналоговим входам і 2 аналоговим виходам Altivar Process ATV630 без особливих зусиль інтегрується в системи автоматизації. Altivar Process ATV630 неабияк знизить експлуатаційні витрати завдяки енергоощадному режиму. Перетворювачі частоти Altivar Process ATV630 відповідають вимогам європейських директив із захисту довкілля.

Застосування перетворювачів частоти Schneider Electric Altivar Process ATV630

* Модель АТВ630/650 насамперед предназначена для насосів і вентиляторів!
* Нефтегазова промисловість (насосні агрегати, компресорні установки резифікації, перероблення нафтопродуктів)
* Металургія та видобуток корисних корисних корисних корисних металів (конвейєри, дробички, змішувачі, насосні агрегати)
* Харчова промисловість (конвейери, змішувачі, центрифуги, сепаратори, насосні агрегати)
* Водопідготування, водопостачання і водовідведення (насочні станції, водозбірники, очисні споруди, опсхулювальні установки, водопостачання будівель тощо)



Dimensions Drawings

Dimensions

Drives with IP21 Top Cover

Front and Left Views

Drives Without IP21 Top Cover

Left and Rear Views



Mounting and Clearance

Clearances



X1	X2	X3
≥ 100 mm (3.94 in.)	≥ 100 mm (3.94 in.)	≥ 10 mm (0.39 in.)







Mounting Types

Mounting Type A: Individual IP21

a ≥ = 110 mm (4.33 in.)

Mounting Type B: Side by Side IP20 (Possible, 2 Drives Only)

Mounting Type C: Individual IP20

a ≥ = 110 mm (4.33 in.)



Connections and Schema

Three-Phase Power Supply with Upstream Breaking via Line Contactor

Connection diagrams conforming to standards EN 954-1 category 1 and IEC/EN 61508 capacity SIL1, stopping category 0 in accordance with standard IEC/EN 60204-1

(1) Line choke if used

(2) Use relay R1 set to operating state Fault to switch Off the product once an error is detected.

A1 : Drive

KM1 : Line Contactor

Q2, Q3 : Circuit breakers

S1, S2 : Pushbuttons

T1 : Transformer for control part



Three-Phase Power Supply with Downstream Breaking via Contactor

Connection diagrams conforming to standards EN 954-1 category 1 and IEC/EN 61508 capacity SIL1, stopping category 0 in accordance with standard IEC/EN 60204-1

(1) Line choke if used

(2) Use relay R1 set to operating state Fault to switch Off the product once an error is detected.

A1 : Drive

KM1 : Contactor



Control Block Wiring Diagram

(1) Safe Torque Off

(2) Analog Output

(3) Digital Input

(4) Reference potentiometer

(5) Analog Input

R1A, R1B, R1C : Fault relay

R2A, R2C : Sequence relay

R3A, R3C : Sequence relay

Sensor Connection

It is possible to connect either 1 or 3 sensors on terminals AI2 or AI3.



Sink / Source Switch Configuration

The switch is used to adapt the operation of the logic inputs to the technology of the programmable controller outputs.



• Set the switch to Source (factory setting) if using PLC outputs with PNP transistors.

• Set the switch to Ext if using PLC outputs with NPN transistors.



Switch Set to SRC (Source) Position Using the Output Power Supply for the Digital Inputs

Switch Set to SRC (Source) Position and Use of an External Power Supply for the DIs

Switch Set to SK (Sink) Position Using the Output Power Supply for the Digital Inputs

Switch Set to EXT Position Using an External Power Supply for the DIs
