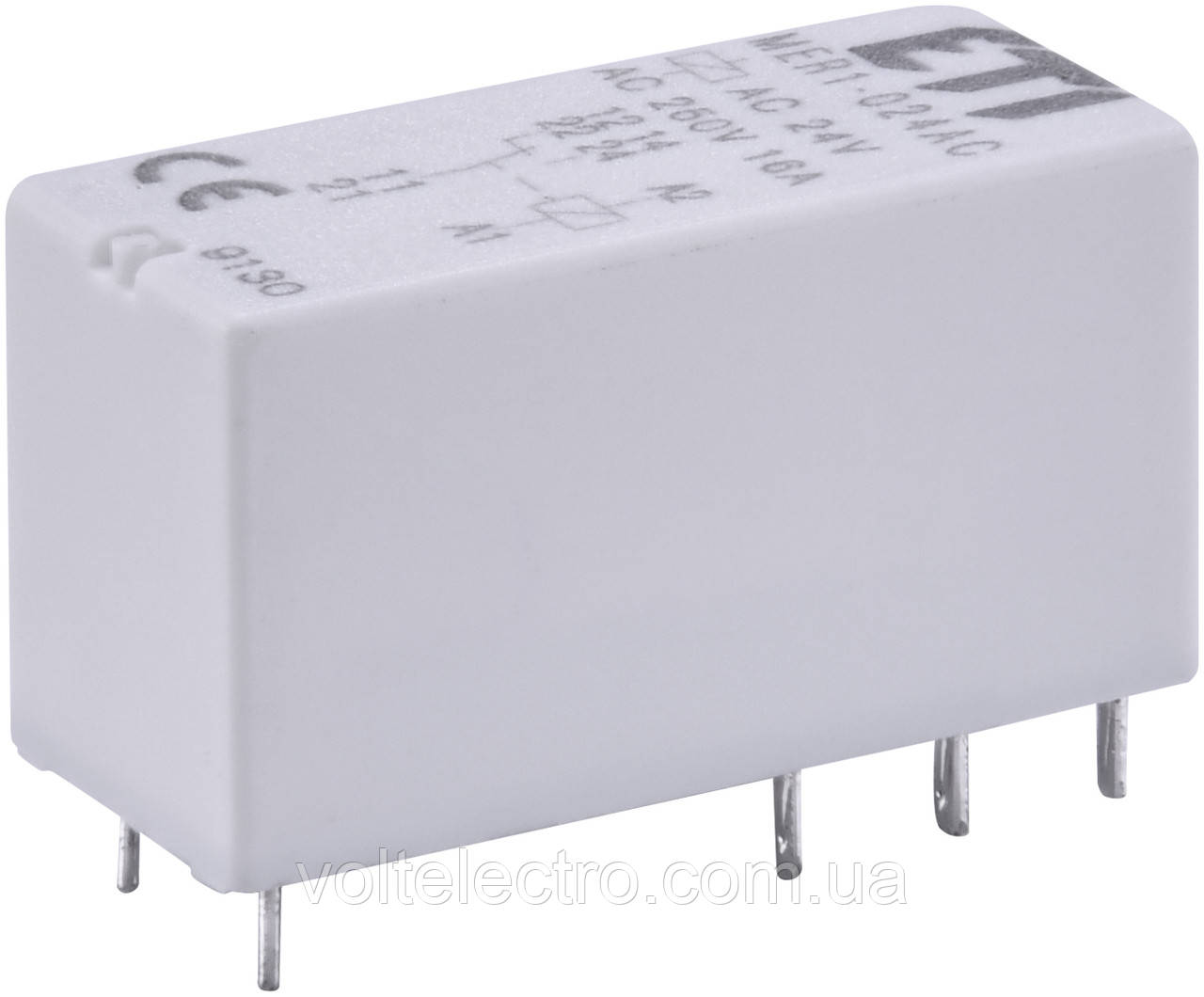

Проміжне реле MER1-024AC 2р мініатюрне
-15%
- В наявності
- Код: 2473043
109,81 ₴
93,34 ₴
Мінімальна сума замовлення на сайті — 400 грн
+380 (68) 052-00-91
kyivstarВіктор
- +380 (68) 052-00-91viber Для замовлень Viber
повернення товару протягом 14 днів за домовленістю
Проміжне реле MER1-024AC 2р мініатюрне
109,81 ₴93,34 ₴
В наявностіОпис
Характеристики
Специфікація
Інформація для замовлення
Реле MER1
Особливості:
- Реле має можливість встановлення в цоколь, а також на друковану плату (РСВ);
- Встановлення цоколя на шину ТН 35 згідно зі стандартом EN60715;
- Підвищена ізоляція 5000V/10 мм;
- Контакти не містять кадмію;
Застосування:
Електромеханічні реле MER призначені для комутації, керування й сигналізації допоміжних і силових ланцюгів.
- Напруга живлення АС: 24V і 230V, DC: 5,12, 24V;
- Два типи цоколів для проміжних реле (цоколь тип "М" и тип "Т")
- Аксесуари (скоба-виштовхувач, фіксувальна скоба-пружина, RC модулі);
- Колір: сірий;
- Стандарти: EN 60335-1, RoHS
Технічні характеристики:
| Кількість і тип контактів | 2 CO (2 перекидні) |
| Матеріал контактів | AgNi |
| Uном./Umax напруга контактів, АС | 250V / 440V |
| Umin комутоване | 5V |
| Iном. (потужність) навантаження: | |
| AC1 | 8A/250VAC |
| AC15 | 3A/120VAC | 1.5А/240VAC |
| AC3 | 550W (1фазний ел. двигун) |
| DC1 | 8A/24VDC |
| DC13 | 0.22A/120VDC | 0.1A/250VDC |
| Imin. комутований | 5mA |
| Iном. | 8A |
| Pmax комутована AC1 | 2000 VA |
| Pmin комутована | 0.3W |
| Перехідний опір контактів | <100 mΩ |
| Максимальна частота комутації (цикл./год) | |
| За номінального навантаження AC1 | 600 цикл./год |
| Без навантаження | 72 000 цикл./год |
| Параметри котушки: | |
| Unom | AC: 24V, 230V / DC: 5V, 12V, 24V |
| Uвідпускання | AC: >0,15 Un / DC: >0,1 Un |
| Pnom | |
| AC | 0,75VA |
| DC | 0,4...0,48W |
| Параметри ізоляції відповідно до EN 60644-1: | |
| Unom ізоляції | 400VAC |
| Unom ударне (імпульсне) | 4000М 1,2/50 µS |
| Категорія перенапруги | III |
| Ступінь забруднення ізоляції | 3 |
| Напруга пробою: | |
| Між котушкою та контактами | 5000VAC (посилена ізоляція) |
| Між струмоводом | 2500VAC (основна ізоляція) |
| Відстань між котушкою та контактами | |
| повітрям | > 10 mm |
| За ізоляцією | > 10 mm |
| Час спрацьовування/повернення | 7 msec./ 3 msec. |
| Електричний ресурс | |
| Резистивний AC1 | >105 8A/250VAC |
| DC L/R=40 mc | >105 0.15A/220VDC |
| Cos Ф | див. графік |
| Механічний ресурс (циклів) | > 3x107 |
| Габаритні розміри (ДхШхВ) | 29 х 12.7 х 15.7 мм |
| Вага | 14 г |
| Температура | |
| Зберігання | -40...+85°C |
| Робоча | AC: -40...+70°C / DC: -40...+85°C |
| Ступінь захисту корпусу (EN 60529) | IP40/IP67 |
| Захист від впливу довкілля (EN 116000-3) | RTII/RTIII |
| Стійкість до ударів (NC) | 20g |
| Стійкість до вібрації | 5g 10...150Hz |
| Температура паяння/час паяння | Max 270°C/ max 5s |
Розмітка отворів для паяння на друкованій платі (від боку паяння):
Аксесуари:
| Тип | Код | Опис | Сумісність | Вага (г) |
| MER-CLIP-SP | 2473037 | Фіксувальна скоба (пружина) | MERB (тип T, M) | 0.3 |
| MER-CLIP-PL | 2473038 | Скоба-виштовхувач для фіксації/демонтажу реле | MERB (тип T, M) | 3 |
| ERC-024AC | 2473019 | RC-модуль для ERB тип T, M (Uc до 24V AC) | MERB (тип T, M) | 5 |
| ERC-230AC | 2473020 | RC-модуль для ERB тип T,M (Uc до 230V AC) | MERB (тип T, M) | 5 |
| Основні атрибути | |
|---|---|
| Виробник | ETI |
| Країна виробник | Словенія |
| Кількість перемикаючих контактів | 2 шт. |
