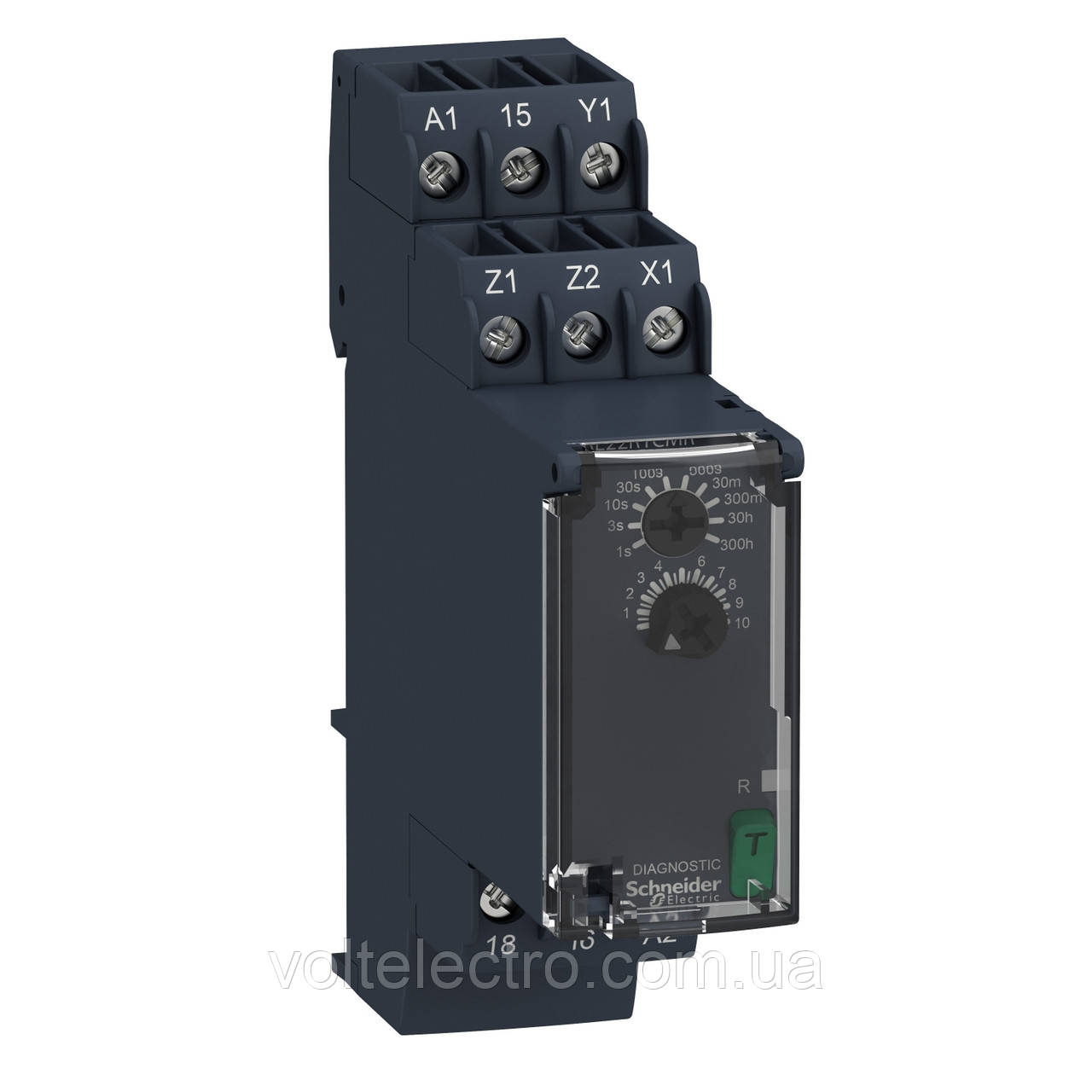

РЕЛЕ ЧАСУ ЗАТРИМКА ВИМИКАННЯ

RE22R1CM



Тип контакту та з'єднання:

1 перемикаючий контакт

Тип керування:

З кнопкою для тестування

[Us] номінальна напруга живлення:

12 В Змінний/постійний струм12 В постійний струм12...240 В Змінний/постійний струм12 В Змінний/постійний струм 50/60 Гц12...240 В Змінний/постійний струм 50/60 Гц24 В постійний струм24 В змінний струм 50/60 Гц24...240 В Змінний/постійний струм 50/60 Гц24...240 В Змінний/постійний струм24...240 В змінний струм24...240 В змінний струм 50/60 Гц120 В змінний струм 50/60 Гц230...240 В змінний струм230 В змінний струм 50/60 Гц380...440 В змінний струм380..415 В змінний струм 50/60 Гц

Діапазон затримки часу:

0.02...1.2 с0.05...0.5 с0.05...1 с0.05...3 с0.1...1 с0.2...12 год0.2...12 хв0.2...12 с0.3...30 с0.3...3 с0.5...30 год0.5...30 хв0.5...30 с1...10 год1...10 хв1...10 с2...120 год2...120 хв2...120 с3...30 год3...30 хв3...30 с5...300 год5...300 хв5...300 с6...60 хв6...60 с10...100 год10...100 с30...300 год30...300 хв30...300 с0.05 s...999 h



+ 8

РЕЛЕ ЧАСУ ЗАТРИМКА ВИМИКАННЯ

RE22R1CMR

Порівняти

Тип контакту та з'єднання:

1 перемикаючий контакт2 перемикаючі контакти4 перемикаючих контакти

Тип керування:

Без тестової кнопкиЗ кнопкою для тестування

[Us] номінальна напруга живлення:

12 В Змінний/постійний струм12 В постійний струм12...240 В Змінний/постійний струм12 В Змінний/постійний струм 50/60 Гц12...240 В Змінний/постійний струм 50/60 Гц24 В постійний струм24 В змінний струм 50/60 Гц24...240 В Змінний/постійний струм 50/60 Гц24...240 В Змінний/постійний струм24...240 В змінний струм24...240 В змінний струм 50/60 Гц120 В змінний струм 50/60 Гц230...240 В змінний струм230 В змінний струм 50/60 Гц380...440 В змінний струм380..415 В змінний струм 50/60 Гц

Діапазон затримки часу:

0.02...1.2 с0.05...0.5 с0.05...1 с0.05...3 с0.1...1 с0.2...12 год0.2...12 хв0.2...12 с0.3...30 с0.3...3 с0.5...30 год0.5...30 хв0.5...30 с1...10 год1...10 хв1...10 с2...120 год2...120 хв2...120 с3...30 год3...30 хв3...30 с5...300 год5...300 хв5...300 с6...60 хв6...60 с10...100 год10...100 с30...300 год30...300 хв30...300 с0.05 s...999 h

• Кнопка діагностики для перевірки ланцюга нижче, скорочення часу введення в експлуатацію та усунення несправностей
• Широкий діапазон часової затримки для регулювання: від 0,01 с до 999 год.
• Сумісний з широким спектром застосувань: машини, будівлі, водопровідні сегменти та системи опалення, вентиляції, тощо
• Безпрецедентна точність, прогнозне обслуговування та підвищений рівень безпеки.
• Гнучкий вибір гвинтових або пружинних клем для підключення.

Основні документи

Документи

Паспорт продукту

Інструкція

Каталог

Технічні характеристики

Главное

Серія продукту	Harmony Таймерні реле
Тип дискретного виходу	Реле
Тип виробу або компоненту	Модульне реле часу
Назва пристрою	RE22
Номінальний вихідний струм	8 А

Дополнительно

Тип контакту та з'єднання	1 перемикаючий контакт синхронізований контакт, без кадмію
Тип витримки часу	Вимкнення з затримкою
Діапазон затримки часу	10...100 с 3...30 с 0.05...1 с 30...300 с 30...300 год 30...300 хв 3...30 хв 3...30 год 0.3...3 с 1...10 с
Тип керування	Поворотна ручка Кнопка діагностики Потенціометр зовнішній
[Us] номінальна напруга живлення	24...240 В Змінний/постійний струм 50/60 Гц
Відпускання вхідної напруги	<= 2.4 В
Діапазон напруги	0.85...1.1 Us
Частота мережі живлення	50...60 Гц +/- 5 %
Клеми підключення	Гвинтові затискачі, 1 x 0.5...1 x 3.3 мм² (AWG 20...AWG 12) твердий без кабельного наконечника Гвинтові затискачі, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) твердий без кабельного наконечника Гвинтові затискачі, 1 x 0.2...1 x 2.5 мм² (AWG 24...AWG 14) гнучкий з кабельним наконечником Гвинтові затискачі, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) гнучкий з кабельним наконечником
Момент затягування	0,6…1 Н.м відповідно до IEC 60947-1
Матеріал корпусу	Полікарбонат
Стабільність та повторюваність характерис	+/- 0.5 % відповідно до МЕК 61812-1
Відхилення температури	+/- 0.05 %/°C
Відхилення напруги	+/- 0.2 %/В
Налаштування точності витримки часу	+/- 10 % від повної шкали на 25 °C відповідно до МЕК 61812-1
Time delay type	Вимкнення з затримкою - C- Реле затримки вимкнення з сигналом керування Вимкнення з затримкою - Ct- Реле затримки вим.з керуючим сиг.та фун.паузи
Тривалість імпульсу сигналу керування	100 мс з паралельним навантаженням 30 мс
Опір ізоляції	100 МОм на 500 В постійний струм відповідно до МЕК 60664-1
Час відновлення	120 мс після зняття напруги
Стійкість до коротких переривів споживання	10 мс
Споживана потужність [ВА]	3 В·А на 240 В змінний струм
Споживання енергії [Вт]	1,5 Вт на 240 В постійний струм
Комутаційна здатність [ВА]	2000 В·А
Мінімальний струм перемикання	10 мА на 5 В постійний струм
Максимальний струм перемикання	8 А
Максимальна напруга перемикання	250 В змінний струм
Електрична зносостійкість	100000 циклы, 8 А на 250 В, AC-1 100000 циклы, 2 А на 24 В, DC-1
Механічна зносостійкість	10000000 циклы
Номінальна імпульсна витримувана напруга	5 кВ для 1,2…50 мс відповідно до МЕК 60664-1
Затримка ввімкнення живлення	100 мс
Довжина між двома провідними частинами	4 кВ/3 відповідно до МЕК 60664-1
Категорія перенапруги	ІІІ conforming to МЕК 60664-1
Показники надійності безпеки	MTTFd = 205,4 років B10d = 190000
Монтажне положення	Будь-яке положення
Монтажна опора	35 мм DIN-рейка відповідно до МЕК 60715
Світлодіодний індикатор стану	Зелений Світлодіодне підсвічування (постійний) для індикація покажчика набору номера Жовтий СВІТЛОДІОД (постійний) для вихідне реле увімкнено Жовтий СВІТЛОДІОД (швидке миготіння) для відлік часу та вихідне реле вимкнено Жовтий СВІТЛОДІОД (повільне миготіння) для відлік часу і вихідне реле увімкнено
Доступна функція	C- Реле затримки вимкнення з сигналом керування-1 перемикаючий контакт Ct- Реле затримки вим.з керуючим сиг.та фун.паузи-1 перемикаючий контакт
Ширина	22,5 мм
Вага нетто	0,1 кг
Тип керування	З кнопкою для тестування
Кількість функцій	2



Dimensions Drawings

Dimensions

Connections and Schema

Wiring Diagram
