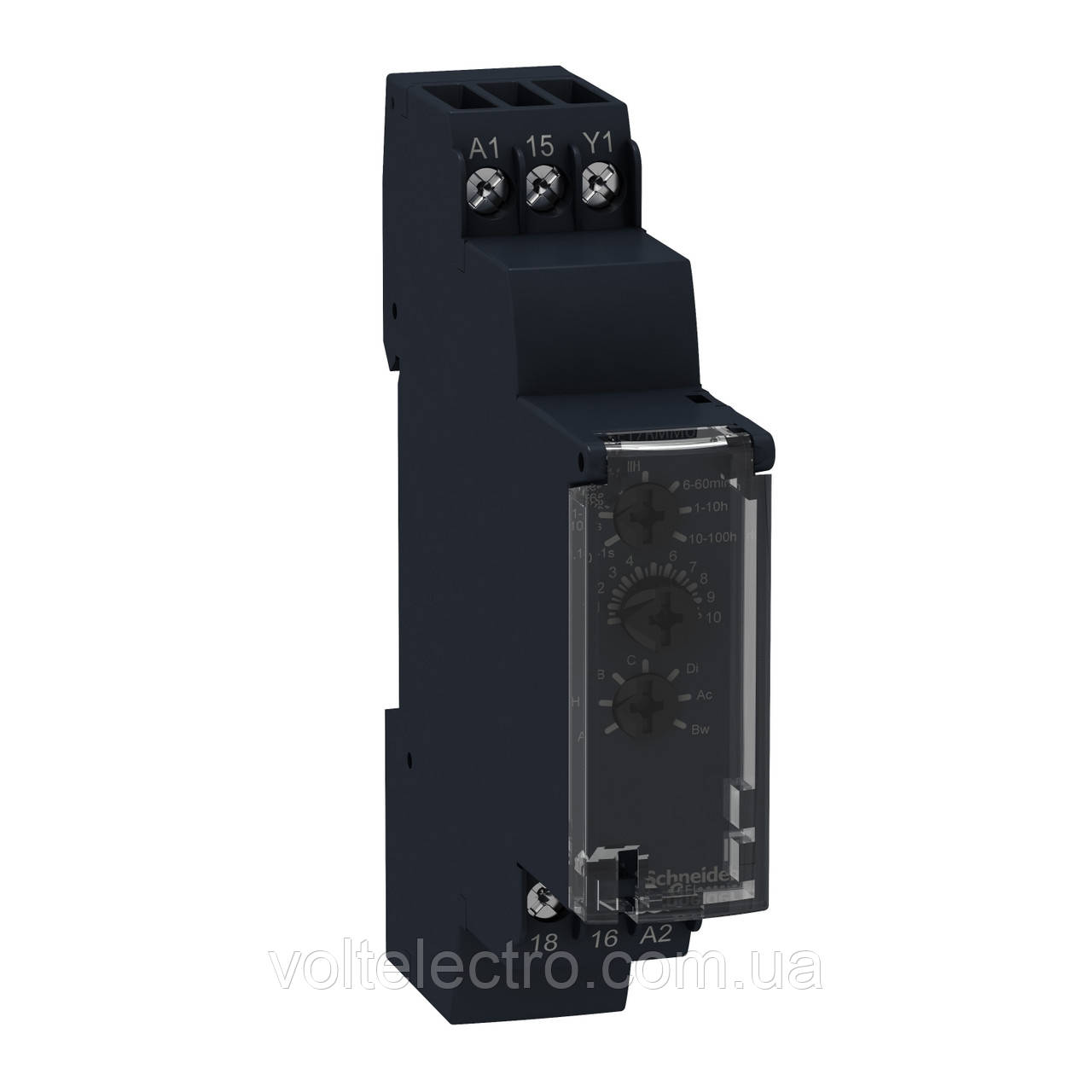

Модульне реле часу багатофункціональне = 24 В, ~24-240В перемикальний контакт
-15%
- В наявності
- Код: RE17RMMU
2 836,03 ₴
2 410,62 ₴
+380 (68) 052-00-91
kyivstarВіктор
- +380 (68) 052-00-91viber Для замовлень Viber
повернення товару протягом 14 днів за домовленістю
Модульне реле часу багатофункціональне = 24 В, ~24-240В перемикальний контакт
2 836,03 ₴2 410,62 ₴
В наявностіОпис
Характеристики
Інформація для замовлення
РЕЛЕ ЧАСУ МОДУЛЬНЕ, ~24-240В, =24В
RE17RMMU
Документи
| Серія продукту | Harmony Таймерні реле |
|---|---|
| Тип дискретного виходу | Реле |
| Тип виробу або компоненту | Модульне реле часу |
| Ширина | 17,5 мм |
| Назва пристрою | RE17R |
| Тип витримки часу | Затримка увімкнення живлення On-delay та off-delay Інтервал Вимкнення з затримкою Симетричне миготіння |
| Діапазон затримки часу | 6...60 хв 1...10 год 0.1...1 с 1...10 с 1...10 хв 10...100 год 6...60 с |
| Номінальний вихідний струм | 8 А |
| Тип контакту та з'єднання | 1 перемикаючий контакт |
|---|---|
| Матеріал контакту | Без кадмію |
| Висота | 90 мм |
| Глибина | 72 мм |
| Тип керування | Селекторний перемикач Лицьова панель |
| [Us] номінальна напруга живлення | 24...240 В змінний струм 50/60 Гц 24 В постійний струм |
| Діапазон напруги | 0.85...1.1 Us |
| Частота мережі живлення | 50...60 Гц +/- 5 % |
| відпускання вхідної напруги | 10 В |
| Клеми підключення | Гвинтові затискачі, 1 x 0.5...1 x 3.3 мм² (AWG 20...AWG 12) твердий без кабельного наконечника Гвинтові затискачі, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) твердий без кабельного наконечника Гвинтові затискачі, 1 x 0.2...1 x 2.5 мм² (AWG 24...AWG 14) гнучкий з кабельним наконечником Гвинтові затискачі, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) гнучкий з кабельним наконечником |
| Момент затягування | 0,6…1 Н.м відповідно до IEC 60947-1 |
| Матеріал корпусу | Самозатухаючий |
| Стабільність та повторюваність характерис | +/- 0.5 % відповідно до МЕК 61812-1 |
| Відхилення температури | +/- 0.05 %/°C |
| Відхилення напруги | +/- 0.2 %/В |
| Налаштування точності витримки часу | +/- 10 % від повної шкали на 25 °C відповідно до МЕК 61812-1 |
| Time delay type | Затримка увімкнення живлення - A- Реле затримки увімкнення живлення On-delay та off-delay - В- Реле затримки увімкн. і вимкн. з керуючим сигналом Затримка увімкнення живлення - At- Power on-delay relay w/ pause/summation (Y1) Інтервал - B- Одноінтервальне реле з керуючим сигналом Інтервал - Bw- Подвійне інтервальне реле з керуючим сигналом Вимкнення з затримкою - C- Реле затримки вимкнення з сигналом керування Симетричне миготіння - Симетричне миготливе реле (пуск. імпульс вимкн.) Симетричне миготіння - Di- Симетричне миготливе реле (пусковий імпульс увімк.) Інтервал - H- Інтервальне реле Інтервал - Ht- Інтервальне реле з паузою/підсумовуванням (Y1) |
| тривалість імпульсу сигналу керування | 100 мс з паралельним навантаженням постійно 30 мс постійно |
| Опір ізоляції | 100 МОм на 500 В постійний струм відповідно до МЕК 60664-1 |
| Інтегральний час | 120 мс після зняття напруги постійно |
| Коефіціент роботи під навантаженням | 100 % |
| Споживана потужність [ВА] | 0…32 В·А на 240 В змінний струм |
| Максимальна споживана потужність [Вт] | 0,6 В в 24 В постійний струм |
| Мінімальний струм перемикання | 10 мА на 5 В постійний струм |
| Максимальний струм перемикання | 8 А змінний/постійний струм |
| Максимальна напруга перемикання | 250 В змінний струм |
| Відключаюча здатність | 2000 В·А |
| робоча частота | 10 Гц |
| Електрична зносостійкість | 100000 циклів для резистивний навантаження (8 А на 250 В змінний струм максимум) |
| Механічна зносостійкість | 10000000 циклів |
| Електрична міцність ізоляції | 2,5 кВ 1 mA/1 хвилина 50 Гц відповідно до МЕК 61812-1 |
| [Uimp] номінальна імпульсна витримувана напру | 5 кВ впродовж 1.2/50 мкс |
| затримка ввімкнення | 100 мс |
| Маркування | CE |
| Довжина між двома провідними частинами | 4 кВ/3 відповідно до МЕК 60664-1 |
| Показники надійності безпеки | B10d = 270000 MTTFd = 296,8 років |
| Монтажне положення | Будь-яке положення щодо нормальної вертикальної площини монтажу |
| Монтажна опора | 35 мм DIN-рейка відповідно до МЕК 60715 |
| Місцева сигналізація | Світлодіодний індикатор для постійно: реле увімкнене, відлік часу не ведеться Світлодіодний індикатор 80 % ON and 20 % OFF для блимає: триває відлік часу Світлодіодний індикатор 5 % увімкнено та 95 % вимкнено для pulsing: relay de-energised, no timing in progress (except function Di-D, Li-L) |
| Доступна функція | A- Реле затримки увімкнення живлення-1 перемикаючий контакт В- Реле затримки увімкн. і вимкн. з керуючим сигналом-1 перемикаючий контакт At- Power on-delay relay w/ pause/summation (Y1)-1 перемикаючий контакт B- Одноінтервальне реле з керуючим сигналом-1 перемикаючий контакт Bw- Подвійне інтервальне реле з керуючим сигналом-1 перемикаючий контакт C- Реле затримки вимкнення з сигналом керування-1 перемикаючий контакт Симетричне миготливе реле (пуск. імпульс вимкн.)-1 перемикаючий контакт Di- Симетричне миготливе реле (пусковий імпульс увімк.)-1 перемикаючий контакт H- Інтервальне реле-1 перемикаючий контакт Ht- Інтервальне реле з паузою/підсумовуванням (Y1)-1 перемикаючий контакт |
| Маса нетто | 0,07 кг |
| Тип керування | Без тестової кнопки |
| Кількість функцій | 10 |
| Тип витримки часу | A, Ac, At, B, Bw, C, D, Di, H, Ht |
| Функціональність | Багатофункціональний |
| Код сумісності | RE17 |
Dimensions Drawings
Width 17.5 mm
Connections and Schema
Internal Wiring Diagram
Wiring Diagram
1) Contact Y1:
-
Control for functions B, C, Ac, Bw, Ad, Ah, N, O, W, T, Tt.
-
Partial stop for functions At, Ht and Pt.
-
Function D if Di selected.
-
Not used for functions A, H and P.
| Основні | |
|---|---|
| Виробник | Schneider Electric |
| Країна виробник | Франція |
| Тип монтажу | На DIN рейку |
- Ціна: 2 410,62 ₴
