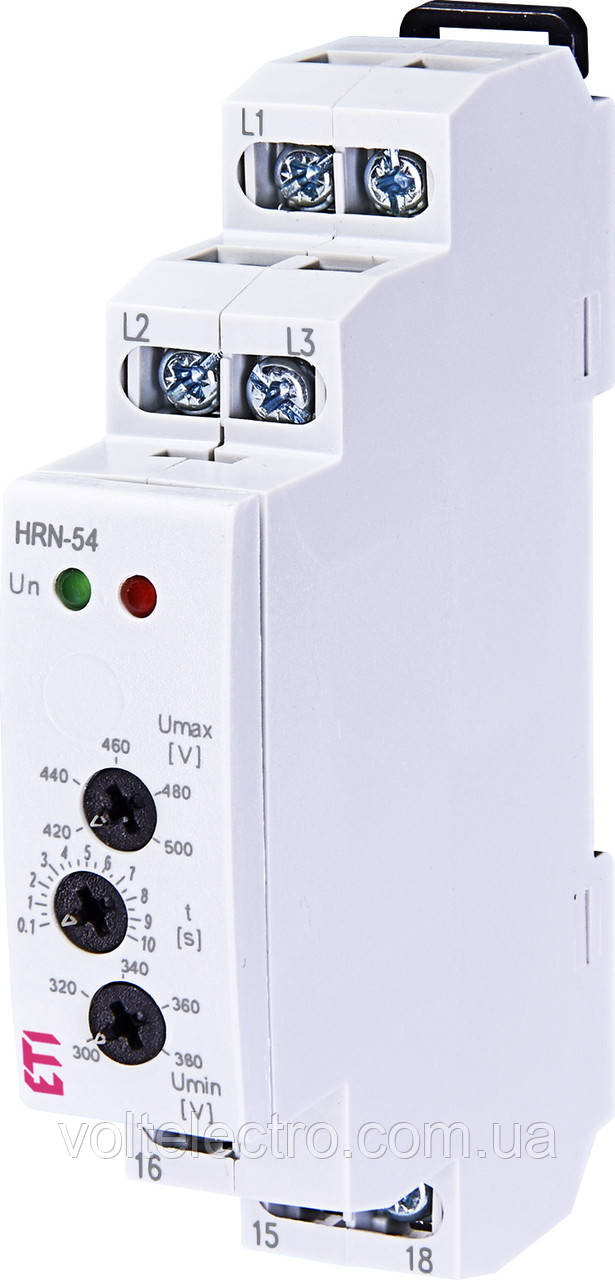

Реле контролю напруги в 3-фазних мережах HRN-54 AC 3x400

Трьохфазне реле контролю напруги HRN-54 ETI контролює два діапазони напруг (Umin та Umax), а також послідовність чергування та обрив фази.

Застосовується для контролю мінімального (Umin) та максимального (Umax) рівнів напруги, асиметрії фаз, послідовності та обриву фаз у трифазних мережах.

Живлення від контрольованої мережі.

Відслідковує послідовність , обрив фаз і величину напруги.

Затримка часу, що настроюється.

Особливості реле:

• харчування від контрольованої мережі;
• відстежує послідовність, обрив фаз та величину напруги;
• верхня і нижня межі напруги, при яких контактна група на виході розмикається;
• затримка часу, що налаштовується.

HRN-54 - харчування здійснюється від усіх фаз, це означає, що реле при обриві однієї із фаз зберігає всі свої функції.

Характеристики реле ETI

Напруга живлення: 3×400В
Клеми живлення: L1, L2, L3
Клеми контролю: L1, L2, L3
Фіксована затримка годинника Т1: до 500 мс
Регульована затримка годинника Т2: 0,1 с - 10 с
Контакти: 1×перекидний
Номінальний струм: 8 А/АС1
Перетин провідників, що підключаються: 2,5 мм2
Виконання: 1-модуль (без нейтралі)

Реле у 3-фазній мережі відстежує величину міжфазного напруги. Можливо налаштувати два незалежні рівні напруги, і таким чином контролювати, наприклад, підвищену та знижену напругу окремо. У нормальному стані, коли напруга коливається в межах між налаштованими рівнями, вихідне реле замкнуте, а червоний LED не світиться. При підвищенні або зниженні напруги вихідне реле розмикається і спалахує червоний LED (LED вказує на аварійний стан – при "роботі затримки" мигає). При неправильному чергуванні фаз спалахує червоний LED (контакт вихідного реле розмикається). Якщо напруга знизиться нижче 60% від Un – реле розімкнеться без затримки (LED вказує на аварійний стан).
