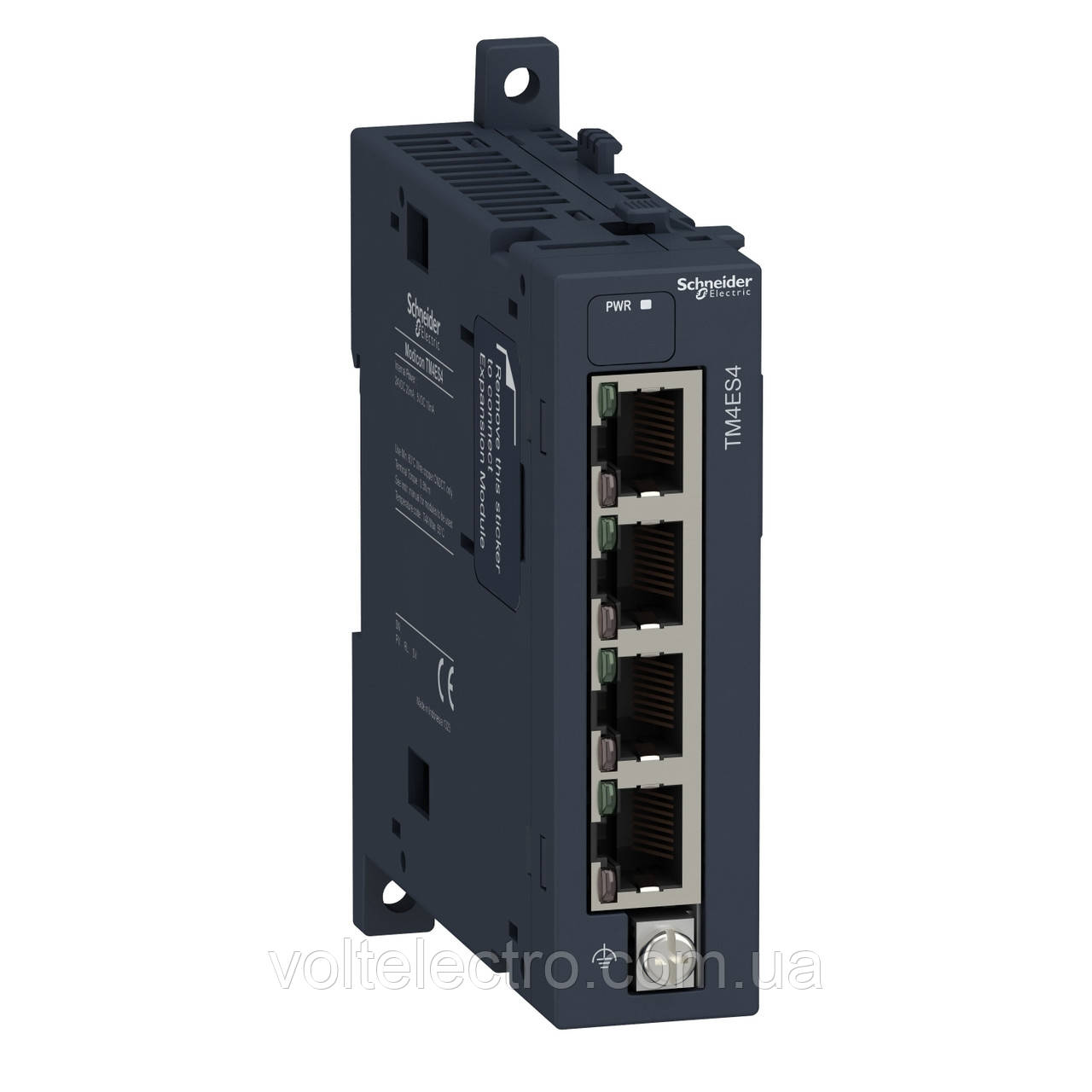

Комутаційний модуль розширення ТМ4-4 ETHERNET для Modicon M241 і M251
7 958,63 ₴
В наявностіОпис
Характеристики
Інформація для замовлення
(TM4ES4) Комутаційний модуль розширення ETHERNET перемикача для контролерів серії Modicon M241 і M251, Schneider Electric
Опис
Цей комунікаційний модуль пропонується як опція контролерів Modicon M241/251. Цей модуль забезпечує підключення Ethernet за допомогою 4 портів на контролерах без вбудованого Ethernet. Він також забезпечує друге з’єднання Ethernet із 4 портами на контролерах із вбудованим Ethernet (за винятком TM241CEC24x). Оснащений 4 роз'ємами RJ45 (10/100 Мбіт/с, MDI/MDIX).
Короткий опис: КОММУНІКАЦІОННИЙ МОДУЛЬ ТМ4-4 ETHERNET ПЕРЕКЛЮЧАТЕЛЯ Додатковий опис: Інтуїтивно зрозуміле машинне програмування з ПЗSoMachine з готовими до використання застосунками та функціональними блоками, гнучке та масштабоване керування машиною підвищить рівень продуктивності для поліпшення ефективності. Можливе під'єднання в будь-якому місці через Ethernet.
Основні характеристики| Вебсервіси | Web-сервер |
| Тип продукту | Ethernet unmanaged switch |
| Сумісність серій продукту | Modicon M251 Modicon M241 |
| Сумісність продукту | Modicon M241 логічний контролер Modicon M251 логічний контролер |
| Монтажна опора | top hat type TH35-15 рейка відповідно до IEC 60715 top hat type TH35-7.5 рейка відповідно до IEC 60715 на платі або на панелі за допомогою монтажного комплекту |
| Споживаний струм | 360 мА в 5 V пост. струм для комунікаційна шина |
| Електричне з'єднання | RJ45 4 роз'єми для під'єднання мережі Ethernet клемний блок із гвинтовими затискачами затискач для з'єднання функціонального заземлення |
| Витримувана імпульсна перешкода | 1 кВ лінії живлення (пост) загальний режим відповідно до EN/IEC 61000-4-5 2 кВ лінії живлення (пер) загальний режим відповідно до EN/IEC 61000-4-5 2 кВ вихід реле загальний режим відповідно до EN/IEC 61000-4-5 1 кВ Вх/Вишні загальний режим відповідно до EN/IEC 61000-4-5 1 кВ екранований кабель загальний режим відповідно до EN/IEC 61000-4-5 0.5 кВ лінії живлення (пост) диференціальний. режим відповідно до EN/IEC 61000-4-5 1 кВ лінії живлення (пер) диференціальний. режим відповідно до EN/IEC 61000-4-5 1 кВ вихід реле диференціальний. режим відповідно до EN/IEC 61000-4-5 0.5 кВ Вх/Вих диференціально. режим відповідно до EN/IEC 61000-4-5 |
| Порт ethernet | 10BASE-T/100BASE-TX — 4 порти (і) мідний кабель |
| Служба обміну даними | сервер Modbus TCP Modbus TCP ведомий пристрій FTP NGVL моніторинг IEC VAR доступ програмування SNMP Modbus TCP client завантаження оновлення прошивки відний пристрій Ethernet/IP DHCP client |
| Тип вбудованих клем | Ethernet: 4 RJ45 разъем |
| Швидкість передавання | 10, 100 Мбіт/с |
| Протокол порту обміну даними | Ethernet IP/Modbus TCP TCP (протокол керування передачею) UDP (протокол користувацьких дат грамів) SNMP |
| Макс. кількість з'єднань | 8 сервер Modbus 16 Ethernet/IP пристрій |
| Резервування | Немає |
| Локальна індикація | PWR: 1 світлодіод (зелений) канал Ethernet: 1 світлодіод на кожен канал (зелений/жовтий) передавання даних через порт Ethernet: 1 світлодіод на кожен канал (зелений) |
| Маркування | CE |
| Стандарти | UL 508 EN/IEC 61131-2 |
| Ступінь забруднення | 2 |
| Відносна вологість | 10-95%, без утворення конденсату (у дії) 10-95%, без утворення конденсату (у разі зберігання) |
| Вібростійкість | 1 mm 5-13.2 Гц у симетрична рейка 3 gn у 8.7-150 Гц у симетричну рейку 1 mm 5-13.2 Гц у панельний монтаж 0,7 gn 13.2-100 Гц у панельний монтаж |
| Ударостійкість | 15 gn для 11 мс |
| Стійкість до електростатичному розряду | 8 кВ у повітрі відповідно до EN/IEC 61000-4-2 4 кВ під час контакту відповідно до EN/IEC 61000-4-2 8 кВ у повітрі відповідно до Морської специфікації (LR, ABS, DNV, GL) 6 кВ під час контакту відповідно до Морської специфікації (LR, ABS, DNV, GL) |
| Стійкість до комутаційних перешкод | 2 кВ відповідно до EN/IEC 61000-4-4 (лінії живлення) 2 кВ відповідно до EN/IEC 61000-4-4 (вихід реле) 1.5 кВ відповідно до EN/IEC 61000-4-4 (Вх/Вих) 1 кВ відповідно до EN/IEC 61000-4-4 (Ethernet) 1 кВ відповідно до EN/IEC 61000-4-4 (послідовний канал) |
| Висота зберігання | 0-3000 м |
| Стійкість до електромагнітних полів | 10 В/м 80 МГц...1 ГГц відповідно до EN/IEC 61000-4-3 3 В/м 1.4 ГГц...2 ГГц відповідно до EN/IEC 61000-4-3 1 В/м 2...2.7ГГц відповідно до EN/IEC 61000-4-3 |
| Електромагнітне випромінювання | кондуктивне випромінювання — контрольний рівень: 79 дБмкВ/м КП/66 дБмкВ/м АВ ( лінії живлення) в 0.15-0.5 МГц відповідно до EN/IEC 55011 випромінювання — контрольний рівень: 80...50 dμV/m QP у 150-30000 кГц відповідно до Морської специфікації (LR, ABS, DNV, GL) випромінювання — контрольний рівень: 54 dBμV/m QP 100-2000 МГц відповідно до Морської специфікації (LR, ABS, DNV, GL) кондуктивне випромінювання — контрольний рівень: 73 дБмкВ/м КП/60 дБмкВ/м АВ ( лінії живлення) в 0,5-300 МГц відповідно до EN/IEC 55011 кондуктивне випромінювання — контрольний рівень: 120...69 dBμV/m КП ( лінії живлення) у 10-150 кГц відповідно до EN/IEC 55011 кондуктивне випромінювання — контрольний рівень: 63 дБмкВ/м КП ( лінії живлення) на 1.5-30 МГц відповідно до EN/IEC 55011 випромінювання — контрольний рівень: 40 дБмкВ/м КП клас A 30-230 МГц відповідно до EN/IEC 55011 випромінювання — контрольний рівень: 60...54 dBμV/m QP у 30-100 МГц відповідно до Морської специфікації (LR, ABS, DNV, GL) випромінювання — контрольний рівень: 24 dBμV/m QP у 156-165 МГц відповідно до Морської специфікації (LR, ABS, DNV, GL) кондуктивне випромінювання — контрольний рівень: 79...63 дБмкВ/м КП ( лінії живлення) у 150-1500 кГц відповідно до EN/IEC 55011 випромінювання — контрольний рівень: 47 дБмкВ/м КП клас A 230-1000 МГц відповідно до EN/IEC 55011 |
| Ступінь захисту ip | IP20 із захисною кришкою на місці |
| Сертифікати | cULus C-Tick |
| Висота над рівнем моря | 0...2000 м |
| Температура довкілля під час зберігання | -25-70 °C |
| Температура довкілля | -10-55 °C горизонтальне утанування -10-50 °C вертикальне встановлення |
| Стійкість до наведених перешкод | 10 В 0,15...80 МГц відповідно до EN/IEC 61000-4-6 3 В 0.1...80 МГц відповідно до Морської специфікації (LR, ABS, DNV, GL) 10 В частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) відповідно до Морської специфікації (LR, ABS, DNV, GL) |
| Основні | |
|---|---|
| Виробник | Schneider Electric |
| Країна виробник | Франція |
| Тип монтажу | На DIN рейку |
| Тип управління | Автоматичне |
