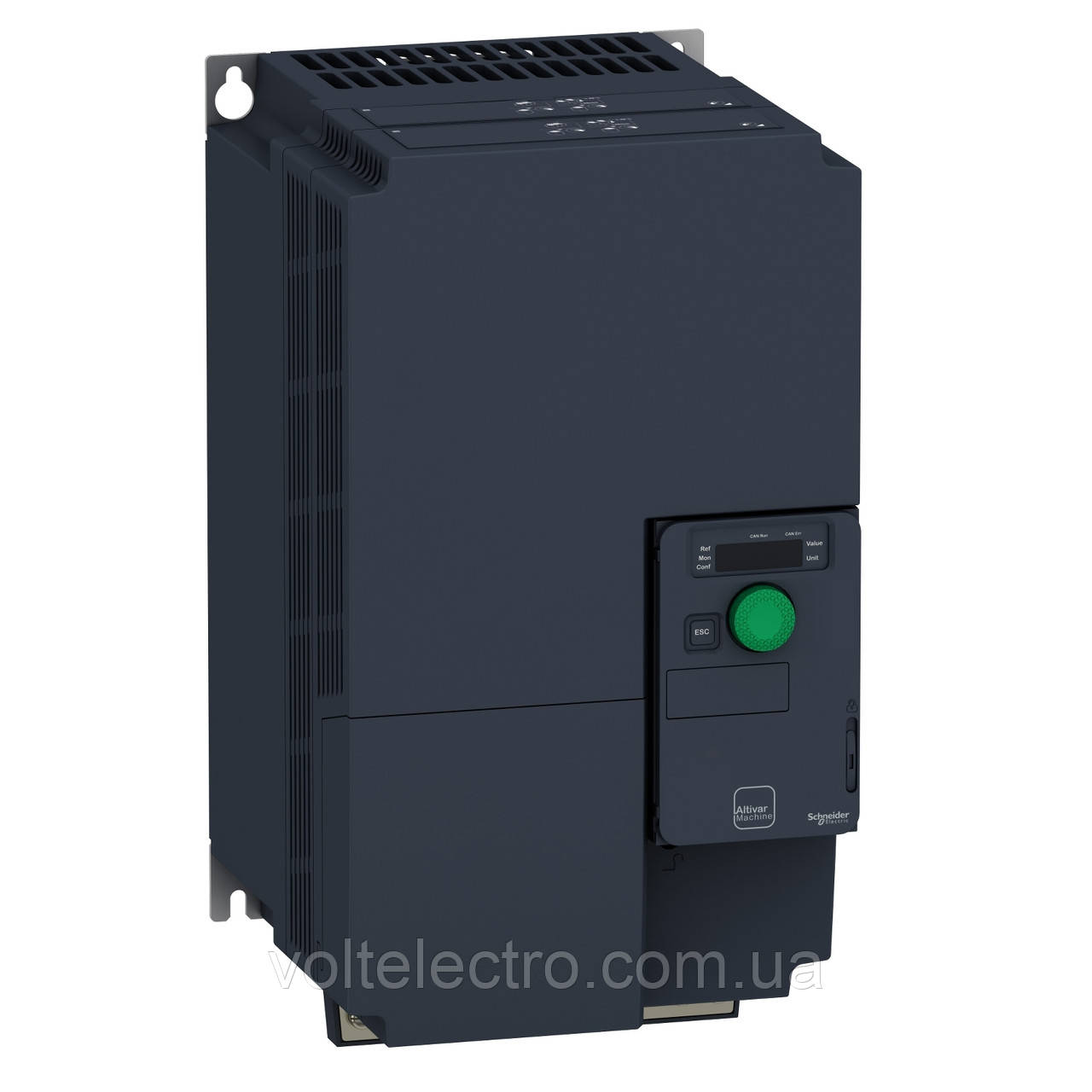

Перетворювач частоти ATV320C 11 кВт 380В 27.7 А 3 фази компактне виконання
- В наявності
- Код: ATV320D11N4C
55 296,98 ₴
44 237,59 ₴
- +380 (68) 052-00-91viber Для замовлень Viber
ПЕРЕТВОРЮВАЧ ЧАСТОТИ ATV320C 11кВт 380-500В, компакт, з ЕМС-фільтром C2
ATV320D11N4C
Потужність двигуна [кВт]:
11кВт
Перетворювач частоти Schneider Electric ATV320C 11 кВт 380В 3 фази (компактне виконання) (ATV320D11N4C)
Основні документи
Перетворювачі частоти серії Altivar Machine ATV320 призначені для регульованих за швидкістю приводів із трифазними синхронними й асинхронними двигунами, що містять прикладні функції, актуальні для найширшого кола застосувань.
Основні технічні характеристики перетворювачів частоти ATV320:
- Надійне керування асинхронними або синхронними двигунами
- Повноцінна інтеграція в комунікаційну систему будь-якої архітектури
- Компактне або «книжне» виготовлення для вбудовування в усі типи шаф
- Вбудовані функції безпеки
- Збільшена стійкість до агресивних середовищ
Опис
Серія Altivar Machine ATV320 — це пропозиція частотних перетворювачів, розроблених для фірм виробників комплектного обладнання (OEM). Його компактний форм-фактор дозволяє вертикально розміщувати приводи всередині корпусу машини. Він працює з номінальною потужністю до 11 кВт / 15 кінських сил і номінальною напругою від 380 В до 500 В змінного струму. Він також включає в себе паралельне з'єднання двигунів і спеціальних приводів з використанням співвідношення напруга/частота і статичної точності швидкості та енергозбереження для синхронних двигунів з відкритим контуром. Він важить 6,8 кг, а його розміри становлять 180 мм у ширину, 330 мм у висоту та 192 мм у глибину. Altivar Machine ATV320 відповідає простим і розширеним вимогам до застосування для пакування, обробки матеріалів, текстильної справи, завантажувально-розвантажувальних операцій, механічних приводів і підйомників. Він відповідає IEC, UL, TUV, KC та іншим міжнародним стандартам. Аксесуари для монтажу та зовнішні опції (гальмівні резистори, мережеві дроселі, дроселі двигунів, додаткові фільтри ЕМС) доступні з приводами Altivar Machine ATV320. Тип зовнішніх аксесуарів і опцій залежить від потужності привода. Товар поставляється в двох упаковках. Він призначений для вертикального кріплення на панелі завдяки 4 отворам для кріплення. Його повністю інтегровано в EcoStruxure Machine від Schneider Electric через DTM. Можна налаштовувати, контролювати та діагностувати приводи ATV320 безпосередньо в програмному забезпеченні SoMachine та SoMove за допомогою того самого блоку програмного забезпечення (DTM). Він екологічно чистий і відповідає таким директивам, як RoHS, WEEE тощо, що стосуються захисту навколишнього середовища.
| Серія продукту | Altivar Machine ATV320 |
|---|---|
| Тип виробу або компоненту | Перетворювач частоти |
| Конкретне застосування виробу | Складні машини |
| Виконання | Стандартна версія |
| Фізичне виконання привода | Компакт |
| Спосіб кріплення | Монтаж на стіну |
| Протокол порту обміну даними | Modbus послідовний CANopen |
| Опціональний модуль | Комунікаційний модуль, CANopen Комунікаційний модуль, EtherCAT Комунікаційний модуль, Profibus DP V1 Комунікаційний модуль, Profinet Комунікаційний модуль, Ethernet Powerlink Комунікаційний модуль, EtherNet/IP Комунікаційний модуль, DeviceNet |
| [Us] номінальна напруга живлення | 380..500 В - 15...10 % |
| Номінальний вихідний струм | 27,7 А |
| Потужність двигуна [кВт] | 11 кВт для важкий режим роботи |
| Електромагнітний фільтр | Вбудований |
| Виявлена мінімальна ширина позначки | IP20 |
| Кількість дискретних входів | 7 |
|---|---|
| Тип дискретного входу | STO безпечне вимкнення крутного моменту (Safe Torque Off), 24 В постійна напруга, повний опір: 1.5 кОм DI1... DI6 логічні входи, 24 В постійна напруга (30 В) DI5 програмується як імпульсний вхід: 0…30 кГц, 24 В постійна напруга (30 В) |
| Логіка дискретних входів | Позитивна логіка (джерело) Негативна логіка (прийомник) |
| Кількість дискретних виходів | 3 |
| Тип дискретного виходу | Відкритий колектор DQ+ 0…1 кГц 30 В постійний струм 100 мА Відкритий колектор DQ- 0…1 кГц 30 В постійний струм 100 мА |
| Кількість аналогових входів | 3 |
| Тип аналогового входу | AI1 напруга: 0...10 В постійний струм, повний опір: 30 кОм, роздільна здатність 10 біт AI2 біполярна диференційна напруга: +/- 10 В постійний струм, повний опір: 30 кОм, роздільна здатність 10 біт AI3 струм: 0-20 мА (4-20 мА, x-20 мА, 20-x мА або інші схеми конфігур.), повний опір: 250 Ом, роздільна здатність 10 біт |
| Кількість аналогових виходів | 1 |
| Тип аналогового виходу | Програмно-конфігурований струм AQ1: 0...20 мА повний опір 800 Ом, роздільна здатність 10 біт Програмно-конфігурована напруга AQ1: 0...10 В постійний струм повний опір 470 Ом, роздільна здатність 10 біт |
| Тип релейного виходу | Конфігурована релейна логіка R1A 1 нормально відкритий електрична довговічність 100000 циклів Конфігурована релейна логіка R1B 1 нормально закритий електрична довговічність 100000 циклів Конфігурована релейна логіка R1C Конфігурована релейна логіка R2A 1 нормально відкритий електрична довговічність 100000 циклів Конфігурована релейна логіка R2C |
| Максимальний струм перемикання | Релейний вихід R1A, R1B, R1C при резистивний навантаження , cos phi = 1: 3 А при 250 В змінний струм Релейний вихід R1A, R1B, R1C при резистивний навантаження , cos phi = 1: 3 А при 30 В постійний струм Релейний вихід R1A, R1B, R1C, R2A, R2C при індуктивне навантаження , cos phi = 0,4 та L/R = 7 мс: 2 А при 250 В змінний струм Релейний вихід R1A, R1B, R1C, R2A, R2C при індуктивне навантаження , cos phi = 0,4 та L/R = 7 мс: 2 А при 30 В постійний струм Релейний вихід R2A, R2C при резистивний навантаження , cos phi = 1: 5 А при 250 В змінний струм Релейний вихід R2A, R2C при резистивний навантаження , cos phi = 1: 5 А при 30 В постійний струм |
| Мінімальний струм перемикання | Релейний вихід R1A, R1B, R1C, R2A, R2C: 5 мА при 24 В постійний струм |
| Метод доступу | Ведений CANopen |
| Можлива робота у 4 квадрантах | Так |
| Форма керуючої дії асинхронним двигуном | Відношення напружене/частота, 5 точок Векторне керування з датчиком, стандартний Скалярне керування (U/f) - енергозбереж., квадрат. U/f Векторне керування без енкодера - енергозбереження Відношення напружене/частота, 2 точки |
| Форма керуючої дії синхронним двигуном | Векторне керування без давача |
| Максимальна вихідна частоста | 0,599 кГц |
| Лінійне прискорення і уповільнення | Лінеаризація U S CUS Реле захисту від прискорення Регулювання лінійного прискорення і уповільнення Автозупинка прискорення/уповільнення з подачею DC |
| Компенсація ковзання ротора | Автоматичний при будь-якому навантаженні Налаштовується 0..300 % Недоступний при скалярному керуванні U/f (2 чи 5 точок) |
| Частота перемикання | 2..16 кГц регульований 4..16 кГц з коефіцієнтом зниження |
| Номінальна частота перемикання | 4 кГц |
| Тип гальмування | Постійним струмом |
| Інтегрований гальмівний резистор | Так |
| Лінійний струм | 36,6 А при 380 В (важкий режим роботи) 25,6 А при 500 В (важкий режим роботи) |
| Максимальний вхідний струм | 36,6 А |
| Максимальна вихідна напруга | 500 В |
| Повна потужність | 22,2 кВА при 500 В (важкий режим роботи) |
| Частота мережі | 50...60 Гц |
| Допустиме відхилення частоти мережі | 5 % |
| Ймовірний струм КЗ [Isc] | 22 кА |
| Базовий струм навантаження при високому пе | 27,7 А |
| Розсіювана потужність [Вт] | Вентилятор: 370 В при 380 В, частота перемикання 4 кГц |
| З функцією безпечного обмеження швидкості ( | Так |
| З функцією безпечного управління гальмами ( | Ні |
| З функцією безпечної зупинки роботи (SOS) | Ні |
| З функцією безпечного положення (SP) | Ні |
| З функцією безпечної програмованої логіки | Ні |
| З функцією безпечного контролю швидкості (SS | Ні |
| З функцією безпечної зупинки 1 (SS1) | Так |
| З функцією безпечної зупинки 2 (SS2) | Ні |
| З функцією безпечного відключення моменту ( | Так |
| З функцією безпечного обмеження положення ( | Ні |
| З функцією безпечного напрямку (SDI) | Ні |
| Тип захисту | Обриви вхідної фази: привод Перевантаження по струму між вихідн. фазами та землею: привод Захист від перегріву: привод Коротке замикання між фазами двигуна: привод Тепловий захист: привод |
| Ширина | 180 мм |
| Висота | 330 мм |
| Глибина | 198,0 мм |
| Маса нетто | 6,8 кг |
| Короткочасне перевищення моменту | 170…200 % від номінального моменту двигуна |
Dimensions Drawings
Right and Front Views without EMC Plate
Right and Front Views with EMC Plate
Mounting and Clearance
Mounting Types
Mounting Type A: Individual with Ventilation Cover
Only Possible at Ambient Temperature Less or Equal to 50 °C (122 °F)
Mounting Type B: Side by Side, Ventilation Cover Removed
Mounting Type C: Individual, Ventilation Cover Removed
For Operation at Ambient Temperature Above 50 °C (122 °F)
Connections and Schema
Connection Diagrams
Single or Three-phase Power Supply - Diagram With Line Contactor
(1) Line choke (if used)
(2) Use relay output R1 set to operating state Fault to switch Off the product once an error is detected.
Single or Three-phase Power Supply - Diagram With Downstream Contactor
(1) Line choke (if used)
(2) Use relay output R1 set to operating state Fault to switch Off the product once an error is detected.
Control Block Wiring Diagram
(1) Analog output
(2) Analog inputs
(3) Potentiometer SZ1RV1202 (2.2 kΩ) or similar (10 kΩ maximum)
(4) Digital Inputs - Shielding instructions are given in the Electromagnetic Compatibility section
Digital Inputs Wiring
Switch Set to SRC (Source) Position Using the Output Power Supply for the Digital Inputs
Switch Set to SRC (Source) Position and Use of an External Power Supply for the Digital Inputs
Switch Set to SK (Sink) Position Using the Output Power Supply for the Digital Inputs
Switch Set to EXT Position Using an External Power Supply for the Digital Inputs
NOTE :
• STO input is also connected by default on a 24 Vdc terminal. If the external power supply is switched off, the function STO will be triggered.
• To avoid triggering the STO function when switching-on the product, the external power supply must be previously switched on.
