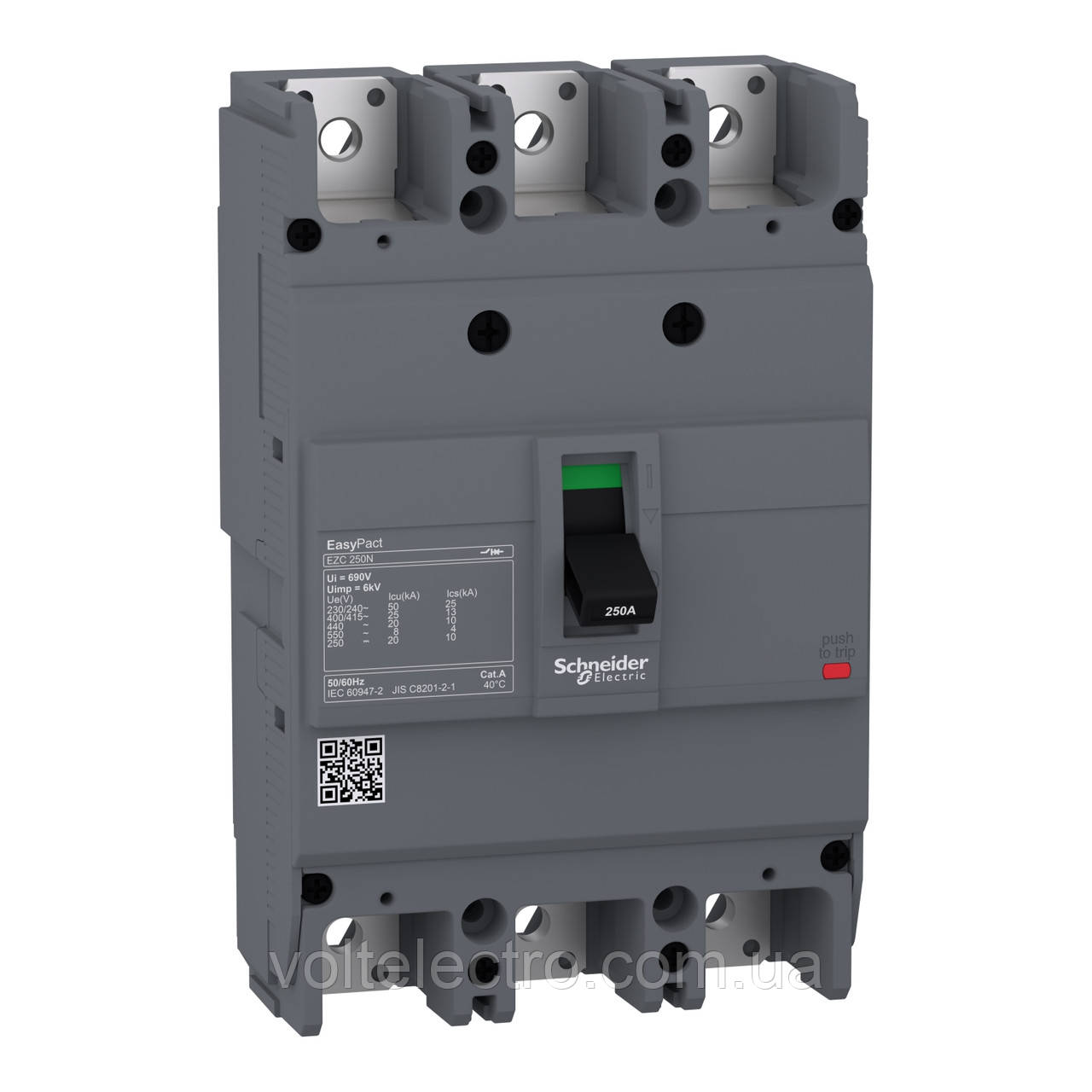

Автоматичний вимикач 200 Ампер, EZC250N, 380 В, 3 полюси, 25 кА, серії Easypact

- В наявності
- Код: EZC250N3200
7 907,26 ₴
6 721,17 ₴
- +380 (68) 052-00-91viber Для замовлень Viber
АВТ.ВИМ.EASYPACT EZC250N 3P3T 25кА 200A
EZC250N3200
Основні документи
Опис
EasyPact EZC250N - це 3-полюсний фіксований автоматичний вимикач, призначений для захисту електроустановок низької напруги. Він використовується для стандартних застосувань у промисловості та будівлях, пропонуючи хорошу продуктивність за конкурентоспроможною ціною. Відключаюча здатність (Icu) становить 25 кА середньоквадратичного значення при 415 В змінного струму 50/60 Гц. Робоча напруга становить 550 В змінного струму 50/60 Гц або 250 В постійного струму. Номінальний струм термомагнітного розчіплювача становить 200 А. Вимикач забезпечує фіксований захист від перевантаження та миттєвий захист від надструму. Ця версія з 3 полюсами (105 мм x 165 мм x 60 мм) поставляється з різними додатковими функціями та аксесуарами. Easypact EZC250N відповідає міжнародним стандартам (IEC 60947, UL 508) і морським сертифікатам.
Документи
Паспорт продукту
action_download_stroke
Інструкція
action_download_stroke
Каталог
action_download_stroke
CAD файли
action_download_stroke
Оцінка впливу на екологію
action_download_stroke
Переглянути всі документи
Цей продукт сумісний із
action_layer_backward
Серія продукту | EasyPact |
---|---|
Тип виробу або компоненту | Автоматичний вимикач |
Назва пристрою | Easypact EZC250N |
Найменування автоматичного вимикача | Easypact EZC250N |
Область застосування продукту | Розподіл |
Опис полюсів | 3P |
Опис захищених полюсів | 3t |
Тип мережі | Постійний струм Змінний струм |
Частота мережі | 50/60 Гц |
[In] номінальний струм | 200 А на 40 °C |
[Ui] номінальна напруга ізоляції | 690 В змінний струм 50/60 Гц відповідно до IEC 60947-2 |
[Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до IEC 60947-2 |
[Ue] номінальна робоча напруга | 550 В змінний струм 50/60 Гц відповідно до IEC 60947-2 250 В постійний струм відповідно до IEC 60947-2 |
Код відключаючої здатності | N |
Відключаюча здатність | 20 кА Icu на 440 В змінний струм 50/60 Гц відповідно до IEC 60947-2 50 кА Icu на 110...130 В змінний струм 50/60 Гц відповідно до IEC 60947-2 50 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до IEC 60947-2 20 кА Icu на 125 В постійний струм 1P відповідно до IEC 60947-2 20 кА Icu на 250 В постійний струм 2P відповідно до IEC 60947-2 25 кА Icu на 380 В змінний струм 50/60 Гц відповідно до IEC 60947-2 25 кА Icu на 400...415 В змінний струм 50/60 Гц відповідно до IEC 60947-2 8 кА Icu на 550 В змінний струм 50/60 Гц відповідно до IEC 60947-2 |
[Ics] номінальна робоча здатність відключенн | 10 кА на 440 В змінний струм 50/60 Гц відповідно до IEC 60947-2 25 кА на 110/130 В змінний струм 50/60 Гц відповідно до IEC 60947-2 10 кА на 125 В постійний струм відповідно до IEC 60947-2 10 кА на 250 В постійний струм відповідно до IEC 60947-2 25 кА на 220/230/240 В змінний струм 50/60 Гц відповідно до IEC 60947-2 4 кА на 550 В змінний струм 50/60 Гц відповідно до IEC 60947-2 12,5 кА на 380 В змінний струм 50/60 Гц відповідно до IEC 60947-2 12,5 кА на 400/415 В змінний струм 50/60 Гц відповідно до IEC 60947-2 |
Відповідність вимогам по ізоляції | Так відповідно до IEC 60947-2 |
Категорія застосування | Категорія A |
Найменування розчеплювача | TM-D |
Технологія розчеплювача | Тепломагнітний |
Номінал розчеплювача | 200 А на 50 °C |
Тип захисту | Захист від перевантаження Захист від короткого замикання |
Ступінь забруднення | 3 відповідно до МЕК 60664-1 3 відповідно до МЕК 947-1 |
Тип керування | Перемикач |
---|---|
Спосіб кріплення | Фіксація |
Монтажна опора | Задня панель |
Верхнє з'єднання | Фронтальний |
З'єднання з нижньої сторони | Фронтальний |
Механічна зносостійкість | 10000 циклів |
Електрична зносостійкість | Категорія A: 5000 циклів 415 В змінний струм 50/60 Гц відповідно до IEC 60947-2 |
Крок підключення | 35 мм |
Місцева сигналізація | Пряма індикація положення контакту |
Уставка захисту нейтралі | Без захисту |
Захист від витоку струму на землю | Відсутній |
Висота | 165 мм |
Ширина | 105 мм |
Глибина | 60 мм |
Основні | |
---|---|
Виробник | Schneider Electric |
Країна виробник | Франція |
Тип ПЗВ | Вимикач |
Технічні характеристики | |
Номінальний струм | 200 А |
