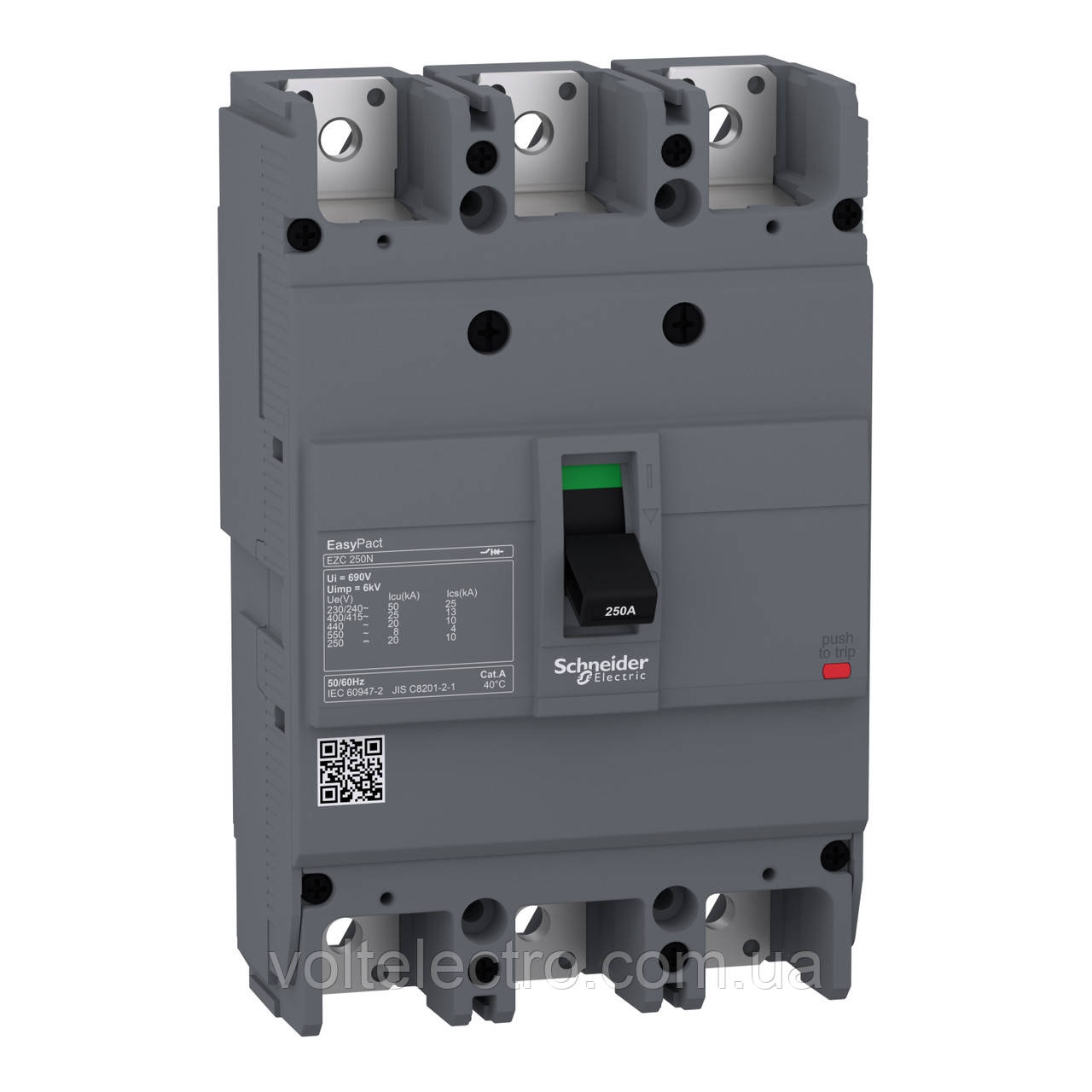

Автоматичний вимикач EZC250N, 250 Ампер, 380 В, 3 полюси, 25 кА, серії Easypact

АВТ.ВИМ.EASYPACT EZC250N 3P3T 25кА 250A

EZC250N3250

Основні документи

CAD файли

Інструкція

Паспорт продукту

Цей продукт сумісний із цими  Аксесуари

ВИНОСНА ПОВОРОТНА РУКОЯТКА EZC/EZCV250

EZEROTE

Додати до списку моїх продуктів

Ціна: 3 110,41 UAH

ПОВОРОТНА РУКОЯТКА EZC/EZCV250

EZEROTDS

Додати до списку моїх продуктів

Ціна: 2 316,13 UAH

3 КЛЕМИ ДЛЯ ОГОЛЕНОГО КАБЕЛЮ 250A EZC250

EZELUG2503

Додати до списку моїх продуктів

Ціна: 1 214,41 UAH

КЛЕМНІ ЗАГЛУШКИ 3P EZC/EZCV250

EZETSHD3P

Додати до списку моїх продуктів

Ціна: 546,80 UAH

3 ПОЛЮСНІ РОЗШИРЮВАЧІ ДЛЯ EZC/EZCV250-3P

EZESPDR3P

Додати до списку моїх продуктів

Ціна: 806,45 UAH

Опис

EasyPact EZC250N - це 3-полюсний фіксований автоматичний вимикач, призначений для захисту електроустановок низької напруги. Він використовується для стандартних застосувань у промисловості та будівлях, пропонуючи хорошу продуктивність за конкурентоспроможною ціною. Відключаюча здатність (Icu) становить 25 кА середньоквадратичного значення при 415 В змінного струму 50/60 Гц. Робоча напруга становить 550 В змінного струму 50/60 Гц або 250 В постійного струму. Номінальний струм термомагнітного розчіплювача становить 250 А. Вимикач забезпечує фіксований захист від перевантаження та миттєвий захист від надструму. Ця версія з 3 полюсами (105 мм x 165 мм x 60 мм) поставляється з різними додатковими функціями та аксесуарами. Easypact EZC250N відповідає міжнародним стандартам (IEC 60947, UL 508) і морським сертифікатам.



Серія продукту	EasyPact
Тип виробу або компоненту	Автоматичний вимикач
Назва пристрою	Easypact EZC250N
Найменування автоматичного вимикача	Easypact EZC250N
Область застосування продукту	Розподіл
Опис полюсів	3P
Опис захищених полюсів	3t
Тип мережі	Постійний струм Змінний струм
Частота мережі	50/60 Гц
[In] номінальний струм	250 А на 40 °C
[Ui] номінальна напруга ізоляції	690 В змінний струм 50/60 Гц відповідно до IEC 60947-2
[Uimp] номінальна імпульсна витримувана напру	6 кВ відповідно до IEC 60947-2
[Ue] номінальна робоча напруга	550 В змінний струм 50/60 Гц відповідно до IEC 60947-2 250 В постійний струм відповідно до IEC 60947-2
Код відключаючої здатності	N
Відключаюча здатність	20 кА Icu на 440 В змінний струм 50/60 Гц відповідно до IEC 60947-2 50 кА Icu на 110...130 В змінний струм 50/60 Гц відповідно до IEC 60947-2 50 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до IEC 60947-2 20 кА Icu на 125 В постійний струм 1P відповідно до IEC 60947-2 20 кА Icu на 250 В постійний струм 2P відповідно до IEC 60947-2 25 кА Icu на 380 В змінний струм 50/60 Гц відповідно до IEC 60947-2 25 кА Icu на 400...415 В змінний струм 50/60 Гц відповідно до IEC 60947-2 8 кА Icu на 550 В змінний струм 50/60 Гц відповідно до IEC 60947-2
[Ics] номінальна робоча здатність відключенн	10 кА на 440 В змінний струм 50/60 Гц відповідно до IEC 60947-2 25 кА на 110/130 В змінний струм 50/60 Гц відповідно до IEC 60947-2 10 кА на 125 В постійний струм відповідно до IEC 60947-2 10 кА на 250 В постійний струм відповідно до IEC 60947-2 25 кА на 220/230/240 В змінний струм 50/60 Гц відповідно до IEC 60947-2 4 кА на 550 В змінний струм 50/60 Гц відповідно до IEC 60947-2 12,5 кА на 380 В змінний струм 50/60 Гц відповідно до IEC 60947-2 12,5 кА на 400/415 В змінний струм 50/60 Гц відповідно до IEC 60947-2
Відповідність вимогам по ізоляції	Так відповідно до IEC 60947-2
Категорія застосування	Категорія A
Найменування розчеплювача	TM-D
Технологія розчеплювача	Тепломагнітний
Номінал розчеплювача	250 А на 50 °C
Тип захисту	Захист від короткого замикання Захист від перевантаження
Ступінь забруднення	3 відповідно до МЕК 60664-1 3 відповідно до МЕК 947-1

Дополнительно

Тип керування	Перемикач
Спосіб кріплення	Фіксація
Монтажна опора	Задня панель
Верхнє з'єднання	Фронтальний
З'єднання з нижньої сторони	Фронтальний
Механічна зносостійкість	10000 циклів
Електрична зносостійкість	Категорія A: 5000 циклів 415 В змінний струм 50/60 Гц відповідно до IEC 60947-2
Крок підключення	35 мм
Місцева сигналізація	Пряма індикація положення контакту
Уставка захисту нейтралі	Без захисту
Захист від витоку струму на землю	Відсутній

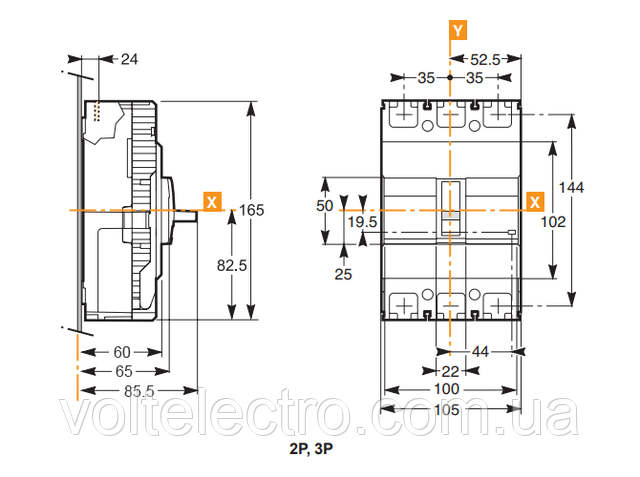

Висота	165 мм
Ширина	105 мм
Глибина	60 мм
