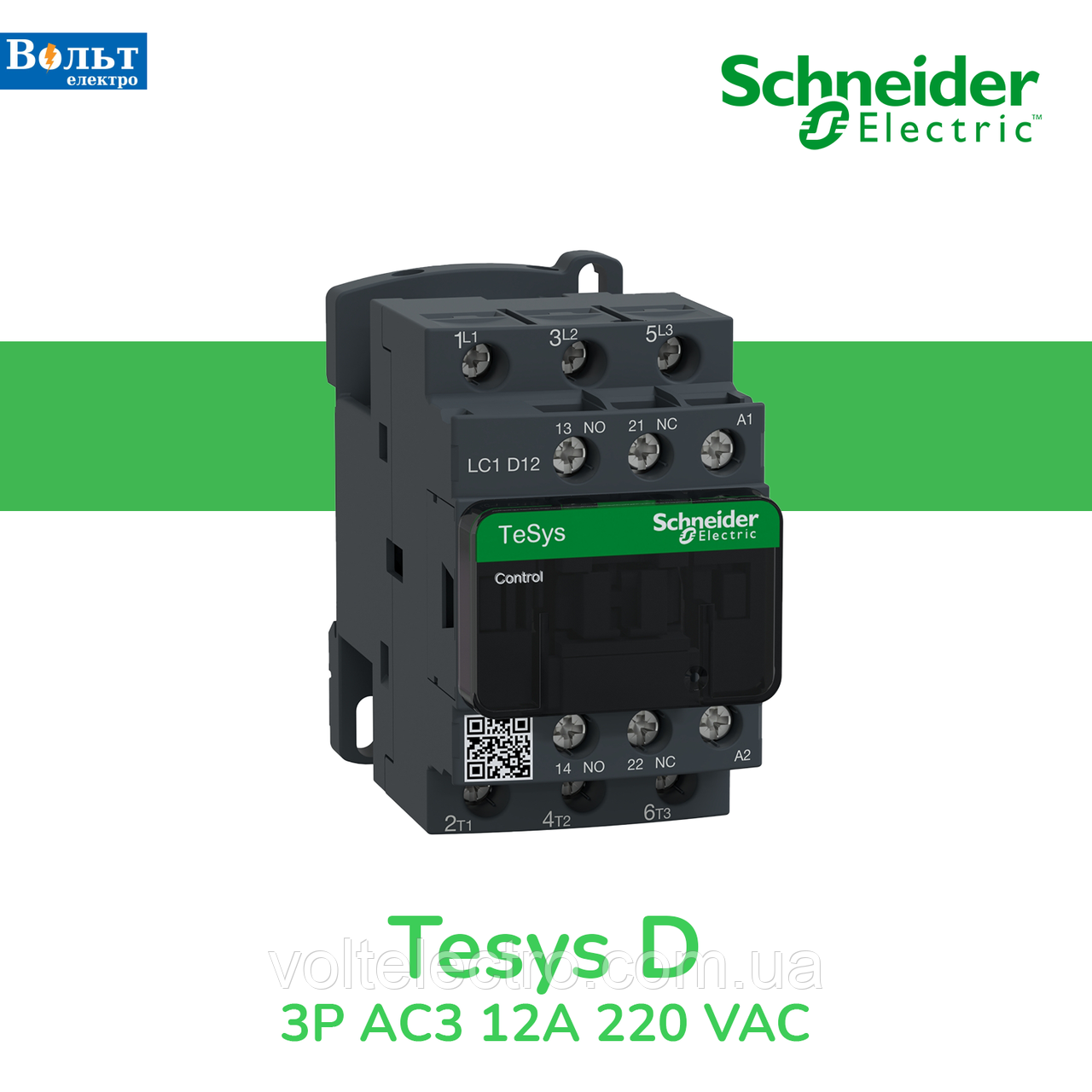

Контактор TeSys LC1D 3P 12 А 220В AC 5,5 кВт, 1 NO + 1 NC
- В наявності
- Код: LC1D12M7
1 416,49 ₴
1 204,02 ₴
- +380 (68) 052-00-91viber Для замовлень Viber
Відео: 1
КОНТАКТОР 3Р,12A,НО+НЗ,220В 50Гц
LC1D12M7
Опис
Контактор TeSys D, 3 полюси (3 NО), для керування двигуном до 12 A/690 В AC-3/3e (5,5 кВт при 400 В). Котушка змінного струму 220 В 50/60 Гц, вбудовані допоміжні контакти 1NO+1NC (дзеркально сертифіковані NC), підключення здійснюється за допомогою гвинтових клем. Для робочої швидкості до 3600 циклів/год і навколишнього середовища до 60°C він забезпечує високу надійність і довговічність. Компактний (ширина 45 мм), монтаж здійснюється на DIN-рейку або кріплення гвинтами. Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, Marine), відповідає вимогам Green Premium (RoHS/REACh).
LC1D12M7 — компактний триполюсний контактор TeSys D від Schneider Electric для встановлення на електродвигуни до 5.5kW@400V. Обладнаний котушкою на 220 V 50/60 Hz AC і вбудованими допоміжними контактами 1НО+1НЗ, підходить для будь-яких систем захисту двигун завдяки сертифікованому додатковому НЗ контакту. Має високу надійність і зносостійкість, підходить для кріплення на DIN-рейку. Доступність у всьому світі, сертифікований за безліччю стандартів (IEC, UL, CSA, CCC, EAC, Marine) і підходить під умови Green Premium (RoHs/Reach).
- Компактний, 45 мм завширшки, підходить для кріплення на DIN-рейку або монтажну плату.
- Чіткий поділ ланцюгів живлення й контролю, легкий доступ до котушки та додаткових контактів.
- Обладнаний котушкою на 220V, розрахованою на 50 або 60Hz AC.
- Має 2 вбудовані контакти 1НО + 1 НЗ, сертифікований додатковий НЗ контакт, що дає змогу використовувати контактор у системах захисту двигуна.
- Висока зносостійкість, гарантовано 2 мільйони циклів в умовах 12A AC-3 440V.
- Ударостійкий, з високою потужністю увімкнення й вимкнення до 20 In.
- Приєднання за допомогою гвинтових затискачів.
- Тип виробу/компоненту: Контактор
- Тип напруги керування: AC (перемін.)
- Номін. раб. струм Ie за AC-1, 400 В:25 А
- Номін. раб. струм Ie за AC-3, 400 В:12 А
- Комплектний пристрій у корпусі: Немає
- Тип підключення силовий електрич. ланцюги: Гвинтове з'єднання
- Номін. комутуємо. потужність за AC-3, 400 В:5,5 кВт
- Номін. комутуємо. потужність за AC-4, 400 В: 3,7 кВт
- Номін. напруга живлення ланцюга керування Us AC 50 Гц:220 В
- Номін. напруга живлення ланцюга керування Us AC 60 Гц:220 В
- Кількість нормально розімкнених (НО) силових контактів: 3
- Кількість упорається. нормально замкнутих (НЗ) контактів:1
- Кількість удобрює. нормально розімкнених контактів: 1
Цей продукт сумісний із цими Допоміжні засоби
ДОДАТ.КОНТ.БЛОК 2НО+2НЗ ФР.МОНТ.
star_stroke
Додати до списку моїх продуктівЦіна: 513,18 UAH
ДОДАТ.КОНТ.БЛОК 1НО+1НЗ ФР.МОНТ.
star_stroke
Додати до списку моїх продуктівЦіна: 292,18 UAH
star_stroke
Додати до списку моїх продуктівЦіна: 292,18 UAH
ДОДАТ.КОНТ.БЛОК НЗ+НО БОК.МОНТ.
star_stroke
Додати до списку моїх продуктівЦіна: 359,88 UAH
ДОДАТ.КОНТ.БЛОК З ВИТРИМКОЮ ЧАСУ
star_stroke
Додати до списку моїх продуктівЦіна: 1 881,51 UAH
star_stroke
Додати до списку моїх продуктівЦіна: 513,18 UAH
star_stroke
Додати до списку моїх продуктівЦіна: 2 887,77 UAH
ДОДАТ.КОНТ.БЛОК 3НО+1НЗ ФР.МОНТ.
star_stroke
Додати до списку моїх продуктівЦіна: 513,18 UAH
star_stroke
Додати до списку моїх продуктівЦіна: 292,18 UAH
ДОДАТ.КОНТ.БЛОК З ВИТРИМКОЮ ЧАСУ
star_stroke
Додати до списку моїх продуктівЦіна: 1 881,51 UAH
star_stroke
Додати до списку моїх продуктівЦіна: 359,88 UAH
ДОДАТ.КОНТ.БЛОК З ВИТРИМКОЮ ЧАСУ
star_stroke
Додати до списку моїх продуктівЦіна: 2 044,85 UAH
Серія продукту | TeSys Deca |
---|---|
Тип виробу або компоненту | Контактор |
Назва пристрою | LC1D |
Застосування контактора | Резистивне навантаження Управління двигуном |
Категорія застосування | AC-4 AC-1 AC-3 AC-3e |
Опис полюсів | 3P |
[Ue] номінальна робоча напруга | Коло подачі живлення: <= 690 В змінний струм 25...400 Гц Коло подачі живлення: <= 300 В постійний струм |
[Ie] номінальний робочий струм | 25 А (на < 60 °C) на <= 440 В змінний струм AC-1 для коло подачі живлення 12 А (на < 60 °C) на <= 440 В змінний струм AC-3 для коло подачі живлення 12 А (на < 60 °C) на <= 440 В змінний струм AC-3e для коло подачі живлення |
[Uc] напруга ланцюга керування | 220 В змінний струм 50/60 Гц |
Потужність двигуна [кВт] | 3 кВт на 220...230 В змінний струм 50/60 Гц (AC-3) 5,5 кВт на 380...400 В змінний струм 50/60 Гц (AC-3) 5,5 кВт на 415...440 В змінний струм 50/60 Гц (AC-3) 7,5 кВт на 500 В змінний струм 50/60 Гц (AC-3) 7,5 кВт на 660...690 В змінний струм 50/60 Гц (AC-3) 3,7 кВт на 400 В змінний струм 50/60 Гц (AC-4) 3 кВт на 220...230 В змінний струм 50/60 Гц (AC-3e) 5,5 кВт на 380...400 В змінний струм 50/60 Гц (AC-3e) 5,5 кВт на 415...440 В змінний струм 50/60 Гц (AC-3e) 7,5 кВт на 500 В змінний струм 50/60 Гц (AC-3e) 7,5 кВт на 660...690 В змінний струм 50/60 Гц (AC-3e) |
---|---|
Потужність двигуна [к.с.] | 0,5 к.с на 115 В змінний струм 50/60 Гц для 1 фаза двигуни 2 к.с на 230/240 В змінний струм 50/60 Гц для 1 фаза двигуни 3 к.с на 200/208 В змінний струм 50/60 Гц для 3 фази двигуни 3 к.с на 230/240 В змінний струм 50/60 Гц для 3 фази двигуни 7,5 к.с на 460/480 В змінний струм 50/60 Гц для 3 фази двигуни 10 к.с на 575/600 В змінний струм 50/60 Гц для 3 фази двигуни |
Код сумісності | LC1D |
Компонування полюсного контакту | 3 NO (ГЕРМЕТИЧНИЙ) |
Захисна кришка | З |
[Ith] умовний тепловий струм у відкритому вик | 25 А (на 60 °C) для коло подачі живлення 10 А (на 60 °C) для схема сигналізації |
Номінальна вмикаюча здатність [Irms] | 250 А на 440 В для коло подачі живлення відповідно до МЕК 60947 140 А змінний струм для схема сигналізації відповідно до IEC 60947-5-1 250 А постійний струм для схема сигналізації відповідно до IEC 60947-5-1 |
Номінальна здатність відключення | 250 А на 440 В для коло подачі живлення відповідно до МЕК 60947 |
[Icw] номінальний короткочасно допустимий ст | 105 А на <40 °C - 10 с для коло подачі живлення 210 А на <40 °C - 1 с для коло подачі живлення 30 А на <40 °C - 10 хв для коло подачі живлення 61 А на <40 °C - 1 хв для коло подачі живлення 100 А - 1 с для схема сигналізації 120 А - 500 мс для схема сигналізації 140 А - 100 мс для схема сигналізації |
Номінальний струм запобіжника | 10 А gG для схема сигналізації відповідно до IEC 60947-5-1 40 А gG на <= 690 В координація тип 1 для коло подачі живлення 25 А gG на <= 690 В координація тип 2 для коло подачі живлення |
Середній імпеданс | 2,5 мОм - Ith 25 А 50 Гц для коло подачі живлення |
Розсіювана потужність на полюс | 0,36 В AC-3 1,56 В AC-1 0,36 В AC-3e |
[Ui] номінальна напруга ізоляції | Коло подачі живлення: 690 В відповідно до МЕК 60947-4-1 Коло подачі живлення: 600 В CSA сертифікований Коло подачі живлення: 600 В UL сертифікований Схема сигналізації: 690 В відповідно до IEC 60947-1 Схема сигналізації: 600 В CSA сертифікований Схема сигналізації: 600 В UL сертифікований |
Категорія перенапруги | ІІІ |
Ступінь забруднення | 3 |
[Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до МЕК 60947 |
Рівень надійності безпеки | B10d = 1369863 циклів контактор з номінальним навантаженням відповідно до EN/ISO 13849-1 B10d = 20000000 циклів контактор з механічним навантаженням відповідно до EN/ISO 13849-1 |
Механічна зносостійкість | 15 мільйонів циклів |
Електрична зносостійкість | 2 мільйонів циклів 12 А AC-3 на Ue <= 440 В 0,8 мільйонів циклів 25 А AC-1 на Ue <= 440 В 2 мільйонів циклів 12 А AC-3e на Ue <= 440 В |
Тип схеми керування | Змінний струм на 50/60 Гц стандартний |
Технологія катушки | Без вбудованого модуля придушення |
Межі напруги ланцюга керування | 0.3...0.6 Uc (-40…70 °C):випадання змінний струм 50/60 Гц 0.8...1.1 Uc (-40…60 °C):робочий змінний струм 50 Гц 0.85...1.1 Uc (-40…60 °C):робочий змінний струм 60 Гц 1...1.1 Uc (60…70 °C):робочий змінний струм 50/60 Гц |
Пускова потужність [ВА] | 70 В·А 60 Гц cos phi 0,75 (на 20 °C) 70 В·А 50 Гц cos phi 0,75 (на 20 °C) |
Утримувана споживана потужність [ВА] | 7,5 В·А 60 Гц cos phi 0,3 (на 20 °C) 7 В·А 50 Гц cos phi 0,3 (на 20 °C) |
Розсіювання потужності | 2…3 В на 50/60 Гц |
Робочий час | 12...22 мс закриття 4...19 мс відкриття |
Максимальна робоча швидкість | 3600 цикл/год на < 60 °C |
Клеми підключення | Коло подачі живлення: гвинтовий затискач 1 1…4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Коло подачі живлення: гвинтовий затискач 2 1…4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Коло подачі живлення: гвинтовий затискач 1 1…4 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Коло подачі живлення: гвинтовий затискач 2 1…2,5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Коло подачі живлення: гвинтовий затискач 1 1…4 мм² - жорсткість кабелю: Твердий без кабельного наконечника Коло подачі живлення: гвинтовий затискач 2 1…4 мм² - жорсткість кабелю: Твердий без кабельного наконечника Ланцюг управління: гвинтовий затискач 1 1…4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Ланцюг управління: гвинтовий затискач 2 1…4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Ланцюг управління: гвинтовий затискач 1 1…4 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Ланцюг управління: гвинтовий затискач 2 1…2,5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Ланцюг управління: гвинтовий затискач 1 1…4 мм² - жорсткість кабелю: Твердий без кабельного наконечника Ланцюг управління: гвинтовий затискач 2 1…4 мм² - жорсткість кабелю: Твердий без кабельного наконечника |
Момент затягування | Коло подачі живлення: 1,7 Н.м - на гвинтовий затискач - з викруткою плоский Ø 6 мм Коло подачі живлення: 1,7 Н.м - на гвинтовий затискач - з викруткою Philips № 2 Ланцюг управління: 1,7 Н.м - на гвинтовий затискач - з викруткою плоский Ø 6 мм Ланцюг управління: 1,7 Н.м - на гвинтовий затискач - з викруткою Philips № 2 Ланцюг управління: 1,7 Н.м - на гвинтовий затискач - з викруткою хрестоподібний № 2 Коло подачі живлення: 1,7 Н.м - на гвинтовий затискач - з викруткою хрестоподібний № 2 |
Компонування допоміжного контакту | 1 нормально відкритий + 1 нормально закритий |
Тип допоміжних контактів | Тип механічно з'єднані 1 нормально відкритий + 1 нормально закритий відповідно до IEC 60947-5-1 тип дзеркальний контакт 1 нормально закритий відповідно до МЕК 60947-4-1 |
Частота сигнального ланцюга | 25...400 Гц |
Мінімальна напруга перемикання | 17 В для схема сигналізації |
Мінімальний струм перемикання | 5 мА для схема сигналізації |
Опір ізоляції | > 10 МОм для схема сигналізації |
Час не перекриття контактів | 1,5 мс при знеструмленні між NC та NO контактом 1,5 мс при ввімкненні живлення між NC та NO контактом |
Монтажна опора | Рейка Пластина |
Стандарти | CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 МЕК 60947-4-1 IEC 60947-5-1 UL 508 МЕК 60335-1 |
---|---|
Сертифікація виробу | BV GOST CSA RINA LROS (Lloyds реєстр судноплавства) DNV UL GL CCC UKCA |
Ступінь захисту | IP20 Передня панель відповідно до IEC 60529 |
Захисна обробка | TH відповідно до МЕК 60068-2-30 |
Кліматична стійкість | Відповідно до IACS E10 вплив вологого тепла відповідно до МЕК 60947-1 додаток Q категорія D вплив вологого тепла |
Допустима температура довкілля навколо при | -40…60 °C 60…70 °C зі зниженням |
Висота над рівнем моря | 0...3000 m |
Вогнестійкість | 850 °C відповідно до МЕК 60695-2-1 |
Вогнестійкість | V1 відповідно до UL 94 |
Механічна стійкість | Вібрації контактор розімкнено (2 Гн, 5...300 Гц) Вібрації контактор замкнутий (4 Гн, 5...300 Гц) Удари контактор розімкнено (10 Гн протягом 11 мс) Удари контактор замкнутий (15 Гн за 11 мс) |
Висота | 77 мм |
Ширина | 45 мм |
Глибина | 86 мм |
Маса нетто | 0,325 кг |
Connections and Schema
Wiring
Основні | |
---|---|
Виробник | Schneider Electric |
Країна виробник | Франція |
Тип контактора | Реверсивний |
Теплове реле | Ні |
Номінальна напруга котушки | 220 В |
Номінальний струм | 12 А |
