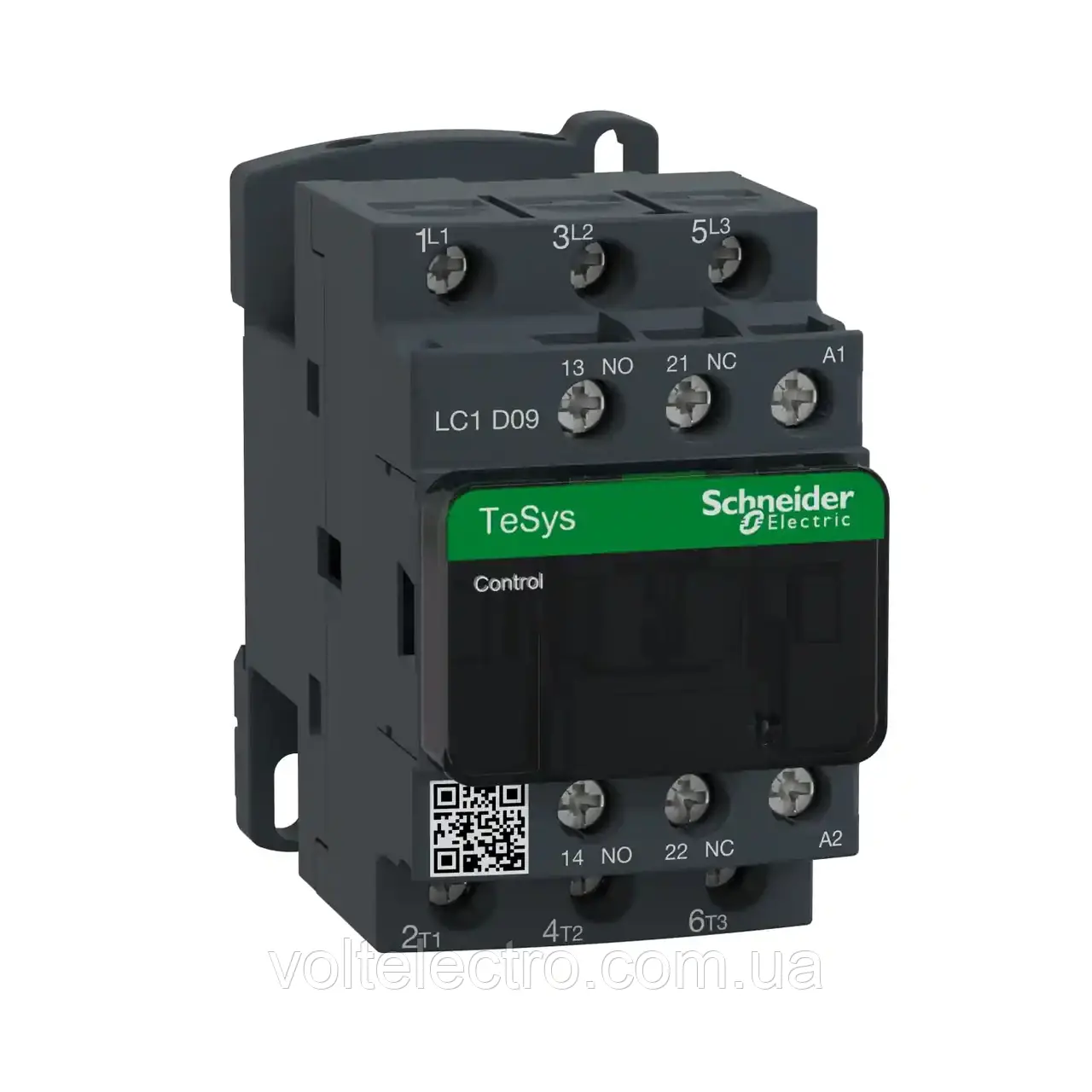

КОНТАКТОР 3Р,9A,НО+НЗ,220В 50Гц

LC1D09M7

Основні документи

Паспорт продукту

Інструкція

Каталог

Документ CAD

Опис

Wiring

Контактор TeSys D, 3 полюси (3 NO), для керування двигуном до 9A/690V AC-3/3e (4kW при 400V). Котушка змінного струму 220 В 50/60 Гц, вбудовані допоміжні контакти 1NO+1NC (дзеркально сертифіковані NC), підключення здійснюється за допомогою гвинтових клем. Для робочої швидкості до 3600 циклів/год і навколишнього середовища до 60°C, він забезпечує високу надійність і довговічність для вимогливих застосувань. Компактний (ширина 45 мм), монтаж здійснюється на DIN-рейку або кріплення гвинтами. Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, Marine), відповідає вимогам Green Premium (RoHS/REACh).

• Компактний, 45 мм в ширину, підходить для кріплення на DIN-рейку або на монтажну плату.
• Чітке розділення ланцюгів живлення і контролю, легкий доступ до котушки і додатковим контактів.
• Обладнаний котушкою на 220V, розрахованої на 50 або 60Hz AC.
• Має 2 вбудованих контакту 1НО + 1НЗ, сертифікований додатковий НЗ контакт, що дозволяє використовувати контактор в системах захисту двигуна.
• Висока зносостійкість, гарантовано 2 мільйони циклів в умовах 9A AC-3 440V.
• Ударостійкий, з високою потужністю включення і відключення до 20 In.
• Приєднання за допомогою гвинтових затискачів.

• Тип виробу/компонента:Контактор
• Тип напруги керування:AC (змін.)
• Номін. раб. струм Ie при AC-1, 400 В:25
• Номін. раб. струм Ie при AC-3, 400 В:9 А
• Комплектний пристрій в корпусі:Немає
• Тип підключення силової електричних ма. ланцюги:Гвинтове з'єднання
• Номін. коммутіруя. потужність при AC-3, 400 В:4 кВт
• Номін. коммутіруя. потужність при AC-4, 400 В:2,2 кВт
• Номін. напруга живлення ланцюга управління Us AC 50 Гц:220 В
• Номін. напруга живлення ланцюга управління Us AC 60 Гц:220 В
• Кількість нормально розімкнутих (АЛЕ) силових контактів:3
• Кількість вспомогат. нормально замкнутих (НЗ) контактів:1
• Кількість вспомогат. нормально розімкнутих (АЛЕ) контактів:1

Головне

Серія продукту	TeSys Deca
Тип виробу або компоненту	Контактор
Назва пристрою	LC1D
Застосування контактора	Управління двигуном Резистивне навантаження
Категорія застосування	AC-4 AC-3 AC-1 AC-3e
Опис полюсів	3P
[Ue] номінальна робоча напруга	Коло подачі живлення: <= 690 В змінний струм 25...400 Гц Коло подачі живлення: <= 300 В постійний струм
[Ie] номінальний робочий струм	9 А (на < 60 °C) на <= 440 В змінний струм AC-3 для коло подачі живлення 25 А (на < 60 °C) на <= 440 В змінний струм AC-1 для коло подачі живлення 9 А (на < 60 °C) на <= 440 В змінний струм AC-3e для коло подачі живлення
[Uc] напруга ланцюга керування	220 В змінний струм 50/60 Гц

Додаткове

Потужність двигуна [кВт]	2,2 кВт на 220...230 В змінний струм 50/60 Гц (AC-3) 4 кВт на 380...400 В змінний струм 50/60 Гц (AC-3) 4 кВт на 415...440 В змінний струм 50/60 Гц (AC-3) 5,5 кВт на 500 В змінний струм 50/60 Гц (AC-3) 5,5 кВт на 660...690 В змінний струм 50/60 Гц (AC-3) 2,2 кВт на 400 В змінний струм 50/60 Гц (AC-4) 2,2 кВт на 220...230 В змінний струм 50/60 Гц (AC-3e) 4 кВт на 380...400 В змінний струм 50/60 Гц (AC-3e) 4 кВт на 415...440 В змінний струм 50/60 Гц (AC-3e) 5,5 кВт на 500 В змінний струм 50/60 Гц (AC-3e) 5,5 кВт на 660...690 В змінний струм 50/60 Гц (AC-3e)
Потужність двигуна [к.с.]	1 к.с на 230/240 В змінний струм 50/60 Гц для 1 фаза двигуни 2 к.с на 200/208 В змінний струм 50/60 Гц для 3 фази двигуни 2 к.с на 230/240 В змінний струм 50/60 Гц для 3 фази двигуни 5 к.с на 460/480 В змінний струм 50/60 Гц для 3 фази двигуни 7,5 к.с на 575/600 В змінний струм 50/60 Гц для 3 фази двигуни 0,33 к.с на 115 В змінний струм 50/60 Гц для 1 фаза двигуни
Код сумісності	LC1D
Компонування полюсного контакту	3 NO (ГЕРМЕТИЧНИЙ)
Захисна кришка	З
[Ith] умовний тепловий струм у відкритому вик	25 А (на 60 °C) для коло подачі живлення 10 А (на 60 °C) для схема сигналізації
Номінальна вмикаюча здатність [Irms]	250 А на 440 В для коло подачі живлення відповідно до МЕК 60947 140 А змінний струм для схема сигналізації відповідно до IEC 60947-5-1 250 А постійний струм для схема сигналізації відповідно до IEC 60947-5-1
Номінальна здатність відключення	250 А на 440 В для коло подачі живлення відповідно до МЕК 60947
[Icw] номінальний короткочасно допустимий ст	105 А на <40 °C - 10 с для коло подачі живлення 210 А на <40 °C - 1 с для коло подачі живлення 30 А на <40 °C - 10 хв для коло подачі живлення 61 А на <40 °C - 1 хв для коло подачі живлення 100 А - 1 с для схема сигналізації 120 А - 500 мс для схема сигналізації 140 А - 100 мс для схема сигналізації
Номінальний струм запобіжника	10 А gG для схема сигналізації відповідно до IEC 60947-5-1 25 А gG на <= 690 В координація тип 1 для коло подачі живлення 20 А gG на <= 690 В координація тип 2 для коло подачі живлення
Середній імпеданс	2,5 мОм - Ith 25 А 50 Гц для коло подачі живлення
Розсіювана потужність на полюс	1,56 В AC-1 0,2 В AC-3 0,2 В AC-3e
[Ui] номінальна напруга ізоляції	Коло подачі живлення: 690 В відповідно до МЕК 60947-4-1 Коло подачі живлення: 600 В CSA сертифікований Коло подачі живлення: 600 В UL сертифікований Схема сигналізації: 690 В відповідно до IEC 60947-1 Схема сигналізації: 600 В CSA сертифікований Схема сигналізації: 600 В UL сертифікований
Категорія перенапруги	ІІІ
Ступінь забруднення	3
[Uimp] номінальна імпульсна витримувана напру	6 кВ відповідно до МЕК 60947
Рівень надійності безпеки	B10d = 1369863 циклів контактор з номінальним навантаженням відповідно до EN/ISO 13849-1 B10d = 20000000 циклів контактор з механічним навантаженням відповідно до EN/ISO 13849-1
Механічна зносостійкість	15 мільйонів циклів
Електрична зносостійкість	0,6 мільйонів циклів 25 А AC-1 на Ue <= 440 В 2 мільйонів циклів 9 А AC-3 на Ue <= 440 В 2 мільйонів циклів 9 А AC-3e на Ue <= 440 В
Тип схеми керування	Змінний струм на 50/60 Гц стандартний
Технологія катушки	Без вбудованого модуля придушення
Межі напруги ланцюга керування	0.3...0.6 Uc (-40…70 °C):випадання змінний струм 50/60 Гц 0.8...1.1 Uc (-40…60 °C):робочий змінний струм 50 Гц 0.85...1.1 Uc (-40…60 °C):робочий змінний струм 60 Гц 1...1.1 Uc (60…70 °C):робочий змінний струм 50/60 Гц
Пускова потужність [ВА]	70 В·А 60 Гц cos phi 0,75 (на 20 °C) 70 В·А 50 Гц cos phi 0,75 (на 20 °C)
Утримувана споживана потужність [ВА]	7,5 В·А 60 Гц cos phi 0,3 (на 20 °C) 7 В·А 50 Гц cos phi 0,3 (на 20 °C)
Розсіювання потужності	2…3 В на 50/60 Гц
Робочий час	12...22 мс закриття 4...19 мс відкриття
Максимальна робоча швидкість	3600 цикл/год at 60 °C
Клеми підключення	Коло подачі живлення: гвинтовий затискач 1 1…4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Коло подачі живлення: гвинтовий затискач 2 1…4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Коло подачі живлення: гвинтовий затискач 1 1…4 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Коло подачі живлення: гвинтовий затискач 2 1…2,5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Коло подачі живлення: гвинтовий затискач 1 1…4 мм² - жорсткість кабелю: твердий без кабельного наконечника Коло подачі живлення: гвинтовий затискач 2 1…4 мм² - жорсткість кабелю: твердий без кабельного наконечника Ланцюг управління: гвинтовий затискач 1 1…4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Ланцюг управління: гвинтовий затискач 2 1…4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Ланцюг управління: гвинтовий затискач 1 1…4 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Ланцюг управління: гвинтовий затискач 2 1…2,5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Ланцюг управління: гвинтовий затискач 1 1…4 мм² - жорсткість кабелю: твердий без кабельного наконечника Ланцюг управління: гвинтовий затискач 2 1…4 мм² - жорсткість кабелю: твердий без кабельного наконечника
Момент затягування	Коло подачі живлення: 1,7 Н.м - на гвинтовий затискач - з викруткою плоский Ø 6 мм Коло подачі живлення: 1,7 Н.м - на гвинтовий затискач - з викруткою Philips № 2 Ланцюг управління: 1,7 Н.м - на гвинтовий затискач - з викруткою плоский Ø 6 мм Ланцюг управління: 1,7 Н.м - на гвинтовий затискач - з викруткою Philips № 2 Ланцюг управління: 1,7 Н.м - на гвинтовий затискач - з викруткою хрестоподібний № 2 Коло подачі живлення: 1,7 Н.м - на гвинтовий затискач - з викруткою хрестоподібний № 2
Компонування допоміжного контакту	1 нормально відкритий + 1 нормально закритий
Тип допоміжних контактів	тип механічно з'єднані 1 нормально відкритий + 1 нормально закритий відповідно до IEC 60947-5-1 тип дзеркальний контакт 1 нормально закритий відповідно до МЕК 60947-4-1
Частота сигнального ланцюга	25...400 Гц
Мінімальна напруга перемикання	17 В для схема сигналізації
Мінімальний струм перемикання	5 мА для схема сигналізації
Опір ізоляції	> 10 МОм для схема сигналізації
Час не перекриття контактів	1,5 мс при знеструмленні між NC та NO контактом 1,5 мс при ввімкненні живлення між NC та NO контактом
Монтажна опора	Пластина Рейка

Цей продукт сумісний із цими  Допоміжні засоби

ДОДАТ.КОНТ.БЛОК 2НО+2НЗ ФР.МОНТ.





Dimensions Drawings

Dimensions



(1)

Including LAD 4BB

(2)

Minimum electrical clearance







LC1		D09…D18	D093…D123	D099…D129
b	without add-on blocks	77	99	80
b1	with LAD 4BB	94	107	95.5
	with LA4 D●2	110(1)	123(1)	111.5(1)
	with LA4 DF, DT	119(1)	132(1)	120.5(1)
	with LA4 DW, DL	126(1)	139(1)	127.5(1)
c	without cover or add-on blocks	84	84	84
	with cover, without add-on blocks	86	86	86
c1	with LAD N or C (2 or 4 contacts)	117	117	117
c2	with LA6 DK10, LAD 6K10	129	129	129
c3	with LAD T, R, S	137	137	137
	with LAD T, R, S and sealing cover	141	141	141
(1)	Including LAD 4BB.



Connections and Schema

Wiring

Цей продукт сумісний з

Допоміжне обладнання (6)

action_layer_backward

Аксесуари (6)



Технічні характеристики

Головна

Серія продукту	TeSys Deca
Тип виробу або компоненту	Контактор
Назва пристрою	LC1D
Застосування контактора	Motor control Resistive load
Категорія застосування	AC-4 AC-3 AC-1 AC-3e
Опис полюсів	3P
[Ue] номінальна робоча напруга	Силова схема <= 690 В змінний струм 25...400 Hz Силова схема <= 300 В постійний струм
[Ie] номінальний робочий струм	9 А 60 °C) на <= 440 В змінний струм AC-3 для силова схема 25 А 60 °C) на <= 440 В змінний струм AC-1 для силова схема 9 А 60 °C) на <= 440 В змінний струм AC-3e для силова схема
[Uc] control circuit voltage	220 В змінний струм 50/60 Гц

Додаткова інформація

Потужність двигуна [кВт]	2,2 кВт на 220...230 В змінний струм 50/60 Гц (AC-3) 4 кВт на 380...400 В змінний струм 50/60 Гц (AC-3) 4 кВт на 415...440 В змінний струм 50/60 Гц (AC-3) 5,5 кВт на 500 В змінний струм 50/60 Гц (AC-3) 5,5 кВт на 660...690 В змінний струм 50/60 Гц (AC-3) 2,2 кВт на 400 В змінний струм 50/60 Гц (AC-4) 2,2 кВт на 220...230 В змінний струм 50/60 Гц (AC-3e) 4 кВт на 380...400 В змінний струм 50/60 Гц (AC-3e) 4 кВт на 415...440 В змінний струм 50/60 Гц (AC-3e) 5,5 кВт на 500 В змінний струм 50/60 Гц (AC-3e) 5,5 кВт на 660...690 В змінний струм 50/60 Гц (AC-3e)
Потужність двигуна [к.с.]	1 к.с на 230/240 В змінний струм 50/60 Гц для 1 фаза 2 к.с на 200/208 В змінний струм 50/60 Гц для 3 фази 2 к.с на 230/240 В змінний струм 50/60 Гц для 3 фази 5 к.с на 460/480 В змінний струм 50/60 Гц для 3 фази 7,5 к.с на 575/600 В змінний струм 50/60 Гц для 3 фази 0,33 к.с на 115 В змінний струм 50/60 Гц для 1 фаза
Код сумісності	LC1D
Компонування полюсного контакту	3 NO
Сумісність контакту	M2
Захисна кришка	З
[Ith] умовний тепловий струм у відкритому вик	25 А на <60 °C для силова схема 10 А на <60 °C для signalling circuit
Номінальна вмикаюча здатність [Irms]	250 А на 440 В для силова схема в соответствии с IEC 60947 140 А змінний струм для signalling circuit в соответствии с МЕК 60947-5-1 250 А постійний струм для signalling circuit в соответствии с МЕК 60947-5-1
Номінальна здатність відключення	250 А на 440 В для силова схема в соответствии с IEC 60947
[Icw] номінальний короткочасно допустимий ст	105 А на <40 °C - 10 s для силова схема 210 А на <40 °C - 1 с для силова схема 30 А на <40 °C - 10 min для силова схема 61 А на <40 °C - 1 min для силова схема 100 А - 1 с для signalling circuit 120 А - 500 ms для signalling circuit 140 А - 100 ms для signalling circuit
Номінальний струм запобіжника	10 А gG для signalling circuit в соответствии с МЕК 60947-5-1 25 А gG на <= 690 В type 1 для силова схема 20 А gG на <= 690 В type 2 для силова схема
Середній імпеданс	2,5 мОм - Ith 25 А 50 Гц для силова схема
Розсіювана потужність на полюс	1,56 В AC-1 0,2 В AC-3 0,2 В AC-3e
[Ui] номінальна напруга ізоляції	Силова схема 690 В в соответствии с IEC 60947-4-1 Силова схема 600 В CSA Силова схема 600 В UL Signalling circuit 690 В в соответствии с МЕК 60947-1 Signalling circuit 600 В CSA Signalling circuit 600 В UL
Категорія перенапруги	III
Ступінь забруднення	3
[Uimp] номінальна імпульсна витримувана напру	6 кВ в соответствии с IEC 60947
Рівень надійності безпеки	B10d = 1369863 циклів contactor with nominal load в соответствии с EN/ISO 13849-1 B10d = 20000000 циклів contactor with mechanical load в соответствии с EN/ISO 13849-1
Механічна зносостійкість	15 мільйонів циклів
Електрична зносостійкість	0,6 мільйонів циклів 25 А AC-1 <= 440 В 2 мільйонів циклів 9 А AC-3 <= 440 В 2 мільйонів циклів 9 А AC-3e <= 440 В
Тип схеми керування	Змінний струм на 50/60 Гц standard
Технологія катушки	Without built-in suppressor module
Межі напруги ланцюга керування	0.3...0.6 Uc -40…70 °C drop-out змінний струм 50/60 Гц 0.8...1.1 Uc -40…60 °C operational змінний струм 50 Гц 0.85...1.1 Uc -40…60 °C operational змінний струм 60 Hz 1...1.1 Uc 60…70 °C operational змінний струм 50/60 Гц
Пускова потужність [ВА]	70 В·А 60 Гц 0,75 20 °C) 70 В·А 50 Гц 0,75 20 °C)
Утримувана споживана потужність [ВА]	7,5 В·А 60 Гц 0,3 20 °C) 7 В·А 50 Гц 0,3 20 °C)
Розсіювання потужності	2…3 В на 50/60 Гц
Робочий час	12...22 мс closing 4...19 мс opening
Максимальна робоча швидкість	3600 цикл/год на <60 °C
Клеми підключення	Силова схема Гвинтовий затискач 1 1…4 мм² гнучкий без кабельного наконечника Силова схема Гвинтовий затискач 2 1…4 мм² гнучкий без кабельного наконечника Силова схема Гвинтовий затискач 1 1…4 мм² гнучкий з кабельним наконечником Силова схема Гвинтовий затискач 2 1…2,5 мм² гнучкий з кабельним наконечником Силова схема Гвинтовий затискач 1 1…4 мм² Твердий без кабельного наконечника Силова схема Гвинтовий затискач 2 1…4 мм² Твердий без кабельного наконечника Схема керування Гвинтовий затискач 1 1…4 мм² гнучкий без кабельного наконечника Схема керування Гвинтовий затискач 2 1…4 мм² гнучкий без кабельного наконечника Схема керування Гвинтовий затискач 1 1…4 мм² гнучкий з кабельним наконечником Схема керування Гвинтовий затискач 2 1…2,5 мм² гнучкий з кабельним наконечником Схема керування Гвинтовий затискач 1 1…4 мм² Твердий без кабельного наконечника Схема керування Гвинтовий затискач 2 1…4 мм² Твердий без кабельного наконечника
Момент затягування	Силова схема 1,7 Н.м Гвинтовий затискач flat Ø 6 mm Силова схема 1,7 Н.м Гвинтовий затискач Philips No 2 Схема керування 1,7 Н.м Гвинтовий затискач flat Ø 6 mm Схема керування 1,7 Н.м Гвинтовий затискач Philips No 2 Схема керування 1,7 Н.м Гвинтовий затискач pozidriv No 2 Силова схема 1,7 Н.м Гвинтовий затискач pozidriv No 2
Компонування допоміжного контакту	1 нормально відкритий + 1 нормально закритий
Тип допоміжних контактів	Тип mechanically linked 1 нормально відкритий + 1 нормально закритий в соответствии с МЕК 60947-5-1 тип mirror contact 1 нормально закритий в соответствии с IEC 60947-4-1
Частота сигнального ланцюга	25...400 Hz
Мінімальна напруга перемикання	17 В для signalling circuit
Мінімальний струм перемикання	5 мА для signalling circuit
Опір ізоляції	> 10 МОм для signalling circuit
Час не перекриття контактів	1,5 мс on de-energisation between NC and NO contact 1,5 мс on energisation between NC and NO contact
Монтажна опора	Plate Рейка

Навколишнє середовище

Стандарти	CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 МЕК 60947-5-1 UL 508 IEC 60335-1
Сертифікація виробу	BV LROS (Lloyds register of shipping) UL ГОСТ GL DNV CSA RINA CCC UKCA
Ступінь захисту	IP20 Передня панель відповідно доIEC 60529
Захисна обробка	TH в соответствии с IEC 60068-2-30
Кліматична стійкість	В соответствии с IACS E10 exposure to damp heat в соответствии с IEC 60947-1 Annex Q category D exposure to damp heat
Допустима температура довкілля навколо при	-40…60 °C 60…70 °C with derating
Висота над рівнем моря	0...3000 м
Вогнестійкість	850 °C в соответствии с IEC 60695-2-1
Вогнестійкість	V1 відповідно доUL 94
Механічна стійкість	Вібрації contactor open (2 Gn, 5...300 Hz) Вібрації contactor closed (4 Gn, 5...300 Hz) Удари contactor open (10 Gn for 11 ms) Удари contactor closed (15 Gn for 11 ms)
Висота	77 мм
Ширина	45 мм
Глибина	86 мм
Маса нетто	0,32 кг

Dimensions Drawings

Dimensions



(1)

Including LAD 4BB

(2)

Minimum electrical clearance







LC1		D09…D18	D093…D123	D099…D129
b	without add-on blocks	77	99	80
b1	with LAD 4BB	94	107	95.5
	with LA4 D●2	110(1)	123(1)	111.5(1)
	with LA4 DF, DT	119(1)	132(1)	120.5(1)
	with LA4 DW, DL	126(1)	139(1)	127.5(1)
c	without cover or add-on blocks	84	84	84
	with cover, without add-on blocks	86	86	86
c1	with LAD N or C (2 or 4 contacts)	117	117	117
c2	with LA6 DK10, LAD 6K10	129	129	129
c3	with LAD T, R, S	137	137	137
	with LAD T, R, S and sealing cover	141	141	141
(1)	Including LAD 4BB.



Connections and Schema

Wiring
