КОНТАКТОР 3Р,38A,НО+НЗ,220В 50Гц

LC1D38M7







Основні документи



Основні документи

Документи

Паспорт продукту

Інструкція

Каталог

CAD



Цей продукт сумісний із



МЕХАНІЧНЕ БЛОКУВАННЯ

LAD9V2

РЕЗИСТОРНИЙ ЛАНЦЮГ ~110-240В

LAD4RCU

ДОДАТ.КОНТ.БЛОК 2НО+2НЗ ФР.МОНТ.

LADN22

ДОДАТ.КОНТ.БЛОК НЗ+НО БОК.МОНТ.

LAD8N11



ДОДАТ.КОНТ.БЛОК 2НО БОК.МОНТ.

LAD8N20

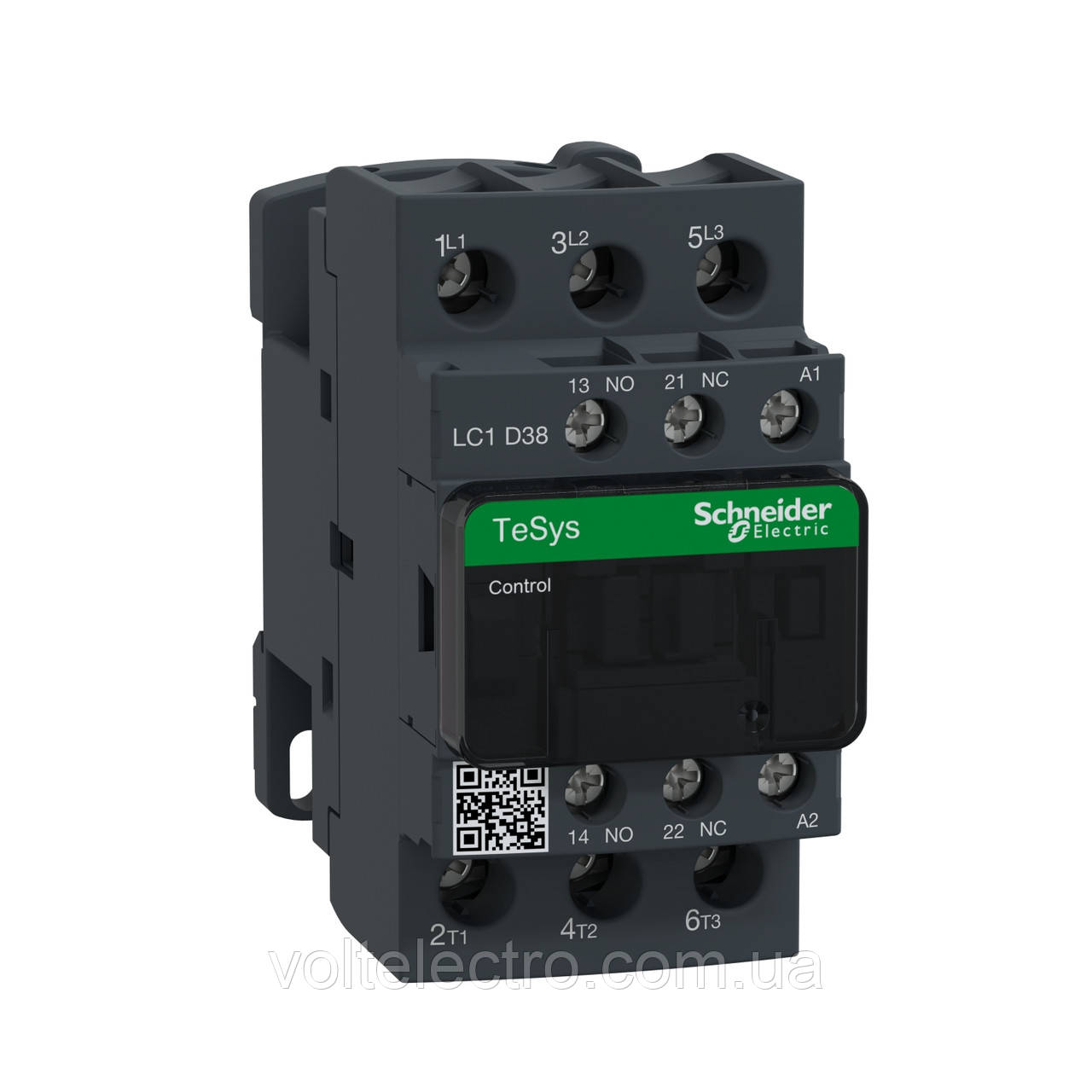

LC1D38M7 — компактний триполюсний контактор TeSys D від Schneider Electric для встановлення на електродвигуни до 20kW@400V. Обладнаний котушкою на 220 V 50/60 Hz AC і вбудованими допоміжними контактами 1НО+1НЗ, підходить для будь-яких систем захисту двигуна завдяки сертифікованому додатковому НЗ контакту. Має високу надійність і зносостійкість, підходить для кріплення на DIN-рейку. Доступність у всьому світі, сертифікований за безліччю стандартів (IEC, UL, CSA, CCC, EAC, Marine) і підходить під умови Green Premium (RoHs/Reach).

• Компактний, 55 мм завширшки, підходить для кріплення на DIN-рейку або монтажну плату.
• Чіткий поділ ланцюгів живлення й контролю, легкий доступ до котушки та додаткових контактів.
• Обладнаний котушкою на 220V, розрахованою на 50 або 60Hz AC.
• Має 2 вбудовані контакти 1НО + 1 НЗ, сертифікований додатковий НЗ контакт, що дає змогу використовувати контактор у системах захисту двигуна.
• Висока зносостійкість, гарантовано 1.6 мільйона циклів в умовах 50A AC-3 440V.
• Ударостійкий, з високою потужністю увімкнення й вимкнення до 20 In.
• Приєднання за допомогою роз'ємів EverLink із гвинтовими затискачами BTR забезпечує постійну якість затискання кабелів.

Технічні характеристики

Главное

Діапазон	TeSys TeSys Deca
Серія продукту	TeSys Deca
Тип виробу або компоненту	Контактор
Назва пристрою	LC1D
Застосування контактора	Управління двигуном Резистивне навантаження
Категорія застосування	AC-4 AC-1 AC-3 AC-3e
Опис полюсів	3P
[Ue] номінальна робоча напруга	Коло подачі живлення: <= 690 В змінний струм 25...400 Гц Коло подачі живлення: <= 300 В постійний струм
[Ie] номінальний робочий струм	50 А (на < 60 °C) на <= 440 В змінний струм AC-1 для коло подачі живлення 38 А (на < 60 °C) на <= 440 В змінний струм AC-3 для коло подачі живлення 38 А (на < 60 °C) на <= 440 В змінний струм AC-3e для коло подачі живлення
[Uc] напруга ланцюга керування	220 В змінний струм 50/60 Гц

Дополнительно

Потужність двигуна [кВт]	18,5 кВт на 500 В змінний струм 50/60 Гц (AC-3) 18,5 кВт на 660...690 В змінний струм 50/60 Гц (AC-3) 7,5 кВт на 400 В змінний струм 50/60 Гц (AC-4) 18,5 кВт на 380...400 В змінний струм 50/60 Гц (AC-3) 9 кВт на 220...230 В змінний струм 50/60 Гц (AC-3) 18,5 кВт на 415...440 В змінний струм 50/60 Гц (AC-3) 18,5 кВт на 500 В змінний струм 50/60 Гц (AC-3e) 18,5 кВт на 660...690 В змінний струм 50/60 Гц (AC-3e) 18,5 кВт на 380...400 В змінний струм 50/60 Гц (AC-3e) 9 кВт на 220...230 В змінний струм 50/60 Гц (AC-3e) 18,5 кВт на 415...440 В змінний струм 50/60 Гц (AC-3e)
Потужність двигуна [к.с.]	10 л.с. на 230/240 В змінний струм 50/60 Гц для 3 фази двигуни 10 л.с. на 200/208 В змінний струм 50/60 Гц для 3 фази двигуни 5 л.с. на 240 В змінний струм 50/60 Гц для 1 фаза двигуни 20 л.с. на 480 В змінний струм 50/60 Гц для 3 фази двигуни 25 л.с. на 600 В змінний струм 50/60 Гц для 3 фази двигуни
Код сумісності	LC1D
Компонування полюсного контакту	3 NO (ГЕРМЕТИЧНИЙ)
Захисна кришка	З
[Ith] умовний тепловий струм у відкритому вик	10 А (на 60 °C) для схема сигналізації 50 А (на 60 °C) для коло подачі живлення
Номінальна вмикаюча здатність [Irms]	140 А змінний струм для схема сигналізації відповідно до IEC 60947-5-1 250 А постійний струм для схема сигналізації відповідно до IEC 60947-5-1 550 А на 440 В для коло подачі живлення відповідно до МЕК 60947
Номінальна здатність відключення	550 А на 440 В для коло подачі живлення відповідно до МЕК 60947
[Icw] номінальний короткочасно допустимий ст	60 А на <40 °C - 10 хв для коло подачі живлення 430 А на <40 °C - 1 с для коло подачі живлення 150 А на <40 °C - 1 хв для коло подачі живлення 310 А на <40 °C - 10 с для коло подачі живлення 100 А - 1 с для схема сигналізації 120 А - 500 мс для схема сигналізації 140 А - 100 мс для схема сигналізації
Номінальний струм запобіжника	10 А gG для схема сигналізації відповідно до IEC 60947-5-1 63 А gG на <= 690 В координація тип 1 для коло подачі живлення 63 А gG на <= 690 В координація тип 2 для коло подачі живлення
Середній імпеданс	2 мОм - Ith 50 А 50 Гц для коло подачі живлення
Розсіювана потужність на полюс	5 Вт AC-1 3 Вт AC-3 3 Вт AC-3e
[Ui] номінальна напруга ізоляції	Коло подачі живлення: 600 В CSA сертифікований Коло подачі живлення: 600 В UL сертифікований Схема сигналізації: 690 В відповідно до IEC 60947-1 Схема сигналізації: 600 В CSA сертифікований Схема сигналізації: 600 В UL сертифікований Коло подачі живлення: 690 В відповідно до МЕК 60947-4-1
Категорія перенапруги	ІІІ
Ступінь забруднення	3
[Uimp] номінальна імпульсна витримувана напру	6 кВ відповідно до МЕК 60947
Рівень надійності безпеки	B10d = 1369863 циклы контактор з номінальним навантаженням відповідно до EN/ISO 13849-1 B10d = 20000000 циклы контактор з механічним навантаженням відповідно до EN/ISO 13849-1
Механічна зносостійкість	15 мільйонів циклів
Електрична зносостійкість	1,4 мільйонів циклів 50 А AC-1 на Ue <= 440 В 1,4 мільйонів циклів 38 А AC-3 на Ue <= 440 В 1,4 мільйонів циклів 38 А AC-3e на Ue <= 440 В
Тип схеми керування	Змінний струм на 50/60 Гц
Технологія катушки	Без вбудованого модуля придушення
Межі напруги ланцюга керування	0.3...0.6 Uc (-40…70 °C):випадання змінний струм 50/60 Гц 0.8...1.1 Uc (-40…60 °C):робочий змінний струм 50 Гц 0.85...1.1 Uc (-40…60 °C):робочий змінний струм 60 Гц 1...1.1 Uc (60…70 °C):робочий змінний струм 50/60 Гц
Пускова потужність [ВА]	70 В·А 60 Гц cos phi 0,75 (на 20 °C) 70 В·А 50 Гц cos phi 0,75 (на 20 °C)
Утримувана споживана потужність [ВА]	7,5 В·А 60 Гц cos phi 0,3 (на 20 °C) 7 В·А 50 Гц cos phi 0,3 (на 20 °C)
Розсіювання потужності	2…3 Вт на 50/60 Гц
Робочий час	4...19 мс відкриття 12...22 мс закриття
Максимальна робоча швидкість	3600 цикл/год at 60 °C
Клеми підключення	Ланцюг управління: гвинтові затискачі 2 1…2,5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Ланцюг управління: гвинтові затискачі 1 1…4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Ланцюг управління: гвинтові затискачі 2 1…4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Ланцюг управління: гвинтові затискачі 1 1…4 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Ланцюг управління: гвинтові затискачі 1 1…4 мм² - жорсткість кабелю: твердий без кабельного наконечника Ланцюг управління: гвинтові затискачі 2 1…4 мм² - жорсткість кабелю: твердий без кабельного наконечника Коло подачі живлення: гвинтові затискачі 1 2,5…10 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Коло подачі живлення: гвинтові затискачі 2 2,5…10 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Коло подачі живлення: гвинтові затискачі 1 1…10 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Коло подачі живлення: гвинтові затискачі 2 1,5…6 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Коло подачі живлення: гвинтові затискачі 1 1,5…10 мм² - жорсткість кабелю: твердий без кабельного наконечника Коло подачі живлення: гвинтові затискачі 2 2,5…10 мм² - жорсткість кабелю: твердий без кабельного наконечника
Момент затягування	Ланцюг управління: 1,7 Н.м - на гвинтові затискачі - з викруткою плоский Ø 6 мм Ланцюг управління: 1,7 Н.м - на гвинтові затискачі - з викруткою Philips № 2 Коло подачі живлення: 2,5 Н.м - на гвинтові затискачі - з викруткою плоский Ø 6 мм Коло подачі живлення: 2,5 Н.м - на гвинтові затискачі - з викруткою Philips № 2 Ланцюг управління: 1,7 Н.м - на гвинтові затискачі - з викруткою хрестоподібний № 2 Коло подачі живлення: 2,5 Н.м - на гвинтові затискачі - з викруткою хрестоподібний № 2
Компонування допоміжного контакту	1 нормально відкритий + 1 нормально закритий
Тип допоміжних контактів	тип механічно з'єднані 1 нормально відкритий + 1 нормально закритий відповідно до IEC 60947-5-1 тип дзеркальний контакт 1 нормально закритий відповідно до МЕК 60947-4-1
Частота сигнального ланцюга	25...400 Гц
Мінімальна напруга перемикання	17 В для схема сигналізації
Мінімальний струм перемикання	5 мА для схема сигналізації
Опір ізоляції	> 10 МОм для схема сигналізації
Час не перекриття контактів	1,5 мс при знеструмленні між NC та NO контактом 1,5 мс при ввімкненні живлення між NC та NO контактом
Монтажна опора	Рейка Пластина
