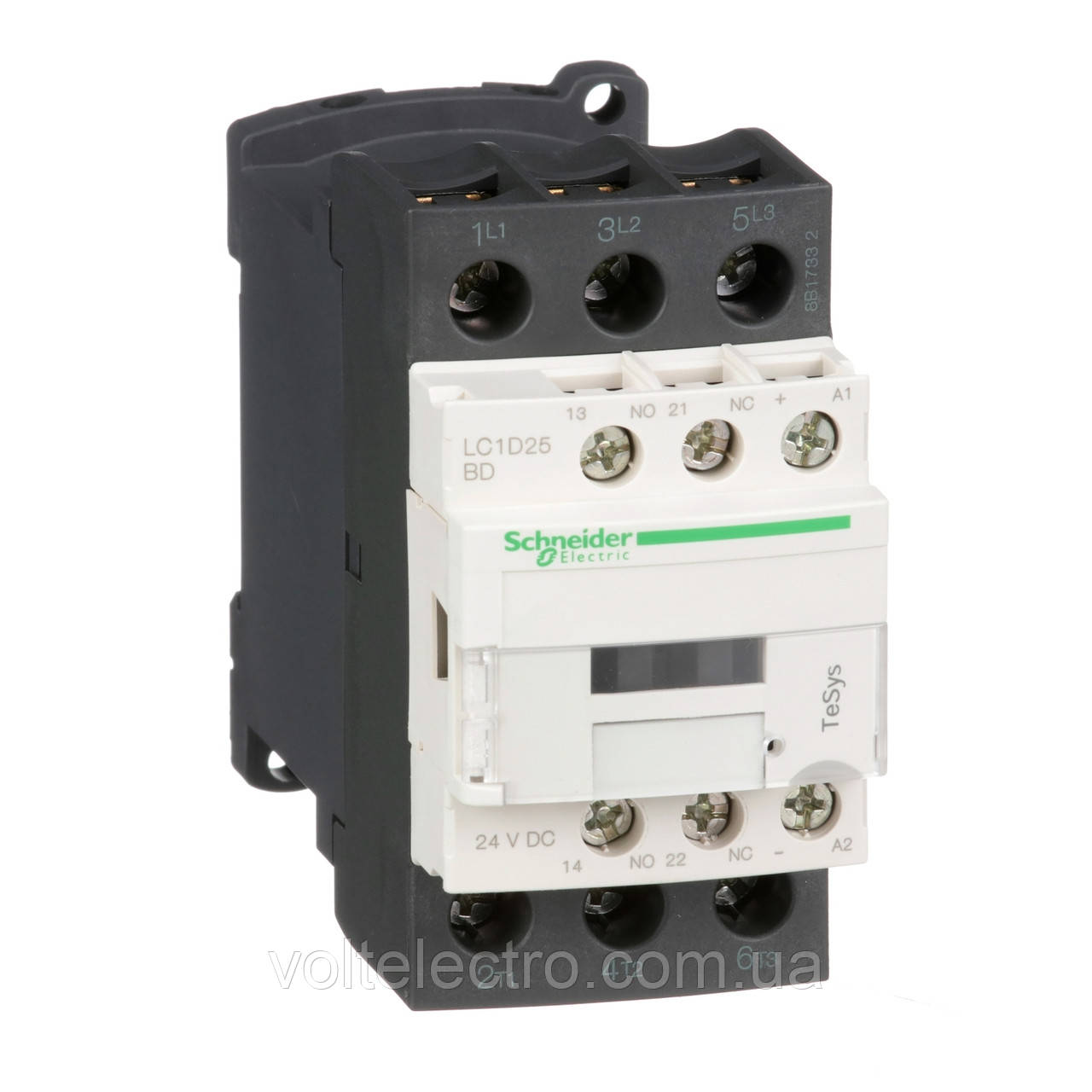

Контактор Schneider Electric TeSys LC1D 3P 25А 24В DC 11 кВт,

Основні документи

Технічні характеристики продукту

Інструкція

Каталог

Документ CAD

LC1D258D — компактний триполюсний контактор TeSys D від Schneider Electric для встановлення на електродвигуни до 11k W@400 V. Обладнаний котушкою на 220 V 50/60 Hz AC і вбудованими допоміжними контактами 1НО+1НЗ, підходить для будь-яких систем захисту двигуна завдяки сертифікованим додатковим контактам НЗ. Має високу надійність і зносостійкість, підходить для кріплення на DIN-рейку. Доступність у всьому світі, сертифікований за безліччю стандартів (IEC, UL, CSA, CCC, EAC, Marine) і підходить під умови Green Premium (RoHs/Reach).

• Компактний, 45 мм завширшки, підходить для кріплення на DIN-рейку або монтажну плату.
• Чіткий поділ ланцюгів живлення й контролю, легкий доступ до котушки та додаткових контактів.
• Обладнаний котушкою на 220V, розрахованою на 50 або 60Hz AC.
• Має 2 вбудовані контакти 1НО + 1 НЗ, сертифікований додатковий НЗ контакт, що дає змогу використовувати контактор у системах захисту двигуна.
• Висока зносостійкість, гарантовано 2 мільйони циклів в умовах 25A AC-3 440V.
• Ударостійкий, з високою потужністю увімкнення й вимкнення до 20 In.
• Приєднання за допомогою гвинтових затискачів.

• Тип виробу/компоненту: Контактор
• Тип напруги керування: DC (постійний.)
• Номін. раб. струм Ie за AC-1, 400 В:40 А
• Номін. раб. струм Ie за AC-3, 400 В:25 А
• Комплектний пристрій у корпусі: Немає
• Тип підключення силовий електрич. ланцюги: Гвинтове з'єднання
• Номін. комутуємо. потужність за AC-3, 400 В:11 кВт
• Номін. комутуємо. потужність за AC-4, 400 В:5,5 кВт
• Кількість нормально розімкнених (НО) силових контактів: 3
• Кількість упорається. нормально замкнутих (НЗ) контактів:1
• Кількість удобрює. нормально розімкнених контактів: 1
• Номін. напруга живлення ланцюга керування Us стабільна. струму DC:24 В
