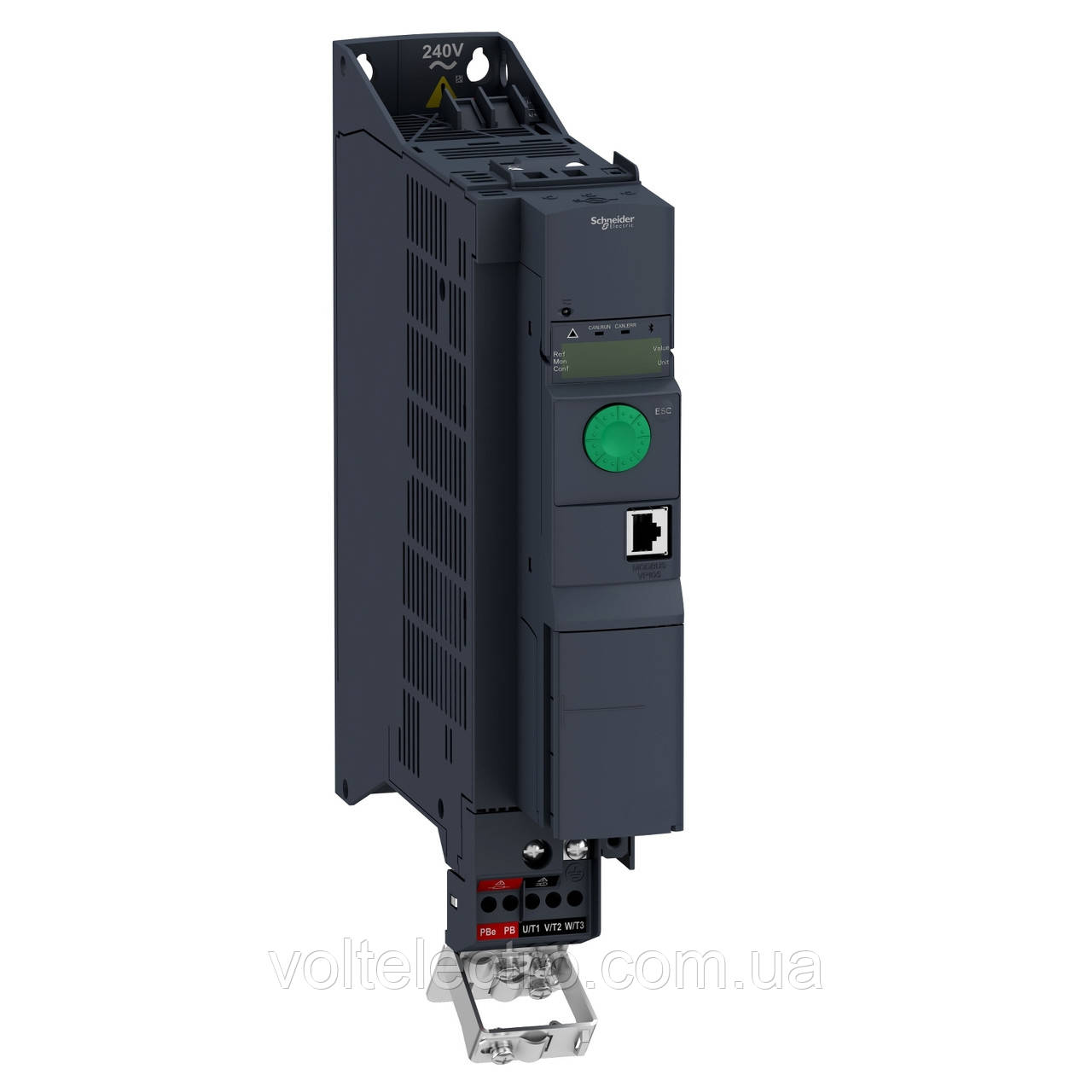

Перетворювач частоти Altivar 320 3 кВт 380 В 3-ф. книжкове виготовлення

• Паспорт продукту
• Інструкція користувача
• Інструкція
• Каталог
• CAD-документ
• Експлуатаційні характеристики

    Характеристики

Повне найменування	Перетворювач частоти ATV320U30N4B Schneider Electric
Серія	ATV320
Напруга, В	500
Потужність, кВт	3
Ток, А	7.1
Кількість фаз на вході	3
Кількість фаз на виході	3
Ступінь захисту (IP)	IP20
Висота, мм	325
Ширина, мм	60
Глибина, мм	245

Перетворювачі частоти Altivar Machine ATV320 Schneider Electric

Перетворювачі частоти серії Altivar Machine ATV320 розроблені для поліпшення характеристик машин, підвищення їхньої продуктивності та зменшення вартості їхньої експлуатації

Розширені можливості автоматизації
Перетворювач Altivar Machine ATV320 відповідає як простим, так і просунутим вимогам машин завдяки таким особливостям:


• Просте й ефективне керування синхронними й асинхронними двигунами
• Можливості комунікації з такими модулями, як-от CANopen, EtherNet/IP — Modbus TCP, EtherCAT, Profibus, Profinet, DeviceNet.
• Інноваційні функції та ATVLogic дають змогу налаштувати прості алгоритми керування без додаткових пристроїв, що знижує вартість рішення.

Максимальна продуктивність


• Збільшена стійкість до агресивного середовища: високі температурні значення, запилення, електричні перебої та механічні неполадки. Можливість роботи за температури до 60 °C зі зменшенням номіналу без додаткового вентилятора та до 50 °C без зменшення номіналу.
• Максимальний операційний час. Зміни у виробництві, діагностика безпеки та системна інтеграція дуже швидко виконуються.

Зменшення вартості експлуатації машини


• Скорочення витрат на встановлення завдяки книжковому та компактному виготовленню.
• Завдяки вбудованим функціям потрібно менше додаткових пристроїв для виконання простих логічних операцій.
• Скорочення часу на проєктуванні завдяки готовим до використання бібліотекам ПЛК, розробленим Schneider Electric's MachineStruxure solutions

Переваги

Два конструктивні виготовлення: "книжне" та компактне
для вбудовування в шафи будь-яких типів

Передові комунікаційні можливості Altivar Machine забезпечують його роботу в широко поширених структурах автоматизації. Інтерфейси CANopen і Modbus RTU є вбудованими.
Додатково доступні модулі комунікації: Ethernet, Modbus TCP, EtherNet/IP, Profinet, EtherCAT, Serial, CANOpen (daisy chain), ProfibusDP

Захищена конструкція
Всі друковані плати мають покриття, що відповідає МЕК 60721-3-3 класу 3С3 для роботи в агресивному середовищі, наприклад за температури до 60 °C без потреби додаткового охолодження.

Вбудовані функції безпеки
Комплексне пропонування за вбудованими функціями безпеки містить як функцію Захисне вимкнення Моменту (STO) для простих застосувань, так і складніші контрольовані функції, як-от Захисне Обмеження швидкості (SLS), Безпечний Максимум Швидкості (SMS), Захисне блокування
Двері (GDL) і Захисна зупинка 1 (SS1).

Застосування

• Паковання
• Переміщення матеріалів
• Текстильне виробництво
• Обробка матеріалів
• Виконавчі механізми
• Підіймачі
