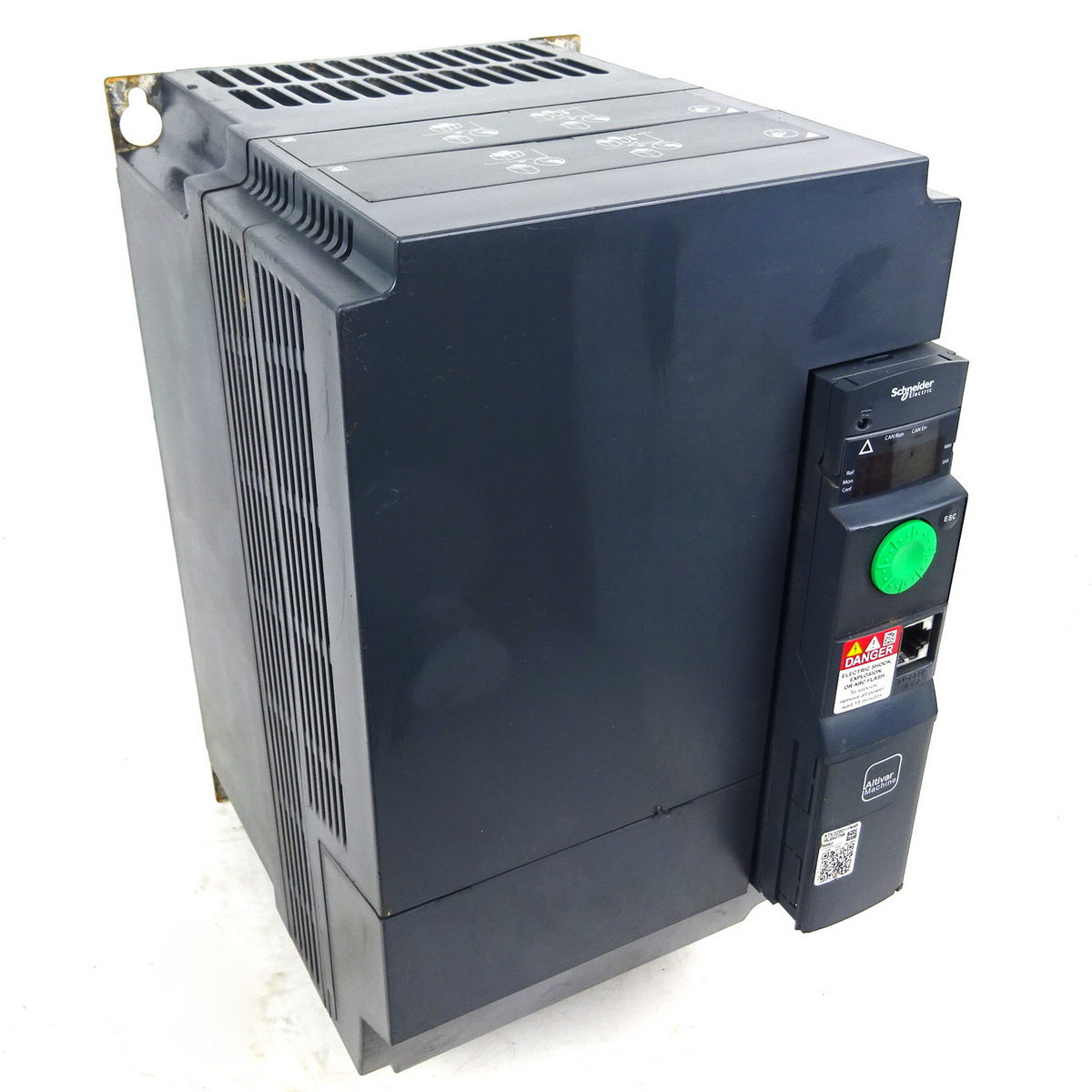

ПЕРЕТВОРЮВАЧ ЧАСТОТИ ATV320B 11кВт 380-500В, книга, з ЕМС-фільтром C2

ATV320D11N4B

motor power kW:

0,37 кВт0,55 кВт0,75 кВт1,1 кВт1,5 кВт2,2 кВт3,0 кВт4,0 кВт5,5 кВт7,5 кВт11 кВт15,0 кВт

Опис

Цей частотний перетворювач Altivar 320 може живити трифазні синхронні та асинхронні двигуни. Його тип виконання «книжка» забезпечує просту та компактну установку у ваших шафах автоматизації. Він працює з номінальною потужністю до 11 кВт / 15 кінських сил і номінальною напругою від 380 В до 500 В змінного струму. Він також включає в себе паралельне з'єднання двигунів і спеціальних приводів з використанням співвідношення напруга/частота і статичної точності швидкості та енергозбереження для синхронних двигунів з відкритим контуром. Програмне забезпечення приводу містить 5 функцій безпеки, які допомагають машинам відповідати вимогам безпеки, незалежно від того, використовуються вони разом із модулем безпеки Preventa чи ні. Ці функції безпеки налаштовуються за допомогою програмного забезпечення SoMove. Він відповідає міжнародним стандартам IEC/EN 61800-5-1 і IEC/EN 61800-3 (захищеність від електромагнітної сумісності та електромагнітних випромінювань). Він також сертифікований CE, UL, CSA, NOM, EAC і RCM. Аксесуари для монтажу та зовнішні опції (гальмівні резистори, мережеві дроселі, дроселі двигунів, додаткові фільтри ЕМС) доступні з приводами Altivar Machine ATV320. Тип зовнішніх аксесуарів і опцій залежить від потужності приводу. Він призначений для монтажу у вертикальному положенні (+/- 10 °) на панелі завдяки 4 отворам для кріплення. Його повністю інтегровано в EcoStruxure Machine від Schneider Electric через DTM. Можна налаштовувати, контролювати та діагностувати приводи ATV320 безпосередньо в програмному забезпеченні SoMachine та SoMove за допомогою того самого блоку програмного забезпечення (DTM). Він екологічно чистий і відповідає таким директивам, як RoHS, WEEE тощо, що стосуються захисту навколишнього середовища.

• Паспорт продукту
• Інструкція користувача
• Інструкція
• Каталог
• CAD-документ
• Експлуатаційні характеристики

Характеристики

Повне найменування	Перетворювач частоти ATV320D11N4B Schneider Electric
Серія	ATV320
Напруга, В	500
Потужність, кВт	11
Ток, А	27.7
Кількість фаз на вході	3
Кількість фаз на виході	3
Ступінь захисту (IP)	IP20
Висота, мм	404
Ширина, мм	180
Глибина, мм	232

Перетворювачі частоти Altivar Machine ATV320 Schneider Electric

Перетворювачі частоти серії Altivar Machine ATV320 розроблені для поліпшення характеристик машин, підвищення їхньої продуктивності та зменшення вартості їхньої експлуатації

Розширені можливості автоматизації
Перетворювач Altivar Machine ATV320 відповідає як простим, так і просунутим вимогам машин завдяки таким особливостям:


• Просте й ефективне керування синхронними й асинхронними двигунами
• Можливості комунікації з такими модулями, як-от CANopen, EtherNet/IP — Modbus TCP, EtherCAT, Profibus, Profinet, DeviceNet.
• Інноваційні функції та ATVLogic дають змогу налаштувати прості алгоритми керування без додаткових пристроїв, що знижує вартість рішення.

Максимальна продуктивність


• Збільшена стійкість до агресивного середовища: високі температурні значення, запилення, електричні перебої та механічні неполадки. Можливість роботи за температури до 60 °C зі зменшенням номіналу без додаткового вентилятора та до 50 °C без зменшення номіналу.
• Максимальний операційний час. Зміни у виробництві, діагностика безпеки та системна інтеграція дуже швидко виконуються.

Зменшення вартості експлуатації машини


• Скорочення витрат на встановлення завдяки книжковому та компактному виготовленню.
• Завдяки вбудованим функціям потрібно менше додаткових пристроїв для виконання простих логічних операцій.
• Скорочення часу на проєктуванні завдяки готовим до використання бібліотекам ПЛК, розробленим Schneider Electric's MachineStruxure solutions

Переваги

Два конструктивні виготовлення: "книжне" та компактне
для вбудовування в шафи будь-яких типів

Передові комунікаційні можливості Altivar Machine забезпечують його роботу в широко поширених структурах автоматизації. Інтерфейси CANopen і Modbus RTU є вбудованими.
Додатково доступні модулі комунікації: Ethernet, Modbus TCP, EtherNet/IP, Profinet, EtherCAT, Serial, CANOpen (daisy chain), ProfibusDP

Захищена конструкція
Всі друковані плати мають покриття, що відповідає МЕК 60721-3-3 класу 3С3 для роботи в агресивному середовищі, наприклад за температури до 60 °C без потреби додаткового охолодження.

Вбудовані функції безпеки
Комплексне пропонування за вбудованими функціями безпеки містить як функцію Захисне вимкнення Моменту (STO) для простих застосувань, так і складніші контрольовані функції, як-от Захисне Обмеження швидкості (SLS), Безпечний Максимум Швидкості (SMS), Захисне блокування
Двері (GDL) і Захисна зупинка 1 (SS1).

Застосування

• Паковання
• Переміщення матеріалів
• Текстильне виробництво
• Обробка матеріалів
• Виконавчі механізми
• Підіймачі

ей продукт сумісний із

Аксесуари (1)

action_layer_backward

Зв'язок (9)

action_layer_backward

Опції (3)

action_layer_backward

Запасні частини (2)



Dimensions Drawings

Dimensions

Right and Front View

Right and Front View with EMC Plate

Mounting and Clearance

Mounting and Clearance

(1) Minimum value corresponding to thermal constraints.

Connections and Schema

Connection Diagrams

Single or Three-phase Power Supply - Diagram With Line Contactor

(1) Line choke (if used)

(2) Use relay output R1 set to operating state Fault to switch Off the product once an error is detected.

Single or Three-phase Power Supply - Diagram With Downstream Contactor

(1) Line choke (if used)

(2) Use relay output R1 set to operating state Fault to switch Off the product once an error is detected.



Control Block Wiring Diagram

(1) Analog output

(2) Analog inputs

(3) Potentiometer SZ1RV1202 (2.2 kΩ) or similar (10 kΩ maximum)

(4) Digital Inputs - Shielding instructions are given in the Electromagnetic Compatibility section



Digital Inputs Wiring

Switch Set to SRC (Source) Position Using the Output Power Supply for the Digital Inputs

Switch Set to SRC (Source) Position and Use of an External Power Supply for the Digital Inputs

Switch Set to SK (Sink) Position Using the Output Power Supply for the Digital Inputs

Switch Set to EXT Position Using an External Power Supply for the Digital Inputs

NOTE :

• STO input is also connected by default on a 24 Vdc terminal. If the external power supply is switched off, the function STO will be triggered.

• To avoid triggering the STO function when switching-on the product, the external power supply must be previously switched on.

Performance Curves

Derating Curves

Derating curve for the nominal drive current (In) as a function of temperature and switching frequency (SF).

 40 °C (104 °F) - Mounting type A, B and C

 50 °C (122 °F) - Mounting type A, B and C

 60 °C (140 °F) - Mounting type B and C

In : Nominal Drive Current

SF : Switching Frequency
