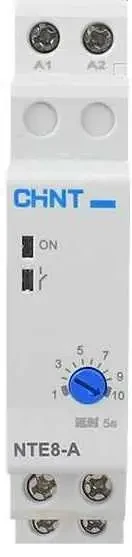

Реле часу NTE8-10A (затримка часу вимкнення) 0.1-10с, 1НО, AC230В
- В наявності
- Код: 302016
500 ₴
+380 (68) 052-00-91
kyivstarВіктор
- +380 (68) 052-00-91viber Для замовлень Viber
повернення товару протягом 14 днів за домовленістю
Реле часу NTE8-10A (затримка часу вимкнення) 0.1-10с, 1НО, AC230В
500 ₴
В наявностіОпис
Інформація для замовлення
Реле часу NTE8 призначено для включення та відключення споживачів на заданий час у системах промислової та побутової автоматики: у вентиляційних, опалювальних, освітлювальних системах.
Вимоги до затискачів
- Переріз гнучких одножильних провідників: 1-6 мм
- Переріз гнучких багатожильних провідників: 0,75-4 мм
- Момент затягування гвинтів 0,8 Нм
Характеристики
- Відповідає: CB, ESC, SEMKO
- Електричні параметри: змінного струму 5А/1А 230 В, 50/60 Гц пост. струму 30 В
- Номінальна напруга ізоляції Ui: 250В
- Спосіб встановлення: 2
- Ступінь захисту: IP20
- Зносостійкість (операцій): 100х103
- Відповідає ГОСТ Р 50030.5.1
Схема підключення
Переваги
- Компактний дизайн, невелика маса, тривалий термін служби, висока надійність, підвищена стійкість до помилкового спрацьовування, точність витримок часу та стабільність спрацьовування
- Модульний дизайн для встановлення на монтажній рейці
- Низька споживана потужність та енергозбереження
Технічні характеристики
| Тип | Кількість контактів | Номінальна напруга керування (В) | Номінальна робоча напруга (В) | Номінальний робочий струм (А) | Діапазон витримок часу (с) | Тип витримки часу |
| NTE8-10A | 1 н. | AC, 230 | AC , 230 | 5 | 0.1~10 | Вимикаюча з ручним кер. |
| NTE8-120A | 1 н. | AC, 230 | AC , 230 | 5 | 10~120 | Вимикаюча з ручним кер. |
| NTE8-480A | 1 н. | AC, 230 | AC , 230 | 5 | 30~480 | Вимикаюча з ручним кер. |
| NTE8-10B | 1 н. | AC, 230 DC, 24 AC, 24 |
AC , 230 | 5 | 0.1~10 | Вимикає з дистанційним електричним керуванням |
| DC , 30 | 1 | |||||
| NTE8-120B | 1 н. | AC, 230 DC, 24 AC, 24 |
AC , 230 | 5 | 10~120 | Вимикає з дистанційним електричним керуванням |
| DC , 30 | 1 | |||||
| NTE8-480B | 1 н. | AC, 230 DC, 24 AC, 24 |
AC , 230 | 5 | 30~480 | Вимикає з дистанційним електричним керуванням |
| DC , 30 | 1 |
- Властивості електричної ізоляції: між ланцюгом та монтажною рейкою - 2000 В змінного струму, 1 хв між нормально розімкненими контактами - 750 В змінного струму, 1 хв
- Номінальна споживана потужність: менше 1 Вт
Габаритні та настановні розміри, мм
|
Параметри |
Значення |
| Номінальна робоча напруга, Uн, В | АС 230/DC 30 |
| Номінальна частота струму мережі, Гц | 50/60 |
| Номінальний робочий струм контактів, А (для АС 230 В) | 1 |
| Умовний тепловий струм. А | 5 |
| Категорія застосування | АС-15 |
| Час затримки, с (А — вмикання, В — вимкнення | 0,1-10; 10-120; 30-480 |
| Механічна зносостійкість, циклів (вмик.-вимк.), не менш ніж | 100000 |
| Кількість контактів | 1НО |
| Споживана потужність, ВА | ≤1 |
| Ступінь захисту вимикача | IP20 |
| Максимальний переріз приєднуваних дротів, мм2 | 2,5 |
| Момент затягування клемних затискачів, Нм | 1 |
| Діапазон робочих температур, ⁇ С | -5…+40 |
- Ціна: 500 ₴
