Щит розподільний на 12 модулі IP65, VECTOR VE112DN

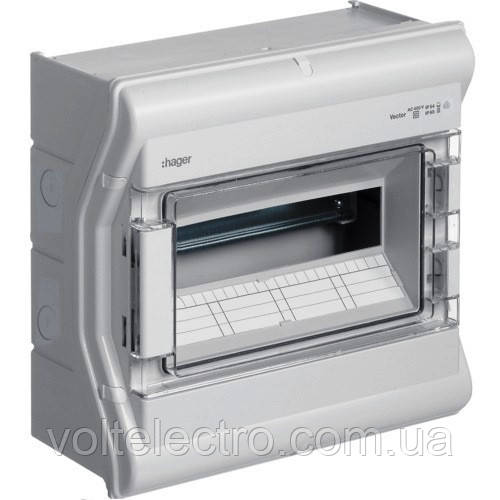

Щит розподільний на 12 модулів, накладний із прозорими дверима, IP65, VECTOR VE112D
Щит розподільний
Тип: накладний, вологозахищений
Дверцята: прозорі
Кількість модулів: 12, в один ряд.
Ступінь захисту: IP65
Зовнішні розміри ШхВхГ: 310 x 302 x 151 мм
Артикул: Hager VE112D



Щиток електричний вуличний Hager Vector навісного виконання, вологозахищений IP65 призначений для встановлення поза приміщеннями, а також усередині приміщень із підвищеною вологістю. Конструкція щита передбачає можливість перевісити прозорі дверцята на іншу сторону. Щиток можна опломбувати й додатково вбудувати замок.



Щити Vector IP65



Картинка	Артикул	Назва
	VE103D	Щит Vector IP65 3М Гвинтові клеми
	VE106D	Щит Vector IP65 6M Гвинтові клеми
	VE110D	Щит Vector IP65 10M Гвинтові клеми
	VE112DN	Щит Vector IP65 12M з безгвинтовими клемами N-PE
	VE118DN	Щит Vector IP65 18M з безгвинтовими клемами N-PE
	VE212DN	Щит Vector IP65 24M з безгвинтовими клемами N-PE
	VE218DN	Щит Vector IP65 36M з безгвинтовими клемами N-PE
	VE312DN	Щит Vector IP65 36M з безгвинтовими клемами N-PE
	VE412DN	Щит Vector IP65 48M IP65 48M з безгвинтовими клемами N-PE
	VE318DN	Щит Vector IP65 54M з безгвинтовими клемами N-PE

аспедельний щиток Хгер серії VECTOR, IP65/IP41, зовнішній пристрій підійде для монтажу як усередині приміщень, так і зовні.
Сфери застосування захищених від бризок розподільних щитів Вектор різноманітна, це можуть бути як приміщення з підвищеною вологістю: підвали, паркінги, гаражі й автомийки, так приміщення з підвищеною запиленістю: майстерні, склади та виробничі цеху.
У розподільному щитку Vector застосовується технологія під'єднання PE і N клем QuickConnect, що дасть змогу якісно під'єднувати провідники, водночас знизивши витрачений час на монтаж. Установлення корпусів виконується на стінах (монтаж відкритої проводини).
Переваги щитків Hager Vector:
- Захист від хіщей електроенергії щиток можна опломбувати.
- Висока безпека — у дверцятах можна вбудувати замок.
- Акуратні та легко виконувані написи — кришка містить поля для підписів.
- Зміна напрямку відчинення дверцят без проблем — дверцята можуть навішуватися праворуч або ліворуч.
- Надійні та прості клеми для провідників PE/N-клемні колодки PE і N типу QuickConnect входять до серійної постачання; провідники потрібно тільки вставити.
- Проста й акуратна прокладка провідників завдяки великому простору для проведення та вбудованим напрямним для провідників.
— легкий і швидкий монтаж завдяки простому та економному часу кріпленню в трьох точках.

Розподільний щиток Хегер серії VECTOR, IP65/IP41, зовнішній пристрій підійде для монтажу як усередині приміщень, так і зовні.
Сфери застосування захищених від бризок розподільних щитів Вектор різноманітна, це можуть бути як приміщення з підвищеною вологістю: підвали, паркінги, гаражі й автомийки, так приміщення з підвищеною запиленістю: майстерні, склади та виробничі цеху.
У розподільному щитку Vector застосовується технологія під'єднання PE і N клем QuickConnect, що дасть змогу якісно під'єднувати провідники, водночас знизивши витрачений час на монтаж. Установлення корпусів виконується на стінах (монтаж відкритої проводини).
Переваги щитків Hager Vector:
- Захист від хіщей електроенергії щиток можна опломбувати.
- Висока безпека — у дверцятах можна вбудувати замок.
- Акуратні та легко виконувані написи — кришка містить поля для підписів.
- Зміна напрямку відчинення дверцят без проблем — дверцята можуть навішуватися праворуч або ліворуч.
- Надійні та прості клеми для провідників PE/N-клемні колодки PE і N типу QuickConnect входять до серійної постачання; провідники потрібно тільки вставити.
- Проста й акуратна прокладка провідників завдяки великому простору для проведення та вбудованим напрямним для провідників.
— легкий і швидкий монтаж завдяки простому та економному часу кріпленню в трьох точках.
Технічні характеристики:
Ступінь захисту щита: IP65
Тип монтажу: накладний (настінний)
Захисна ізоляція, клас захисту II
Рядність, залежно від кількості модулів: 1-4 ряди, для розміщення від 3 до 54 модульних захисних і комутаційних пристроїв на струм до 63 А.
Дверцята: прозорі двері.
Матеріал: високоякісна пластмаса (полістирол).
Колір: світло-сірий (RAL7035)

Типорозмір	Зовнішні розміри ШхВхГ	Штепсельні клеми 1,5-4 мм2	Хомутикові клеми 1,5 — 25 мм2	Кількість модулів по 17,5 мм	No для замовлення
1-рядний	310x302x151	11xN + 11xPE	3xN + 3xPE	12	VE112DN
1-рядний	418x302x151	16xN + 14xPE	4xN + 4xPE	18	VE118DN
2-рядний	310x427x151	16xN + 14xPE	4xN + 4xPE	24	VE212DN
2-рядний	418x452x151	19xN + 17xPE	5xN + 5xPE	36	VE218DN
3-рядний	310x552x151	19xN + 17xPE	5xN + 5xPE	36	VE312DN
3-рядний	418x602x151	21xN + 20xPE	5xN + 6xPE	54	VE318DN
4-рядний	310x677x151	21xN + 20xPE	5xN + 6xPE	48	VE412DN
Докладніше технічна інформація, доступна в каталозі Хагер  страница 1.52
