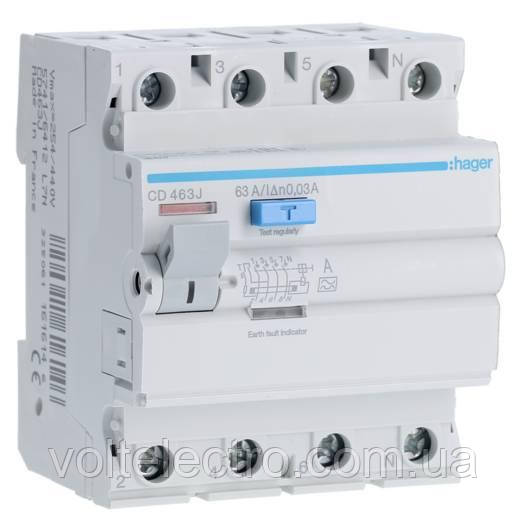

Дифреле (ПЗВ) 4P 63A 30mA A CD463J

Вимикач диференціального струму CD463J виробництва Hager (Німеччина) — призначений для захисту від ураження електричним струмом людини, а також тварин.

Основні дані дифреле CD463J (Hager):

– Ланцюг: трифазна.
– Чутливість (ТИП): А
– Номінальний струм: 63А
– Ток утечки: 30mA (0,03А).
– Під'єднання: гвинтове.
– Ширина модуля: 4.

Додаткові дані:

— Посадкове місце: стандартна дин-рейка (35 мм).
– Вимикальна здатність: 6kA. (з додатковим автоматичним вимикачем).
– Розрахункова напруга: 230/400В~ +6%, 50/60 Гц.
— Чутливість до імпульсного струму та стійкість до ударного струму до 250 А
– Пристосовані для подальшого встановлення додаткових пристроїв.
— Можливий одиничний демонтаж із системи фазних шин.
— Зі зручними для монтажу клемами Bi-Connect.
– Защита от прикосновения.

Під'єднання:

Багатожильні провідники: 16 мм2.
Монолітні провідники: 25 мм2.

Призначення пристрою захисного вимкнення (Hager CD463J)

Пристрої захисного вимкнення, зокрема дифреле CD463J, були розроблені для захисту людей, тварин від ураження струмом за прямого або непрямого контакту до електричного обладнання, яке є під напругою.

Оскільки ПЗВ CD463J контролює струм витоку, його можна також використовувати для контролю стану ізоляції, у такий спосіб забезпечуючи додатковий захист від пожежі.

Принцип дії

Диференціальне реле CD463J є електромагнітним пристроєм, має магнітний ланцюг у формі кільцевого осердя, яким проходить перебіг основного струму. Вторинна обмотка живить реле.

У разі виникнення на боці споживача струму витоку векторна рівновага порушується, і за вимірювальним обмотуванням починає протікати струм, пропорційний струму витоку та реле спрацьовує.

Функція диференціального реле може бути вбудованою в автоматичний вимикач такі пристрої називаються — диференціальними автоматичними вимикачами
