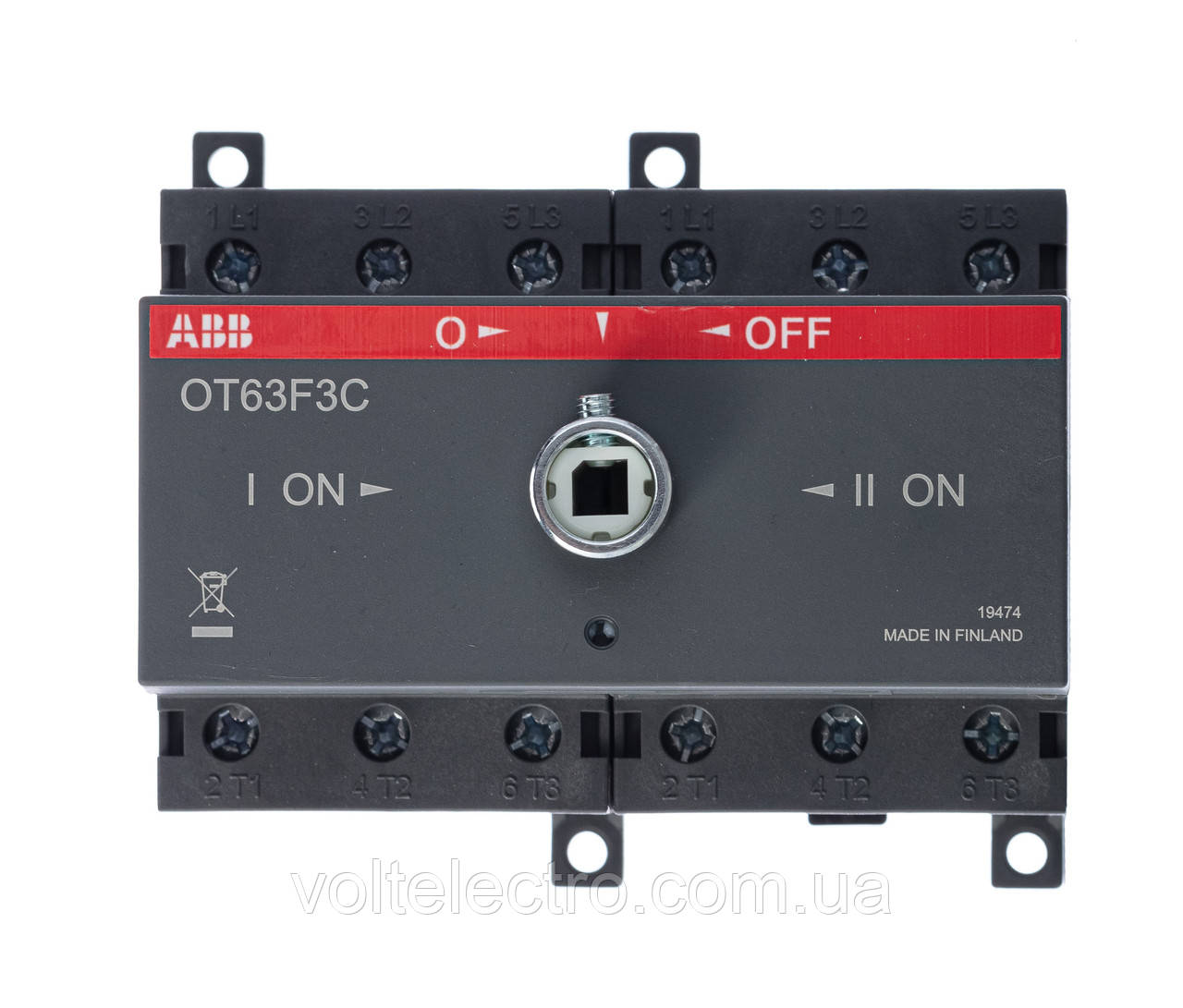

Перемикач навантаження ABB 1-0-2 OT63F3C 63 А 690 В 1SCA105338R1001 з ручкою

OT63F3C Вимикач перекидний (I-0-II) навантаження 63A 3 полюса з ручкою АВВ 1SCA105338R1001

Перемикання I-O-II. Рукоятка блокується в положенні 0 (OFF), двері блокуються від відкривання в положеннях I і II. Установка на DIN-рейку і монтажну плату.

Реверсивний рубильник ABB OT63F3C (3P, 63А) у комплекті з ручкою перемикання

---

Опис:

Професійний триполюсний перемикач введення резерву (I-0-II) від провідного швейцарського бренду ABB. Призначений для надійного ручного переключення споживачів між двома незалежними джерелами живлення (наприклад, «Мережа — Генератор» або «Мережа — Інвертор/Зарядна станція»).

Основні переваги:

• Повний комплект: Пристрій вже укомплектований ручкою керування, що дозволяє відразу приступити до монтажу.
• Компактність: Займає мінімум місця в електричному щиті, монтується на стандартну DIN-рейку.
• Безпека: Має чітку фіксацію в трьох положеннях (I-0-II). Позиція «0» гарантує повний розрив ланцюга, що виключає зустрічну напругу між мережею та генератором.
• Витривалість: Розрахований на роботу під навантаженням до 63 Ампер (категорія AC-21A/AC-22A).

Технічні характеристики:

• Кількість полюсів: 3 (комутує 3 фази).
• Номінальний струм: 63 А.
• Тип монтажу: На DIN-рейку або монтажну панель.
• Максимальний перетин кабелю: до 35 мм².
• Виробник: ABB (Фінляндія/Швеція).

Ідеальний вибір для приватного будинку або офісу, де необхідно забезпечити швидке та безпечне перемикання на резервне живлення.

Технічні дані:
Номінальна напруга (Un): 690, AC;
Номінальна частота: 50 Гц;
Номінальний струм (In): 125 А при АС-21А та АС-22А; 100 А при АС-23А;
Номінальна потужність: 55 кВт;
Перетин провідників, що підключаються: 10...70 кв.мм;
Індикація: I-0-II;
Ступінь захисту: IP20;
Маса: 0,90 кг;
Кількість в упаковці: 1шт.







Визначення потужності для ABB OT63F3C залежить від типу навантаження (категорії застосування) та робочої напруги.

Ось основні показники для мережі 380/400 В (три фази):

1. Активне навантаження (Категорія AC-21A): 43 кВт
   • Це стандартне використання: обігрівачі, лампи розжарювання, побутові прилади без потужних двигунів.
2. Змішане навантаження (Категорія AC-22A): 43 кВт
   • Допускає помірні пускові струми (наприклад, комбінація світла та побутової техніки).
3. Високе індуктивне навантаження (Категорія AC-23A): 22 кВт
   • Це робота з потужними електродвигунами або обладнанням з великими пусковими струмами.

Якщо у вас однофазна мережа (220/230 В):

Хоча рубильник триполюсний, його часто використовують для однієї фази (задіюючи 2 полюси: фаза та нуль). У такому разі максимальна потужність при 63 А становитиме:

• До 14 кВт (для активного навантаження).

Важливо: Оскільки це рубильник на 63 А, ваш ввідний автомат (запобіжник) має бути такого ж номіналу або менше (наприклад, 40 А або 50 А), щоб захистити пристрій від перевантаження.

Оновлений блок «Додаткові можливості»:

• Модульна конструкція: Пристрій підтримує встановлення додаткового 4-го полюса (артикул OTPS80FP).

• Це дозволяє одночасно перемикати не лише три фази, а й нейтральний провід, що є обов'язковою вимогою в багатьох сучасних схемах підключення генераторів для повної ізоляції мереж.
