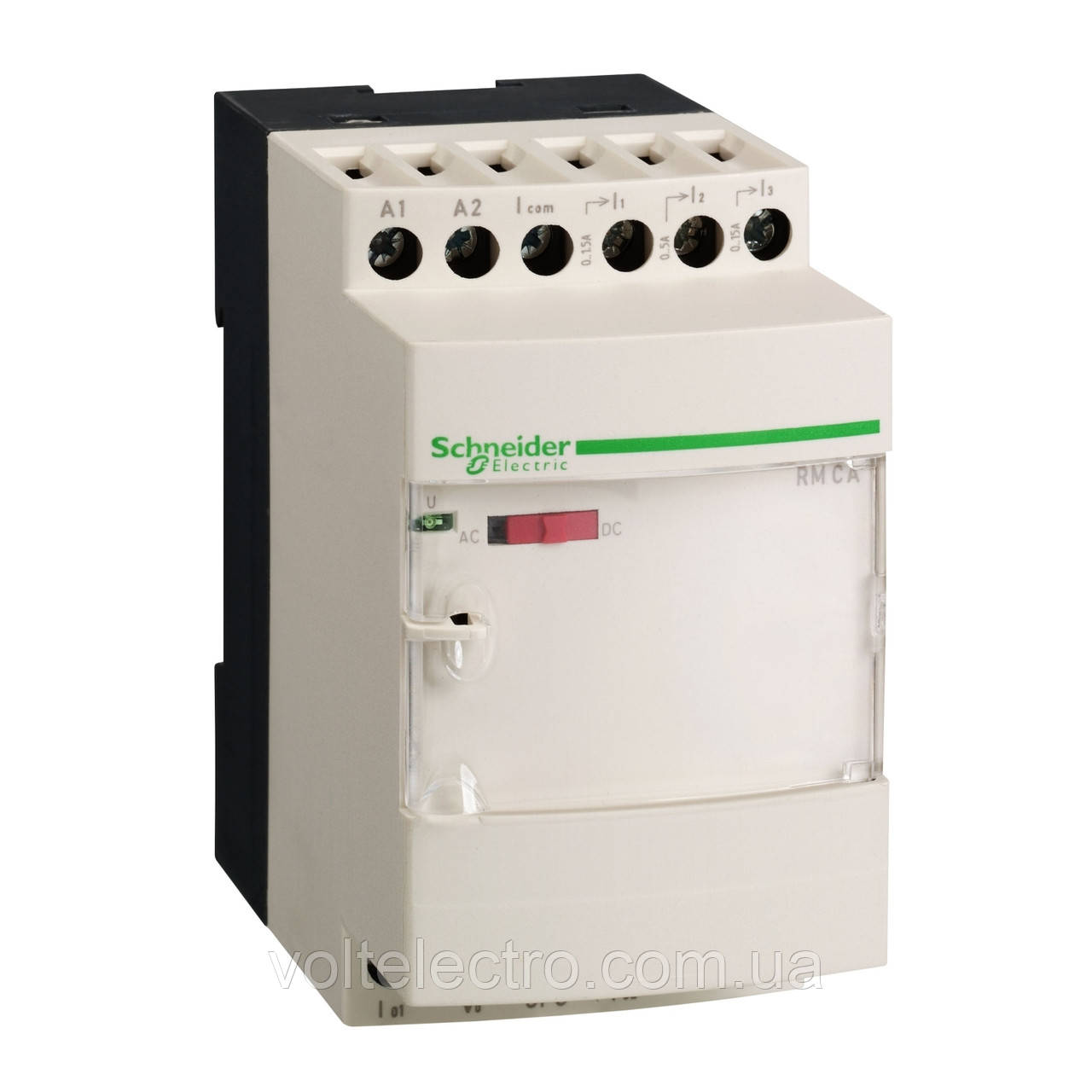

Перетворювач ізольований 015А Zelio Analog

Каталог

Паспорт продукту

Головна

Серія продукту	Harmony Analog
Тип виробу або компоненту	Voltage/current converter
тип аналогового входа	Current 0...1.5 A Змінний/постійний струм 50/60 Гц Current 0...15 A Змінний/постійний струм 50/60 Гц Current 0...5 A Змінний/постійний струм 50/60 Гц
тип аналогового виходу	Current 0...20 mA <= 500 Ohm by cabling Current 4...20 mA <= 500 Ohm by cabling Напруга 0...10 V >= 100 kOhm by cabling

Додаткове

Тип захисту	Reverse polarity protection on output Short-circuit protection on output Overvoltage protection on output (+/- 30 V)
abnormal analogue output voltage	-15...0 V no input or input wire broken
abnormal analogue output current	-30…0 мА 0...20 mA no input or input wire broken 4…30 мА 4...20 mA no input or input wire broken
[Us] rated supply voltage	24 В постійна напруга +/- 20 %, isolated
current consumption	<= 70 mA для voltage output <= 90 mA для Вихід струму
Локальна сигналізація	Дляпитание ВКЛ Cвітлодіод (green)
measurement error	+/- 10 % of full scale на 20 °C (electromagnetic interference of 10 V/m) +/- 5 % of full scale на 20 °C
точность повторения	+/- 0.2 % full scale на 20 °C +/- 0.6 % full scale на 60 °C
temperature coefficient	1000 ppm/°C 0...5 A 2000 ppm/°C 0...15 A 500 ppm/°C 0...1.5 A
Затискна ємність з'єднання	2 x 1.5 мм² 1 x 2.5 мм²
Крутний момент затягування	0,6…1,1 Н.м
Маркування	CE
устойчивость к перенапряжению	0,5 кВ в течение 1.2/50 µs в соответствии с IEC 61000-4-5
[Ui] номінальна напруга ізоляції	2 кВ
способ монтажа	Гвинтове (mounting plate) Петличний (35мм симетрична DIN-рейка)
характеристики по надежности	B10d = 22108 MTTFd = 23.9 years
Маса нетто	0,15 кг

Екологічна оцінка

Стандарти	IEC 60947-1 IEC 60584-1
Сертифікація виробу	CSA UL GL
IP ступінь захисту	IP20 (terminal block) IP50 (housing)
Сопротивление распространения пламени	850 °C в соответствии с IEC 60695-2-1 850 °C в соответствии с UL
Ударостійкість	50 gn для 11 мсвідповідно доIEC 60068-2-27
Вібростійкість	5 gn (f= 10…100 Гц)відповідно доIEC 60068-2-6
resistance to electrostatic discharge	6 кВ (in contact) в соответствии с IEC 61000-4-2 рівень 3 8 кВ (in air) в соответствии с IEC 61000-4-2 рівень 3
устойчивость к быстрым переходным процессам	1 кВ в соответствии с IEC 61000-4-4 (on input-output) 2 кВ в соответствии с IEC 61000-4-4 (on power supply)
disturbance radiated/conducted	CISPR 11 CISPR 22 group 1 - class B
Температура навколишнього повітря при збер	-40…85 °C
температура окружающей среды при работе	0…50 °C mounting side by side 0…60 °C 2 cm spacing
Ступінь забруднення	2 в соответствии с IEC 60664-1

Тип упаковки

Unit Type of Package 1	PCE
Package 1 Length	8,397 см
Number of Units in Package 1	1
Package 2 Width	30,0 см
Package 2 Height	15,0 см
Package 2 Weight	6,131 кг
Package 1 Width	8,168 см
Package 1 Height	4,852 см
Package 1 Weight	160,0 г
Number of Units in Package 2	33
Unit Type of Package 2	S02
Package 2 Length	40,0 см

Гарантія

Гарантія	18 months

Показати більше технічних характеристик

arrow2_down



Сталий розвиток

Мітка Green Premium^TM символізує глобальну мету Schneider Electric – виробляти найекологічніші в галузі продукти. Мітка Green Premium – це гарантія відповідності поточним нормам, прозорості в питаннях впливу на довкілля, виробництва продуктів із низьким вуглецевим слідом і раціонального використання вторинних матеріалів.

Забезпечення комфорту

Не містить ртуті

information_stroke

notification_ok

Інформація про виключення по регламенту RoHS

information_stroke

Так

Регламент REACh

information_stroke

Декларація REACh

Директива ЄС RoHS

information_stroke

Проактивна відповідність (Продукт поза законодавством ЄС щодо RoHS)

Декларація ЄС RoHS

Декларація RoHS Китаю

information_stroke

China RoHS declaration

Екологічна звітність

information_stroke

Екологічний профіль виробу

Екологічний профіль виробу

information_stroke

Інформація про закінчення терміну експлуатації

Dimensions Drawings

Analog Interface: Voltage/Current Converter

Dimensions

(1) Terminal block AB1TP435U or AB1RRNTP435U2

Mounting and Clearance

Mounting

Mounting on Rails AM1•••••

Panel Mounting
