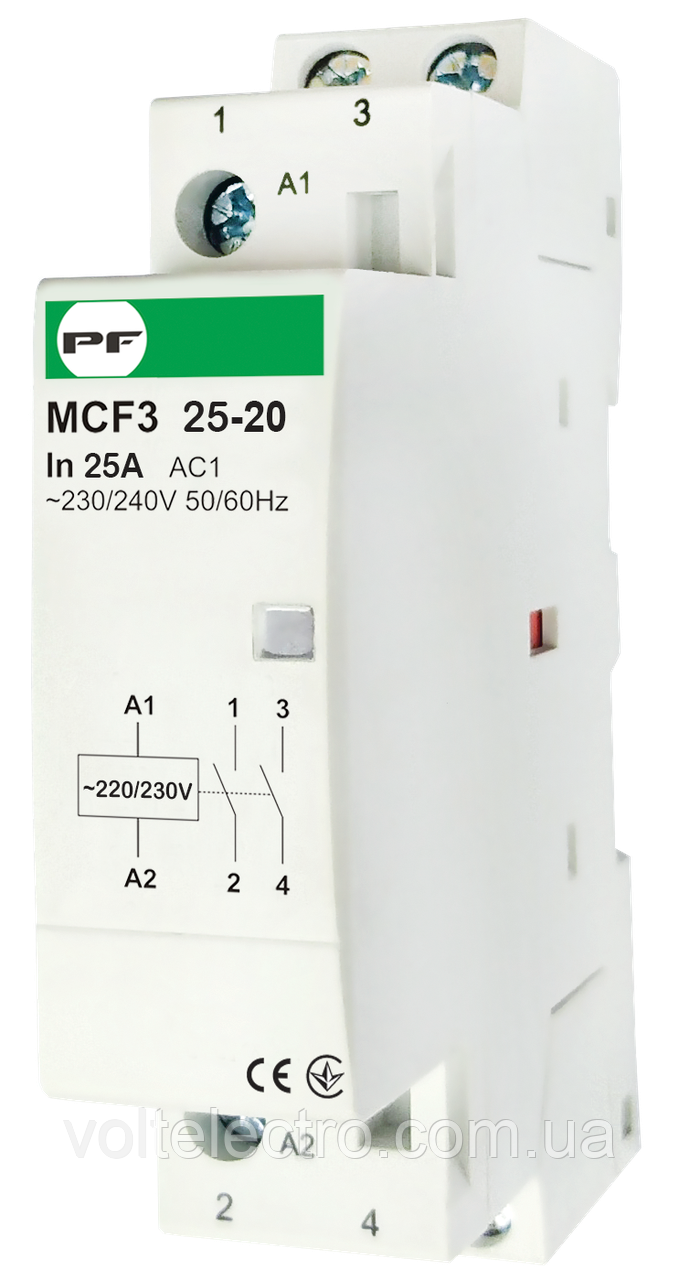

Модульні магнітні пускачі MCF3 призначені для дистанційного керування в електричних ланцюгах змінного струму частотою 50/60Hz і напругою до 400V.
Використовуються модульні магнітні пускачі MCF3 у побуті для автоматизації та керування процесами, а також у системах вентиляції, освітлення й кондиціювання.
| Стандарт |
IEC/EN 61095
IEC/EN 60947-4-1 |
| Кількість полюсів |
2 |
| Номінальний струм Ith, A |
25 |
| Комплектація контактних груп, NO/NC |
2/0 |
| Номінальна робоча напруга Ue, V |
~230/400 |
Номінальна робоча напруга
ланцюга керування Uс, V |
~230 |
| Номінальна напруга ізоляції Ui, V |
500 |
| Номінальна імпульсна напруга Uimp, V |
4000 |
| Номінальна частота, Hz |
50/60 |
| Момент затискача болтів, Nm (ланцюг навантаження) |
0.8 |
| Момент затискача болтів, Nm (ланцюг керування) |
0.8 |
| Переріз під'єднуваного провідника, mm2 |
1-4 |
| Комутаційна зносостійкість (електрична/механічна) |
100 000/1 000 000 |
| Час спрацьовування, s |
0.05 |
| Ступінь захисту |
ІР20 |
| Категорія застосування |
АС-1, АС-3,
АС-7а, AC-7b |
| Під'єднання додаткових пристроїв |
да |
| Кріплення на DIN-рейку |
35х7.5 |
| Під'єднання гребінчастою шиною |
немає |
| Висота над рівнем моря, m |
2000 |
| Діапазон робочих температур, °C |
-25…+55 |
| Температура зберігання, °C |
-25…+70 |
|
