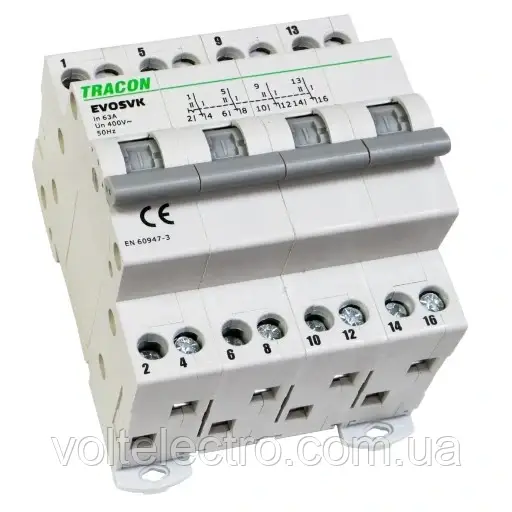

Перемикач навантаження трипозиційний 1-0-2 SVK4-63 4P, 63A мережа/генератор

Трьохпозиційний перемикач I-0-II призначений для ручного перемикання електропостачання будинку на генератор. Цей перемикач одночасно перемикає три фази та нуль. Підключення проводів живлення від генератора і мережі здійснюється знизу перемикача. Загальний вихід на навантаження – зверху.

Перемикач має три положення рукоятки: жиже положення - живлення навантаження здійснюється від першого введення, середнє положення - живлення навантаження вимкнено, верхнє положення - живлення навантаження здійснюється від другого (резервного) введення. Перемикання здійснюється через нульове (середнє) положення, це унеможливлює коротке замикання між вводами.

Характеристики перемикача I-0-II на генератор

Кількість полюсів: 4
Номінальний струм: 63  А
Робоча напруга змінного струму: 230 В/400 В
Частота: 50 Гц
Вимикаюча здатність при короткому замиканні (Icw): 0,48 кА
Номінальна комутаційна здатність: 0,8 кА
Перетин підключається. .. 16 мм кв
Температура експлуатації: від -25 до 55 ° C
Механічна зносостійкість: 30 000 циклів
Електрична зносостійкість: 10 000 циклів
Можливість пломбування: є
Артикул: SVK4-63
Виробник: Tracon Electric (Угорщина)

Внимание! Переключение должно осуществляться при полностью отключенной нагрузке! Перекидной рубильник, в отличии от автоматического выключателя, не содержит дугогасительной камеры. На время переключения положений рубильника, необходимо отключать всю его нагрузку с помощью автоматического (-их) выключателя (-ей). Несоблюдение данного требования ведет к обгоранию контактов рубильника и преждевременному выходу его из строя (не гарантийный случай).
