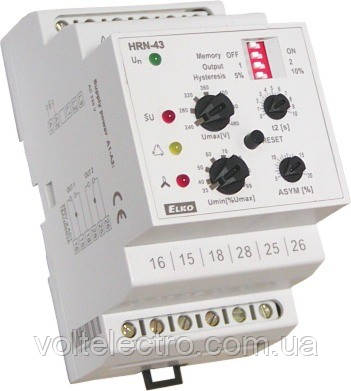

Реле контролю напруги HRN-43N 400V 3F 2x16A з нейтралю ETI (002471430)

3-фазне комплексне реле контролю напруги; контролює
підвищення/пониження напруги в діапазоні від 138-276V,
асиметрію (5-20%), послідовність та обрив фаз; затримка
t1 200мс та t2 від 0,1..10с; функції: "гістерезис" - 5%/10%,
"пам'ять помилки" та функція "залежної/незалежної роботи";
контролює фазну напругу (Uф)

Особливості:

• гальванічно ізольоване живлення AC 400 V, AC 230 V; AC/DC 24 V;
• функція „MEMORY” - для повернення з аварійного режиму у нормальний потрібно натиснути кнопку «RESET» на передній панелі пристрою;
• два вихідних реле, з можливістю вибору функцій другого реле (незалежно / паралельно);
• фіксована (t1) та налаштована (t2) затримка часу;
• стійкість до індуктивної напруги (наприклад від двигунів).

Реле контролю напруги серії HRN в залежності від моделі служать для контролю мінімальної та максимальної напруги в однофазних та трифазних мережах, контролю напруги в акумуляторних батареях (HRN-34, HRN-36), контролю послідовності та обриву фаз. Модульні реле для контролю напруги виробництва ETI Словенія - якісні, надійні і прості в експлуатації пристрої.

Застосування - застосовуються для контролю мінімального (Umin) та максимального (Umax) рівнів напруги, асиметрії фаз, послідовності та обриву фаз. Контроль напруги: Налаштовується верхній рівень Umax у межах 138 – 276 V (система 3x400/230V з нейтраллю) або 240 – 480 V (система 3x400V, без нейтралі) та нижній рівень Umin у межах 35-99% Umax. Якщо будь-яка з фаз вийде за межі встановленого діапазону, вихідне реле після закінчення встановленої затримки, яка призначена для придушення короткочасних піків, розімкне вихідний контакт. Вихідний контакт реле знову замкнеться при поверненні напруги до контрольованого діапазону та подолання встановленого гістерезису (який вибирається з двох значень DIP перемикачем). При випаданні 2 та 3 фаз одночасно відбудеться миттєве вимкнення реле, незважаючи на налаштування затримки t2. Послідовність фаз: Контролює правильну послідовність фаз. Вихідні контакти розімкнуться при включенні пристрою з неправильною послідовністю фаз. Асиметрія: Налаштовується рівень асиметрії між окремими фазами не більше 5-20%. При порушенні встановленої асиметрії розімкнеться контакт вихідного реле і засвітиться LED-індикатор, що вказує на асиметрію. Встановлено затримки часу Т1, Т2 та гістерезис при переході в нормальний стан. Контроль асиметрії можна вимкнути DIP перемикачем ASYM.
