Реле контролю послідовності і обриву фаз HRN-55N 3x400/230AC (3F, 1x8A_AC1) з нейтраллю

Застосування - призначені для захисту електродвигунів від обриву або зміни послідовності фаз.

Особливості:

• реле контролює послідовність та обрив фаз;
• HRN-55 - живлення здійснюється від усіх трьох фаз, тобто реле продовжує працювати і при випадінні однієї із фаз;
• HRN-55N - живлення L1-N, це означає, що реле також контролює обрив нейтрального провідника; фіксована затримка T1 (500 мс) та затримка T2, що налаштовується, (0.1-10 с); o на аварійний стан мережі реагує світінням червоного LED та розмиканням вихідних контактів.

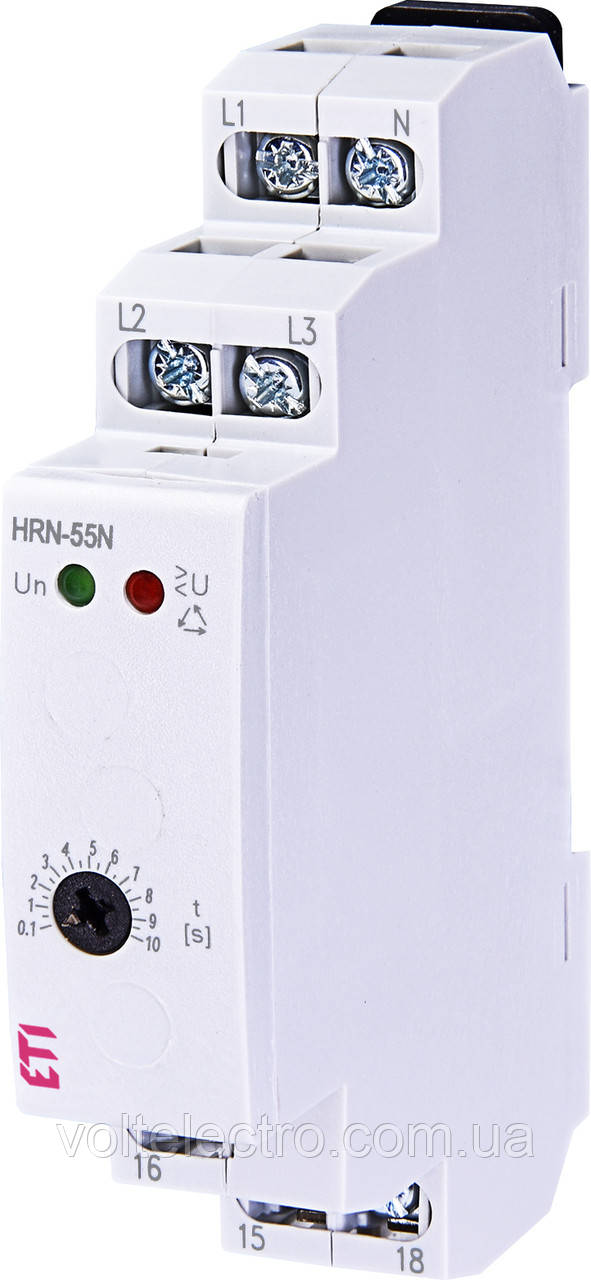

Реле контролю послідовності і обриву фаз  HRN-55N

• Напруга живлення: 3 × 400В / 230В
• Клеми живлення: L1, N
• Клеми контролю: L1, L2, L3, N
• Фіксована затримка часу Т1: до 500 мс
• Регульована затримка часу Т2: 0,1 с - 10 з
• контакти: 1 × перекидний
• Номінальний струм: 8 А / AC1
• Перетин підключаються провідників: 2,5 мм2
• Виконання: 1-модуль (з нейтраллю)

Реле в 3-фазній мережі контролює правильну послідовність та випадання будь-якої з фаз. Зелений LED постійно світить і вказує наявність напруги живлення. При випадінні фази або при перевищенні напруги блимає червоний LED, а реле вимкнеться. Перехід в аварійний стан може бути затриманий – налаштування затримки здійснюється потенціометром на лицьовій панелі виробу. При неправильній послідовності фаз постійно світиться LED, і реле вимкнеться. Якщо напруга знизиться нижче 60% від Un – реле розімкнеться без затримки (LED вказує на аварійний стан). У реле HRN-55 завдяки живленню з усіх трьох фаз реле може працювати і при випаданні однієї з фаз. У реле HRN-55N живлення L1-N, що дозволяє контролювати обрив нейтрального провідника
