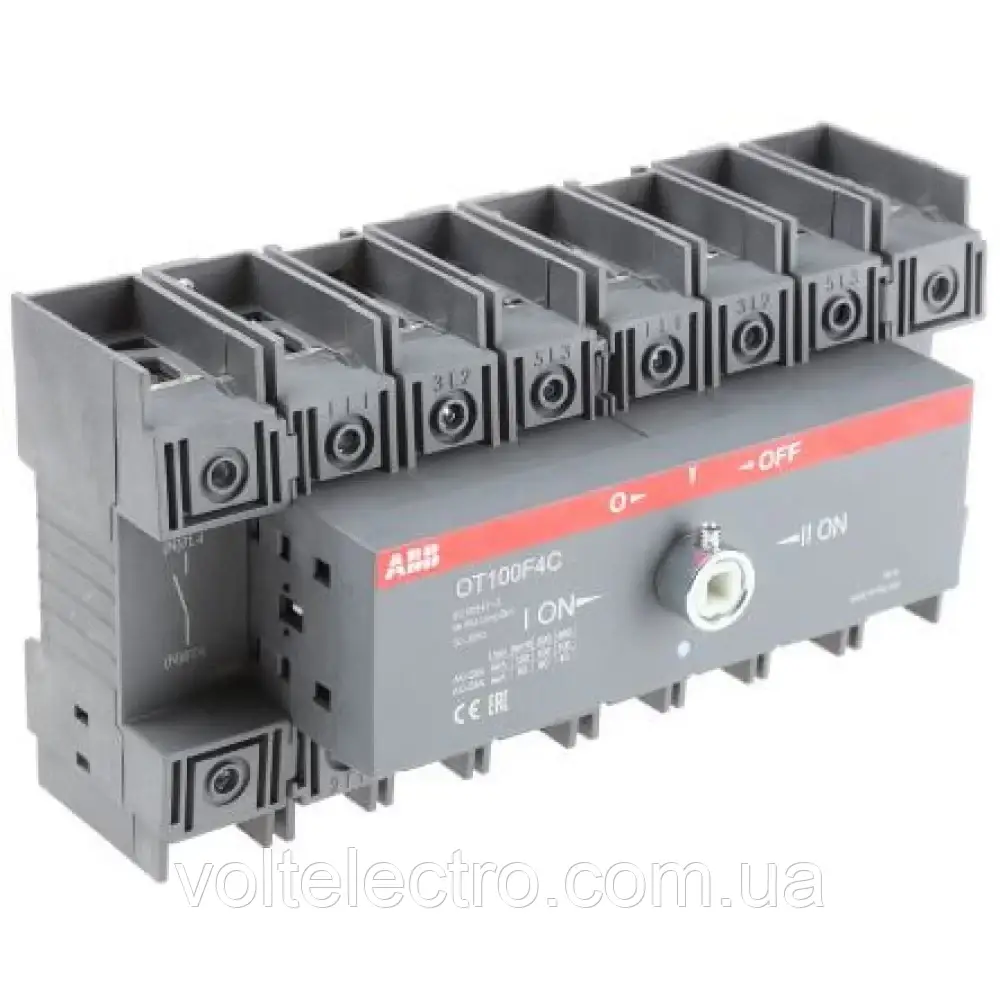

Перемикач навантаження ABB 100A 4-полюсний без ручки управління OT100F4C

Перемикання I-O-II. Рукоятка блокується в положенні 0 (OFF), двері блокуються від відкривання в положеннях I і II. Установка на DIN-рейку і монтажну плату. Рукоятка і шток замовляються окремо.

Ручка до реверсивних рубильників OHBS-9 для OT63...125F6

• Артикул1SCA105019R1001
• ТипOT100F4C
• Вибір обладнанняПеремикачі навантаження з ручним керуванням
• Кількість полюсів4
• БрендABB
• Робочий струм (А) AC22A/AC23A, 400...415В100/80



ХАРАКТЕРИСТИКИ

Кількість полюсів:4

Номінальна робоча напруга:750 V

Номінальний короткочасно витримує струм (I cw ):для 1,0 с 2.5 килоампер, среднеквадратичное значение

Номінальний робочий струм, АС-21А (I e ):(690 В) 100 A; (380...415 В) 100 A; (500 В) 100 A

Номінальний робочий струм, АС-22А (I e ):(690 В) 100 A; (380 ... 415 В) 100 A; (500 В) 100 A

Номінальний робочий струм, АС-23А (I e ):(500 В) 60 A; (690 В) 40 A; (380 ... 415 В) 80 A

1 Depth / Length:205 мм

1 EAN:6417019391502

1 Gross Weight:1.14 kg

1 Height:103 мм

1 Units:1 штука

1 Width:102 мм

Distance Between Phases:Standard

Fourth Pole Position:Right Side

Fourth Pole Type:Switched - Simultaneous Function

Handle Color:Черный

WEEE Category:5. Small Equipment (No External Dimension More Than 50 cm)

Інструкції та керівництва:1SCC303008M0203

Втрати потужності:4 W

Код класифікації об'єкта:Q

Механізм управління:Mechanism on Top of the Switch

Номінальна витримується імпульсна напруга (U imp ):8 кВ

Номінальна напруга ізоляції (U i ):750 V

Номінальна потужність в к.с .:согласно стандарту UL 480V 50 Hp; согласно стандарту UL 200V 30 Hp; согласно стандарту UL 600V 50 Hp; согласно стандарту UL 208V 30 Hp; согласно стандарту UL 240V 30 Hp

Номінальна робоча потужність, AC-23A (P e ):(500 В) 37 kW; (380 ... 415 V) 37 kW; (690 В) 37 kW

Номінальний струм UL:100 A

Переріз кабеля:10 ... 70 мм²

Положення клем лінії L:Top In - Bottom Out, Bottom In - Top Out

Робочий режим:Front operated

Ступінь забруднення:степень загрязнения 3

Ступінь захисту:Front IP20

Тип монтажа:Base mounting

Тип рукоятки:Handle and shaft not included

Умовний тепловий струм (I the ):В закрытом исполнении 115 A

Умовний тепловий струм на відкритому повітрі (I th ):q = 40 °C 115 A

Чиста вага виробу:kg; 193 lb; 1.2

Чистий висота вироби:100 мм

Чистий товщина вироби:86 мм

Чистий ширина вироби:193 мм
