Перемикач корпусний трьохпозиційний I-0-II 4п 160А до 95мм2

Опис

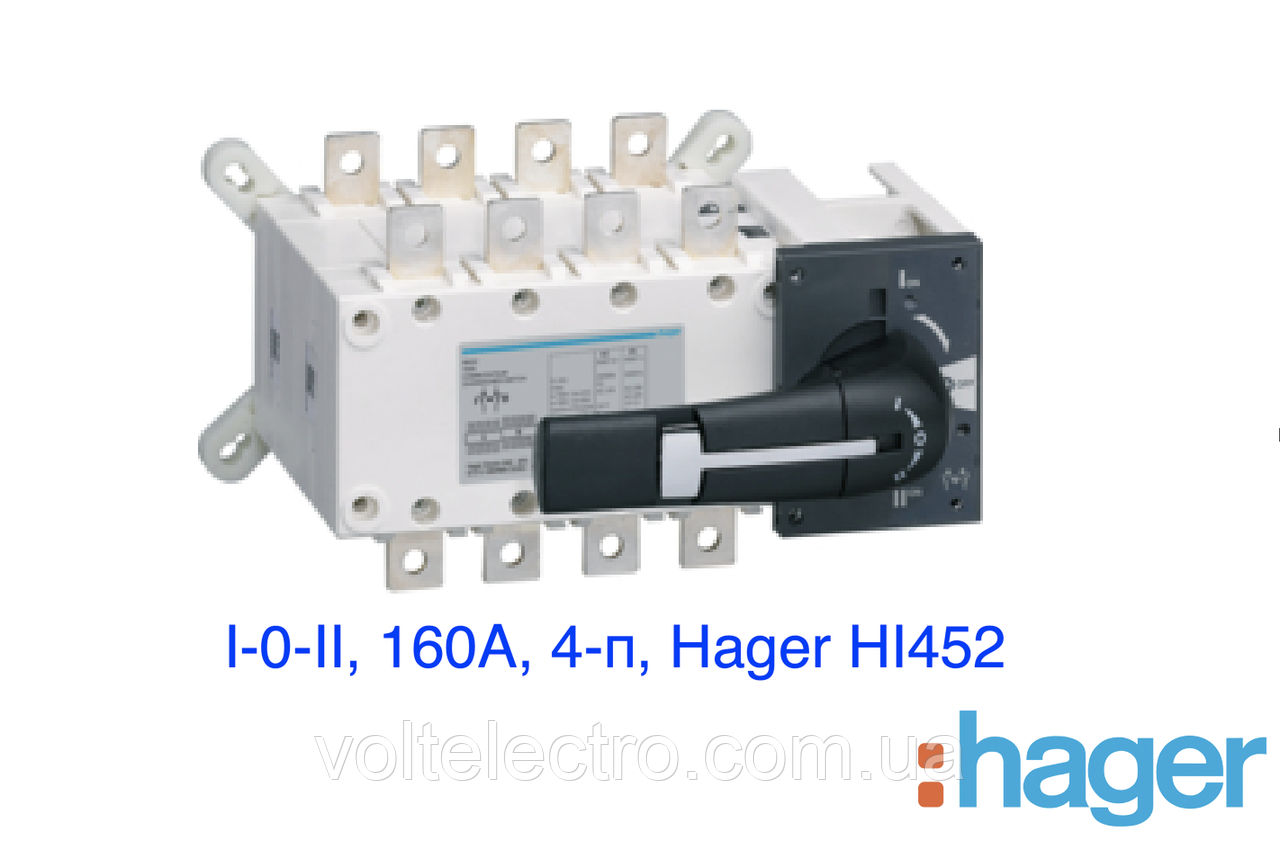

Перемикач HI452 до 95мм2 Hager

Перемикач HI452 до 95мм2 Hager — якісний і надійний продукт відомого німецького виробника Hager. Багаторічний досвід, застосування контролю якості на всіх етапах виробництва зробила компанію Хагер (Німеччина) лідером в електротехнічній галузі, а якість і сучасний продуманий дизайн є доказом успішності бренду.

Ручний перемикач навантаження HI452 розрахований на максимальний комутований струм 160 А.
– Схема перемикання: I-0-II.
– Максимальний струм: 160 А.
– Напруга: 400 V.
– Кількість полюсів: 4.

Опис ручного рубильника HI452:

Трьохпозиційний поворотний перемикач HI452 з максимальною комутаційної здатністю 160 ампер забезпечує безпеку розриву шляхом ручного перемикання з відключеного ділянки мережі на резервну лінію. Монтаж перекидного вимикача Hager HI452 здійснюється на монтажній панелі в розподільних щитах.

Як працює перемикач HI452:

Ручний перемикач фаз HI452 має три положення ручки. При нижньому положенні ручки рубильника живлення навантаження виконується від першого введення, середнє положення це повний розрив (відключає все живлення), а верхнє положення комутує живлення навантаження від другого введення. Відповідно перемикання проводиться через нульове положення, що гарантує безпеку від короткого замикання між звичайною і резервною мережею.

Схема збірки перемикача HI452

Додаткова комплектація для перемикача HI452

Додаткові пристрої для комплектації рубильника HI452 знаходяться у вкладці – супутні.

• Подовжуючі штоки
• Зовнішні ручки для вимикачів
• Додаткові контакти
• Комплект прозорих кришок

Рекомендації з монтажу рубильника Hager HI452

Монтажні розміри перемикача HI452
