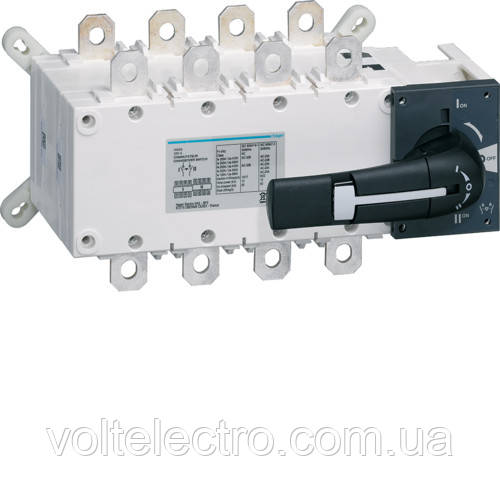

Перемикач трьохпозиційний I-0-II, 250А, 4п Hager HI454

Ручний перемикач навантаження HI454 розрахований на максимальний комутований струм 250 А.
– Схема перемикання: I-0-II.
– Максимальний струм: 250 А.
– Напруга: 400 V.
– Кількість полюсів: 4.

Опис ручного рубильника HI454:

Трьохпозиційний поворотний перемикач HI454 з максимальною комутаційної здатністю 160 ампер забезпечує безпеку розриву шляхом ручного перемикання з відключеного ділянки мережі на резервну лінію. Монтаж перекидного вимикача Hager HI454 здійснюється на монтажній панелі в розподільних щитах.

Як працює перемикач HI454:

Ручний перемикач фаз HI454 має три положення ручки. При нижньому положенні ручки рубильника живлення навантаження виконується від першого введення, середнє положення це повний розрив (відключає все живлення), а верхнє положення комутує живлення навантаження від другого введення. Відповідно перемикання проводиться через нульове положення, що гарантує безпеку від короткого замикання між звичайною і резервною мережею.

Схема збірки перемикача HI454

Додаткова комплектація для перемикача HI454

Додаткові пристрої для комплектації рубильника HI454 знаходяться у вкладці – супутні.

• Подовжуючі штоки
• Зовнішні ручки для вимикачів
• Додаткові контакти
• Комплект прозорих кришок

Рекомендації з монтажу рубильника Hager HI454

Монтажні розміри перемикача HI454
