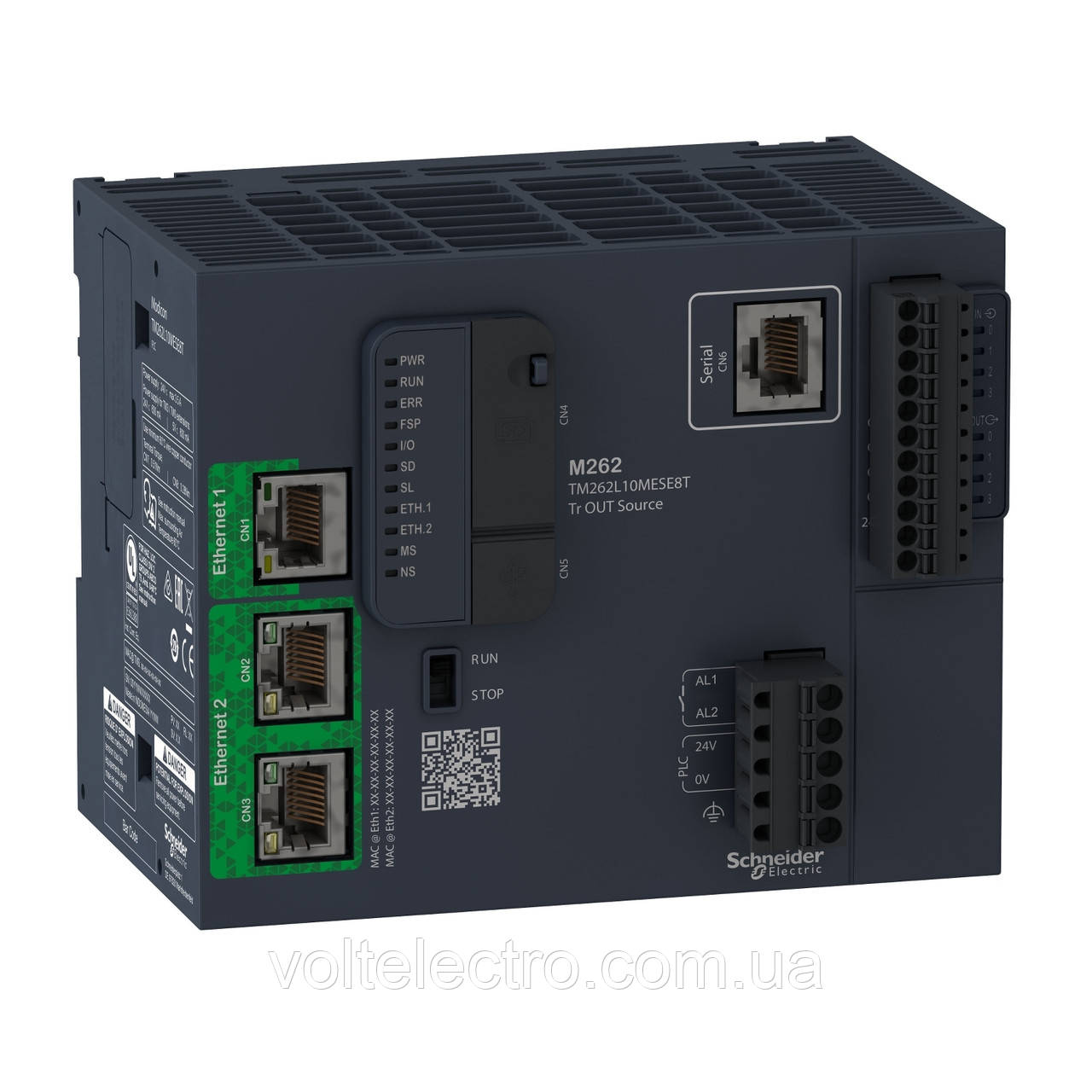

Логічний контролер Modicon M262
- В наявності
- Код: TM262L10MESE8T
56 469,64 ₴
47 999,19 ₴
- +380 (68) 052-00-91viber Для замовлень Viber
Логічний контролер, Modicon M262, 5 нс/інструкція, Ethernet
TM262L10MESE8T
Підключіть машини до будь-якого середовища — хмарного чи локального
Забезпечте миттєве підключення до хмарних сервісів для підвищення продуктивності
Індивідуальна та масштабована автоматизація з інтелектуальними модулями вводу/виводу Modicon
Розумна конструкція з польовою шиною Sercos у режимі реального часу для швидкого та безпечного руху
Вбудована безпека та кібербезпека з шифруванням та сертифікацією Achilles
Основні документи
Документи
посібник користувача;
CAD
Розкриття інформації про навколишнє середовище
Переглянути всі документиЦей продукт сумісний із
Опис
Контролери логіки/руху Modicon M262 розроблені для машин, які потребують високої продуктивності, сумісні з IIoT і поєднують програми керування логікою, рухом і безпекою. TM262L10MESE8T спеціалізується на логічному управлінні 4 швидкими цифровими входами та 4 швидкими цифровими виходами. Вони контролюють рух за допомогою незалежної осі в EtherNet/IP. У цей логічний контролер вбудовано дві мережі на основі Ethernet (EtherNet/IP, Modbus/TCP), один послідовний порт (протоколи Modbus, ASCII, Machine Expert). Modicon M262 — це логічні контролери/контролери руху з вбудованим підключенням до хмари, які визначають можливості кібербезпеки, підтримують моніторинг, аналітику та прогнозують обслуговування. Контролер живиться від неізольованого джерела живлення 24 В постійного струму, має вбудований захист від перевантаження, вбудований двоядерний процесор, досягає продуктивності 5 нс/інструкцію. Цей логічний контролер має одну комунікаційну шину (Ethernet, CANopen), одну шину вводу-виводу, один порт вводу-виводу. Він має ширину 125 мм, глибину 90 мм і висоту 100 мм. Вага 0,665 кг. Цей контролер розроблено для обладнання, яке потребує інтегрованого підключення до IIoT або зашифрованого зв’язку. Сертифіковано CE, cULus HazLoc, RCM, EAC, Achilles L2, EU RO Mutual, відповідає UL 61010-1/-2-201, CSAC22,2 № 61010-1/-2-201, ANSI/ISA 12-12 -01, EN 61131-2. Цей контролер сумісний із модулем інтелектуального зв’язку TMS CANopen, модулями розширення Modicon TM3 IO та налаштований EcoStruxure Machine Expert. Логічний контролер Modicon M262 встановлюється на DIN-рейку 35 мм із замками. Контролери логіки/руху Modicon M262 — це контролери, готові до IIoT для продуктивних машин. Контролери логіки/руху Modicon M262 містять протоколи IIoT і шифрування для забезпечення прямого підключення до хмари та цифрових послуг.
Технічні характеристики
| Серія продукту | Логічний/руховий контролер - Modicon M262 |
|---|---|
| Тип виробу або компоненту | Логічний контролер |
| [Us] номінальна напруга живлення | 24 В постійний струм - 15...20 % |
| Кількість дискретних входів/виходів | 8 |
| Висхідна зв'язність | Машина з підтримкою IIoT в хмарі Підключена машина до заводу |
| Межі напруги живлення | 20,4…28,8 В постійний струм |
|---|---|
| Енергоспоживання ПЛК | 82 Вт |
| Максимальний пусковий струм | 40 А |
| Захист від перенапруги | З |
| Кількість дискретних входів | 4, дискретний вхід швидкий вхід відповідно до МЕК 61131-2 Тип 1 |
| Напруга дискретного входу | 24 В |
| Тип напруги дискретного входу | Постійна напруга |
| Логіка дискретних входів | Приймач |
| Граничний рівень напруги (стан 1) | >= 15 В для постійний струм |
| Граничний рівень напруги (стан 0) | <= 5 В для постійний струм |
| Струм дискретного входу | 7,5 мА для швидкий вхід |
| Вхідний повний опір | 2.81 кОм для вхід |
| Час реакції | <= 1 мкс увімкнення, I0...I3 клема(и) для швидкий вхід <= 1 мкс вимкнення, I0...I3 клема(и) для швидкий вхід <= 1 мкс увімкнення, Q0...Q3 клема(и) для швидкий вихід <= 1 мкс вимкнення, Q0...Q3 клема(и) для швидкий вихід |
| Налаштовуваний час фільтрації | 0.001 мс для швидкий вхід 0.002 мс для швидкий вхід 0.005 мс для швидкий вхід 0.01 мс для швидкий вхід 0.05 мс для швидкий вхід 0.1 мс для швидкий вхід 0.5 мс для швидкий вхід 1 мс для швидкий вхід 4 мс для швидкий вхід 12 мс для швидкий вхід |
| Кількість дискретних виходів | 4 транзистор швидкий вихід |
| Напруга дискретного виходу | 24 В постійного струму |
| Струм дискретного виходу | 0.5 A для швидкий вихід (Q0...Q3) |
| Тип дискретного виходу | Транзистор |
| Логіка дискретного виходу | Джерело |
| Межі вихідної напруги | 30 В постійний струм |
| Максимальний струм на загальний вихід | 0,5 А з Q0...Q3 канал для швидкий вихід |
| Максимальна вихідна частоста | 300 кГц |
| Точність | +/- 0.1 % на 0,02…0,1 кГц для швидкий вихід +/- 1 % на 0,1…1 кГц для швидкий вихід |
| Максимальний струм витоку | 10 микроампер для вихід |
| Максимальне навантаження лампи розжарюван | <1,5 Вт |
| Тип захисту | Захист від короткого замикання Захист від зворотної полярності Захист від короткого замикання |
| Інтегральний час | 200 мс автоматичне скидання швидкий вихід |
| Максимальна кількість модулів розширення в | 7 для Модуль вводу-виводу TM3 (локальний архітектура вводу/виводу) 7 для Модуль вводу-виводу TM3 (віддалений архітектура вводу/виводу) 64 для Острів вводу-виводу TM3, TM5 або TM7 (розподілений архітектура вводу/виводу) |
| Час виконання для 1 Кінструкції | 0,005 мс |
| Обсяг пам'яті | 32 МБ для програма ОПЕРАТИВНА ПАМ'ЯТЬ 32 МБ для ОС/веб-сайт ОПЕРАТИВНА ПАМ'ЯТЬ 192 МБ для системна пам'ять ОПЕРАТИВНА ПАМ'ЯТЬ |
| Резервні копії даних | 1 Гбайт вбудована флеш-пам'ять для резервне копіювання користувацьких програм |
| Обладнання для зберігання даних | <= 32 ГБ SDHC карта (опціонально) |
| Термін резервного зберігання даних | 1000 годин на 25 °C |
| Структура застосування | 8 ситуаційних задач 4 циклічні задачі 3 циклічні задачі + 1 вільна задача 8 зовнішніх ситуаційних задач |
| Годинник реального часу | З |
| Відхилення ходу годинника | <= 10 с/місяць на 25 °C |
| Тривалість циклу | 0,5 мс |
| Функція позиціонування | Бібліотеки координатних осей функція |
| Тип вбудованого інтерфейсу | Ethernet 1 з RJ45 роз'єм та 10/100BASE-T інтерфейс Ethernet 2 з 2 RJ45 роз'єм та 100/1000BASE-T інтерфейс Послідовний канал з RJ45 роз'єм та RS232/RS485 інтерфейс Інтелектуальна шина зв'язку Шина вводу-виводу TM3 USB тип mini B |
| Швидкість передачі | 115 кбіт/с для шини довжиною 15 м для RS485 115 кбіт/с для шини довжиною 3 м для RS232 480 Мбіт/с для шини довжиною 3 м для USB 10/100 Мбіт/с для Ethernet1 10/100/1000 Мбіт/с для Ethernet2 |
| Протокол порту обміну даними | EtherNet/IP адаптер EtherNet/IP сканер Modbus TCP клієнт/сервер Modbus TCP Сканер вводу-виводу Modbus TCP NVL Ethernet RSTP Modbus SL клієнт/сервер Modbus SL Сканер вводу-виводу Modbus SL управління модемом Machine Expert ASCII менеджер ASCII управління модемом |
| Максимальна кількість підключених пристро | EtherNet/IP: 64 ((pending)) Modbus TCP: 64 Modbus TCP/EtherNet/IP: 96 |
| Служба обміну даними | MQTTs OPC UA сервер (Encrypt) HTTPs Methods (API) Веб-сервер Web visu TLS 1.2 TLS 1.3 SNTP NTP клієнт/сервер FTP клієнт/сервер FTPs сервер SQL client (віддалений доступ) DHCP клієнт DHCP сервер DNS клієнт POP3s клієнт SMTP клієнт SNMP client/server |
| Місцева сигналізація | 1 світлодіод (зелений/червоний) for PWR 1 світлодіод (зелений/червоний) for RUN 1 світлодіод (зелений/червоний) for ERROR (помилка) 1 світлодіод (зелений/червоний) for примусова зупинка 1 світлодіод (зелений/червоний) for Помилка вводу/виводу (I/O) 1 світлодіод (зелений/помаранчевий) for Активність SD-карти 1 світлодіод (зелений/помаранчевий) for Активність SL 1 світлодіод (зелений/червоний) for Стан ETH1 1 світлодіод (зелений/червоний) for Стан ETH2 1 світлодіод (зелений/червоний) for EIP MS 1 світлодіод (зелений/червоний) for EIP NS |
| Електричне з'єднання | знімна пружинна клемна колодкадля входів і виходів знімна пружинна клемна колодкадля підключення живлення 24В постійного струму |
| Максимальна дальність кабелю між пристроям | Екранований кабель <3 м для швидкий вхід Екранований кабель <3 м для швидкий вихід Неекранований кабель <50 м для вхід Неекранований кабель <50 м для вихід Екранований кабель <30 м для З'єднання RS485 Екранований кабель <15 м для RS232 |
| Ізоляція | Між швидким входом і внутрішньою логікою в 550 В змінний струм Неізольований між входами Між швидким виходом і внутрішньою логікою в 500 В змінний струм Неізольований між виходами Між входом і виходом в 500 В змінний струм Між живленням і внутрішньою логікою в 500 В змінний струм Неізольовані між живленням і землею |
| Стійкість до імпульсних перенапруг | 1 кВ силові лінії постійного струму Звичайний режим відповідно до МЕК 61000-4-5 1 кВ екранований кабель Звичайний режим відповідно до МЕК 61000-4-5 0,5 кВ релейного виходу Диференційний режим відповідно до МЕК 61000-4-5 1 кВ вхід Звичайний режим відповідно до МЕК 61000-4-5 1 кВ транзисторного виходу Звичайний режим відповідно до МЕК 61000-4-5 |
| Монтажна опора | DIN-рейка 35х15 рейка відповідно до МЕК 60715 DIN-рейка 35х7.5 рейка відповідно до МЕК 60715 плата або панель із монтажним набором |
| Висота | 100 мм |
| Глибина | 90 мм |
| Ширина | 125 мм |
| Маса нетто | 0,655 кг |
| Основні | |
|---|---|
| Країна виробник | Франція |
| Гарантійний термін | 12 міс |
| Стан | Новий |
- Ціна: 47 999,19 ₴
