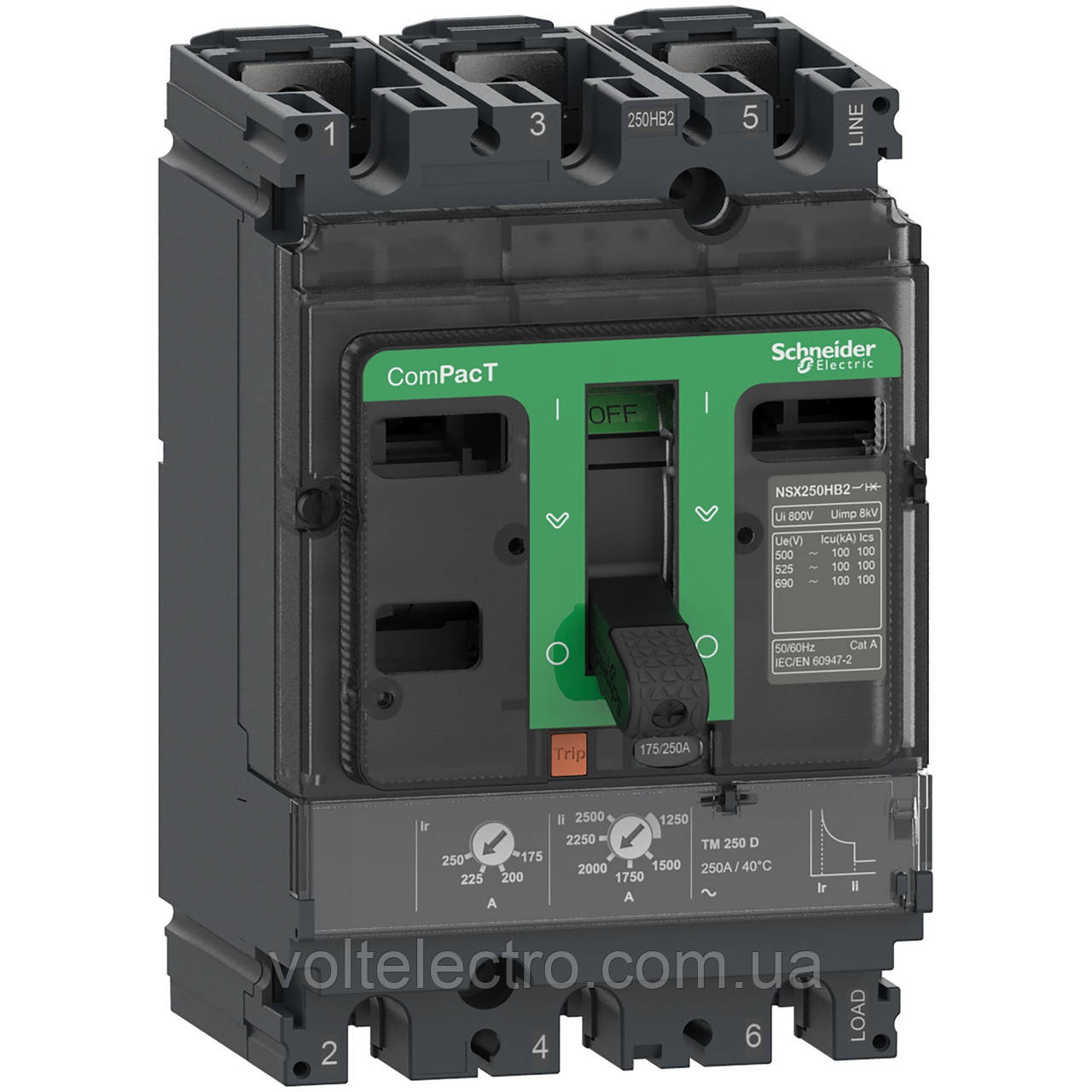

Автоматичний вимикач Schneider Electric ComPacT NSX 250A, 3P, 50kA
-15%
- В наявності
- Код: C25N3TM250
30 796,57 ₴
26 177,08 ₴
+380 (68) 052-00-91
kyivstarВіктор
- +380 (68) 052-00-91viber Для замовлень Viber
повернення товару протягом 14 днів за домовленістю
Автоматичний вимикач Schneider Electric ComPacT NSX 250A, 3P, 50kA
30 796,57 ₴26 177,08 ₴
В наявностіОпис
Характеристики
Інформація для замовлення
АВТОМАТИЧНИЙ ВИМИКАЧ COMPACT NSX250N 50kA 3P3D 250A З РОЗЧІПЛЮВАЧЕМ TMD AC
C25N3TM250
Основні документи
| Діапазон | ComPacT new generation |
|---|---|
| Назва продукту | ComPacT NSX new generation |
| Назва пристрою | NSX250N |
| Тип виробу або компоненту | Автоматичний вимикач |
| Додаток для пристрою | Розподіл |
| Кількість полюсів | 3P |
| опис захищених полюсів | 3d |
| [In] номінальний струм | 250 А на 40 °C |
| номінальної робоча пружна [Ue] | 690 V Змінний струм 50/60 Гц |
| Тип мережі | Змінний струм |
| Частота мережі | 50/60 Гц |
| Відповідність вимогам по ізоляції | Так відповідно доМЕК 60947-2 |
| Категорія застосування | Категорія A |
| [Icu] rated ultimate short-circuit breaking capacity | 90 кА Icu на 220/240 В Змінний струм 50/60 Гц відповідно доМЕК 60947-2 50 кА Icu на 380/415 V Змінний струм 50/60 Гц відповідно доМЕК 60947-2 50 кА Icu на 440 В Змінний струм 50/60 Гц відповідно доМЕК 60947-2 36 кА Icu на 500 В Змінний струм 50/60 Гц відповідно доМЕК 60947-2 35 кА Icu на 525 V Змінний струм 50/60 Гц відповідно доМЕК 60947-2 10 кА Icu на 660/690 V Змінний струм 50/60 Гц відповідно доМЕК 60947-2 15 кА на 600 В Змінний струм 50/60 Гц відповідно доUL 508 |
| Performance level | N 50 кА 415 В Змінний струм |
| найменування розчеплювача | TM-D |
| Тип розчеплювача | Тепломагнітний |
| захисні функції блоку управління | LI |
| Тип керування | Тумблер |
| Circuit breaker mounting mode | Фіксація |
| [Ui] Номинальна напруга ізоляції | 800 В Змінний струм 50/60 Гц |
|---|---|
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ |
| [Ics] rated service short-circuit breaking capacity | 90 кА на 220/240 В Змінний струм 50/60 Гц в соответствии с МЕК 60947-2 50 кА на 380/415 V Змінний струм 50/60 Гц в соответствии с МЕК 60947-2 50 кА на 440 В Змінний струм 50/60 Гц в соответствии с МЕК 60947-2 36 кА на 500 В Змінний струм 50/60 Гц в соответствии с МЕК 60947-2 35 кА на 525 V Змінний струм 50/60 Гц в соответствии с МЕК 60947-2 10 кА на 660/690 V Змінний струм 50/60 Гц в соответствии с МЕК 60947-2 |
| Механічна зносостійкість | 20000 циклів |
| electrical durability | 20000 циклів на 440 В In/2 10000 циклів на 440 В In 10000 циклів на 690 V In/2 5000 циклів на 690 V In |
| power dissipation per pole | 18,75 В |
| Монтажна опора | Backplate |
| Монтажне положення | Горизонтальний і вертикальний Flat on the back |
| приєднання зверху | Фронтальний |
| з'єднання з нижньої сторони | Фронтальний |
| Міжполюсний крок | 35 мм |
| тип захисту | L : for overload protection (thermal) I : for short-circuit protection (magnetic) |
| номінальний струм розчеплювача | 250 А на 40 °C |
| Long-time pick-up adjustment type Ir (thermal protection) | Регулюємі |
| [Ir] long-time protection pick-up adjustment range | 0.7...1 x In |
| Long-time protection delay adjustment type tr | Фіксований |
| [tr] long-time protection delay adjustment range | 120...400 с на 1.5 x In 15 с на 6 x Ir |
| Instantaneous protection pick-up adjustment type Ii | Регулюємі |
| [Ii] instantaneous protection pick-up adjustment range | 5...10 x In |
| Захист від витоку струму на землю | Без |
| Number of slots for electrical auxiliaries | 5 |
| Width (W) | 105 мм |
| Height (H) | 161 мм |
| Depth (D) | 86 мм |
| Маса нетто | 2,4 кг |
Рекомендована заміна
АВТ.ВИМ.3P3D TM250D NSX250N
LV431830
Цей продукт сумісний із
action_layer_backward
action_layer_backward
action_layer_backward
action_layer_backward
action_layer_backward
| Основні | |
|---|---|
| Виробник | Schneider Electric |
| Країна виробник | Франція |
| Тип ПЗВ | Вимикач |
| Технічні характеристики | |
| Нейтраль | Ні |
| Номінальна робоча напруга змінного струму | 400 В |
| Номінальний струм | 250 А |
| Тип спрацьовування ПЗВ | Електронний |
| Частота струму | 50 Гц |
- Ціна: 26 177,08 ₴
