Автоматичний вимикач Schneider Electric NSX630F 36kA 3P3D 630A MICROLOGIC 2.3

-15%
  • В наявності
  • Код: C63F32D630

70 486,16 ₴

59 913,24 ₴

+380 (68) 052-00-91
kyivstarВіктор
  • +380 (68) 052-00-91
    viber Для замовлень Viber
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
повернення товару протягом 14 днів за домовленістю
Автоматичний вимикач Schneider Electric NSX630F 36kA 3P3D 630A  MICROLOGIC 2.3
Автоматичний вимикач Schneider Electric NSX630F 36kA 3P3D 630A MICROLOGIC 2.3
70 486,16 ₴59 913,24 ₴
В наявності
+380 (68) 052-00-91
kyivstarВіктор
  • +380 (68) 052-00-91
    viber Для замовлень Viber
Опис
Характеристики
Інформація для замовлення

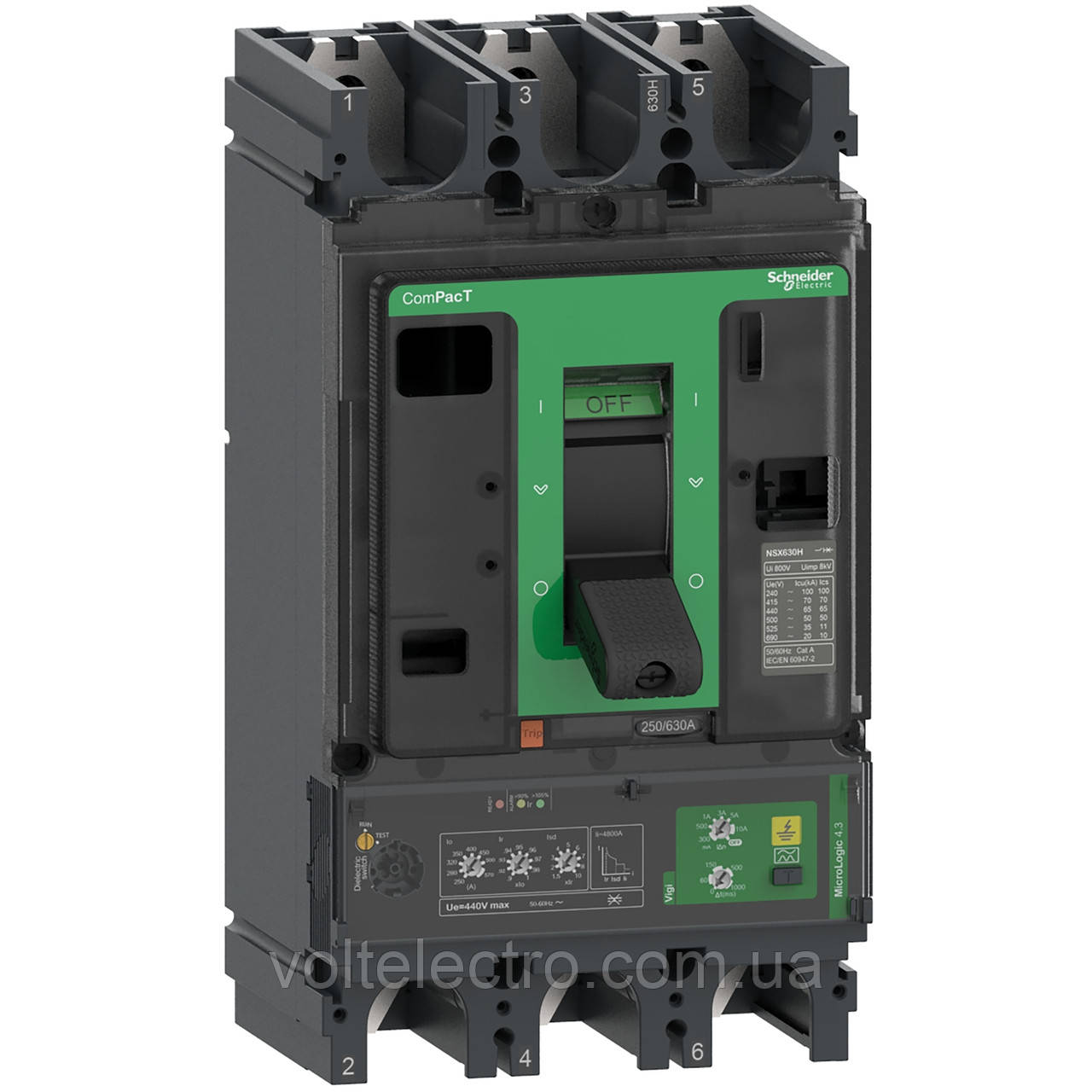

Зображення C63F32D630 Schneider Electric



АВТОМАТИЧНИЙ ВИМИКАЧ COMPACT NSX630F 36kA 3P3D 630A РОЗЧІПЛЮВАЧ MICROLOGIC 2.3

C63F32D630

Основні документи

Паспорт продукту

Інструкція

Каталог

Головна
Діапазон ComPacT new generation
Назва продукту ComPacT NSX new generation
Назва пристрою NSX630F
Тип виробу або компоненту Автоматичний вимикач
Додаток для пристрою Розподіл
Кількість полюсів 3P
опис захищених полюсів 3d
[In] номінальний струм 630 А на 40 °C
номинальна робоча напруга [Ue] 690 V Змінний струм 50/60 Гц
Тип мережі Змінний струм
Частота мережі 50/60 Гц
Відповідність вимогам по ізоляції Так відповідно доМЕК 60947-2
Категорія застосування Категорія A
[Icu] rated ultimate short-circuit breaking capacity 40 кА Icu на 220/240 В Змінний струм 50/60 Гц відповідно доМЕК 60947-2
36 кА Icu на 380/415 V Змінний струм 50/60 Гц відповідно доМЕК 60947-2
30 кА Icu на 440 В Змінний струм 50/60 Гц відповідно доМЕК 60947-2
25 кА Icu на 500 В Змінний струм 50/60 Гц відповідно доМЕК 60947-2
20 кА Icu на 525 V Змінний струм 50/60 Гц відповідно доМЕК 60947-2
10 кА Icu на 660/690 V Змінний струм 50/60 Гц відповідно доМЕК 60947-2
20 кА на 600 В Змінний струм 50/60 Гц відповідно доUL 508
Performance level F 36 кА 415 В Змінний струм
найменування розчеплювача Micrologic 2.3
Тип розчеплювача Електронний
захисні функції блоку управління LSoI
Тип керування Тумблер
Circuit breaker mounting mode Фіксація
Додаткове
[Ui] Номинальна напруга ізоляції 800 В Змінний струм 50/60 Гц
[Uimp] номінальна імпульсна витримувана напру 8 кВ
[Ics] rated service short-circuit breaking capacity 40 кА на 220/240 В Змінний струм 50/60 Гц в соответствии с МЕК 60947-2
36 кА на 380/415 V Змінний струм 50/60 Гц в соответствии с МЕК 60947-2
30 кА на 440 В Змінний струм 50/60 Гц в соответствии с МЕК 60947-2
25 кА на 500 В Змінний струм 50/60 Гц в соответствии с МЕК 60947-2
10 кА на 525 V Змінний струм 50/60 Гц в соответствии с МЕК 60947-2
10 кА на 660/690 V Змінний струм 50/60 Гц в соответствии с МЕК 60947-2
Механічна зносостійкість 15000 циклів
electrical durability 8000 циклів на 440 В In/2
4000 циклів на 440 В In
6000 циклів на 690 V In/2
2000 циклів на 690 V In
power dissipation per pole 39,69 В
Монтажна опора Backplate
Монтажне положення Горизонтальний і вертикальний
Flat on the back
приєднання зверху Фронтальний
з'єднання з нижньої сторони Фронтальний
Міжполюсний крок 45 мм
тип захисту L : for overload protection (long time)
So : for Захист від короткого замикання з фіксованою витримкою часу
I : for instantaneous short-circuit protection
номінальний струм розчеплювача 630 А на 40 °C
Long-time pick-up adjustment type Ir (thermal protection) 9 рег. налаштувань
[Ir] long-time protection pick-up adjustment range 250...630 A
Long-time protection delay adjustment type tr Фіксований
[tr] long-time protection delay adjustment range 400 с на 1.5 x Ir
16 с на 6 x Ir
11 с на 7.2 x Ir
теплова пам'ять 20 хвилин до і після спрацювання
Short-time protection pick-up adjustment type Isd Adjustable 9 settings
[Isd] Short-time protection pick-up adjustment range 1.5...10 x Ir
Short-time protection delay adjustment type tsd Фіксований
Instantaneous protection pick-up adjustment type Ii Фіксовані
[Ii] instantaneous protection pick-up adjustment range 6900 A
Захист від витоку струму на землю Без
логічна селективність ZSI Without
Number of slots for electrical auxiliaries 6
Місцева сигналізація Дляready to operate flashing LED (Зелений)
Дляoverload світлодіод 105 % Ir (Червоний)
Дляoverload світлодіод 90 % Ir (Жовтий)
Width (W) 140 мм
Height (H) 255 мм
Depth (D) 110 мм
Маса нетто 6,2 кг
Екологічна оцінка
Стандарти EN/IEC 60947
Сертифікація виробу CCC
EAC
Морське виконання
Категорія перенапруги Клас II
Клас захисту від ураження електричним стру Клас II
Ступінь забруднення 3 відповідно доIEC 60664-1
Ступінь захисту IP40відповідно доМЕК 60529
Ступінь ударозахисту IK07 відповідно доIEC 62262
Робоча температура навколишнього повітря -25…70 °C
Температура навколишнього повітря для збер -50…85 °C
Відносна вологість 0…95 %
рабочая высота над уровнем моря 0...2000 м without derating
2000 m...5000 m with derating
Тип упаковки
Тип 1 упаковки Db
Кількість одиниць у 1 упаковці 1
Висота 1 упаковки 15,0 см
Ширина 1 упаковки 15,5 см
Довжина 1 упаковки 29,0 см
Вага 1 упаковки 5,728 кг
Тип 2 упаковки S04
Кількість одиниць у 2 упаковці 2
Висота 2 упаковки 30,0 см
Ширина 2 упаковки 40,0 см
Довжина 2 упаковки 60,0 см
Вага 2 упаковки 12,308 кг

Показати менше технічних характеристик

arrow2_down



Рекомендована заміна:



АВТ.ВИМ.3P3D MICROL 2.3 630A NSX630F

LV432876





Цей продукт сумісний із

action_layer_backward

action_layer_backward

action_layer_backward

action_layer_backward



Основні
ВиробникSchneider Electric
Країна виробникФранція
Тип ПЗВВимикач
Технічні характеристики
НейтральНі
Номінальна робоча напруга змінного струму600 В
Номінальний струм630 А
Тип спрацьовування ПЗВЕлектронний
Частота струму50 Гц
