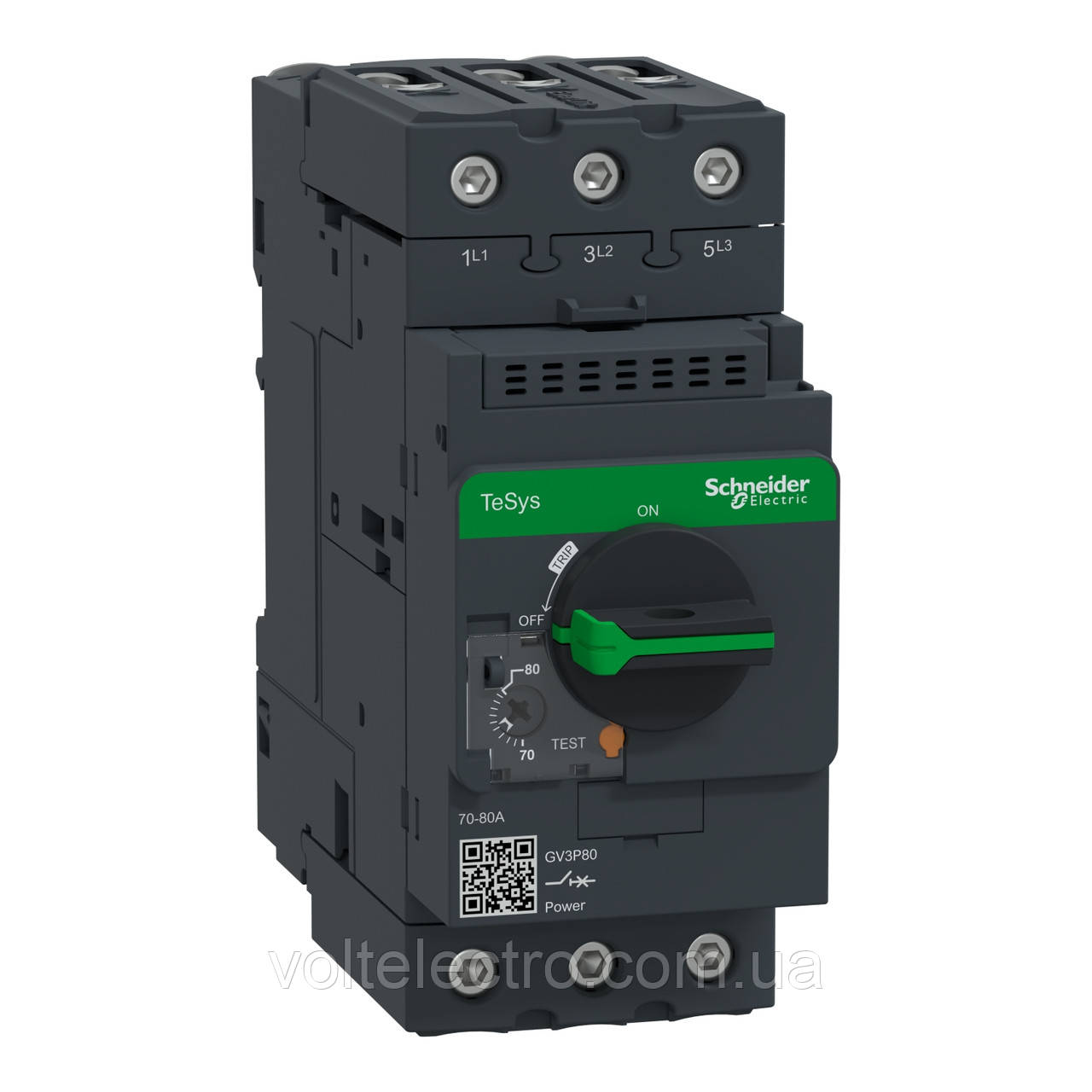

Автомат захисту двигуна GV3P 70…80 А 45 кВт
- В наявності
- Код: GV3P80
10 946,07 ₴
9 304,16 ₴
- +380 (68) 052-00-91viber Для замовлень Viber
EVERLINK Т/МАГН.АВТ.ВИМИК TESYS GV3 80A
GV3P80
Основні документи
Опис
Автоматичний вимикач двигуна TeSys GV, 3 полюси (3P), 80A/690V, для 3-фазних двигунів 45kW при 400V. Він забезпечує термомагнітний захист із температурним діапазоном налаштувань 70-80A, магнітне відключення при 14xIn, високу відключаючу здатність Icu 50kA при 400V. Підключення здійснюється за допомогою гвинтових клем Everlink BTR. Контроль запуском/зупинкою за допомогою поворотної ручки гарантується на 20 000 циклів AC-3. Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, Marine, ATEX), відповідає вимогам Green Premium (RoHS/REACh).
| Діапазон | TeSys Deca |
|---|---|
| Назва продукту | TeSys GV3 TeSys Deca |
| Тип виробу або компоненту | Motor circuit breaker |
| Назва пристрою | GV3P |
| Додаток для пристрою | Motor protection |
| Тип розчеплювача | Тепломагнітний |
| Кількість полюсів | 3P |
|---|---|
| Тип мережі | Змінний струм |
| Категорія застосування | AC-3 відповідно доIEC 60947-4-1 |
| частота мережі | 50/60 Гц |
| Спосіб встановлення | Симетрична din-рейка 35 мм clipped Panel screwed (with 3 x M4 screws) |
| мощность двигателя кВт | 45 кВт на 400/415 V Змінний струм 50/60 Гц maximum peak current 750 A 45 кВт на 500 В Змінний струм 50/60 Гц maximum peak current 750 A 55 кВт на 690 V Змінний струм 50/60 Гц maximum peak current 750 A |
| Здатність відключення | 65 кА Icu на 230/240 V Змінний струм 50/60 Гц 50 кА Icu на 400/415 V Змінний струм 50/60 Гц 50 кА Icu на 440 В Змінний струм 50/60 Гц 12 кА Icu на 500 В Змінний струм 50/60 Гц 6 кА Icu на 690 V Змінний струм 50/60 Гц |
| [Ics] номинальная отключающая способность | 100 % на 230/240 V Змінний струм 50/60 Гц 60 % на 400/415 V Змінний струм 50/60 Гц 60 % на 440 В Змінний струм 50/60 Гц 50 % на 500 В Змінний струм 50/60 Гц 50 % на 690 V Змінний струм 50/60 Гц |
| Тип керування | Поворотна ручка |
| [In] номінальний струм | 80 А |
| thermal protection adjustment range | 70…80 А в соответствии с IEC 60947-4-1 |
| Струм спрацьовування електромагнітного розчеплювача | 1120 А |
| [Ith]условный тепловой поток воздуха | 80 А в соответствии с IEC 60947-4-1 |
| номинальное напряжение [Ue] | 690 V Змінний струм 50/60 Гц |
| [Ui] номінальна напруга ізоляції | 690 В Змінний струм 50/60 Гц в соответствии с МЕК 60947-2 |
| [Uimp]Номінальна витримувана імпульсна напру | 6 кВ відповідно доМЕК 60947-2 |
| phase failure sensitivity | Yes в соответствии с IEC 60947-4-1 |
| Відповідність вимогам по ізоляції | Так відповідно доIEC 60947-1 |
| power dissipation per pole | 8 В |
| Механічна зносостійкість | 50000 циклів |
| electrical durability | 20000 циклів для AC-3 на 415 В In |
| rated duty | Continuous в соответствии с IEC 60947-4-1 |
| Момент затягування | 5 Н.м Гвинтовий затискач |
| Ширина | 55 мм |
| Висота | 132 мм |
| Глибина | 136 мм |
| Маса нетто | 0,96 кг |
| Колір | Темно-сірий |
Цей продукт сумісний із
ДОДАТ.КОНТАКТИ МИТТЄВ.ДІЇ НО+НЗ
ДОДАТ.БЛОК КОНТАКТІВ НО АБО НЗ
КОНТАКТ АВАР.ВІДКЛ.НВ+ДОДАТ.КОНТ.НВ
КОНТАКТ АВАР.ВІДКЛ.НЗ+ДОДАТ.КОНТ.НВ
ДОДАТ.КОНТАКТИ МИТТЄВ.ДІЇ НО+НО
КОНТАКТ АВАР.ВІДКЛ.НВ+ДОДАТ.КОНТ.НЗ
| Основні | |
|---|---|
| Виробник | Schneider Еlectric |
| Країна виробник | Франція |
| Тип монтажу | На DIN рейку |
| Технічні характеристики | |
| Кількість модулів | 3 шт. |
| Кількість полюсів | 3 шт. |
| Нейтраль | Ні |
| Номінальна робоча напруга змінного струму | 600 В |
| Номінальний струм | 80 А |
| Тип спрацьовування ПЗВ | Електромеханічний |
| Частота струму | 50 Гц |
