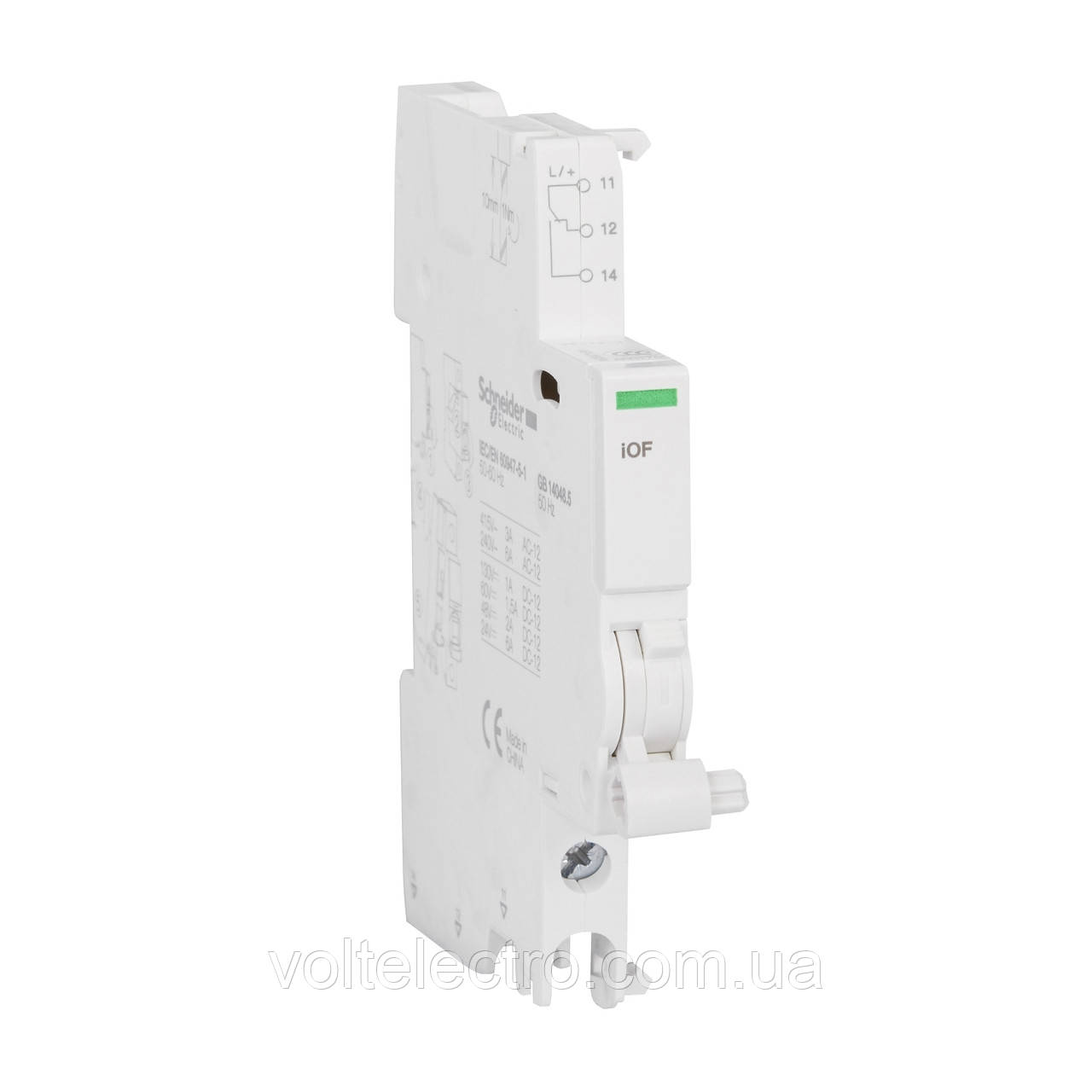

Додатковий контакт iOF стану для серій iC60, iID, iDPN N Vigi 220 В АС, 24...130 В DC
- В наявності
- Код: A9A26924
646,81 ₴
- +380 (68) 052-00-91viber Для замовлень Viber
Основні документи
Опис
Допоміжний контакт Acti9 iOF це розімкнений/замкнений контакт і сигналізує про несправність. Він призначений для iC60, iC40, iCV40, iID. 2 контакти 1 NO + 1NC можуть передавати інформацію про стан пов’язаного пристрою до Acti9 Smartlink. Він передає програмованому логічному контролеру інформацію про електричну несправність, активацію допоміжного відключення, відкрите або закрите положення відповідного пристрою. Він сумісний з гребінчастою шинкою, яка може встановлюватися знизу. Дистанційна індикація положення та відключення при несправності пов’язаного пристрою. Номінальна робоча напруга Ue становить від 24 В змінного струму до 415 В змінного струму або від 24 В постійного струму до 130 В постійного струму. Робоча частота 50 Гц або 60 Гц. Номінальний робочий струм Ie становить 6 А при 24 В постійного струму, 2 А при 48 В постійного струму, 1,5 А при 60 В постійного струму, 1 А при 130 В постійного струму. Номінальний робочий струм Ie становить 6 А при 24 В змінного струму до 240 В змінного струму, 3 А при 415 В змінного струму. Номінальна напруга ізоляції Ui становить 400 В змінного струму. Ширина 1 модуль 9 мм. Колір продукту білий (RAL9003). Розміри: (Ш) 9 мм x (В) 86 мм x (Г) 73 мм. Вага виробу 32 г. Ступінь захисту пристрою IP20 і IP40 при встановленні в щиті. Робоча температура від -35°C до +70°C. Температура зберігання від -40°C до +85°C. Цей продукт відповідає стандарту МЕК 60947-5-1.
Технічні характеристики
| Асортимент продукції | Acti9 |
|---|---|
| Тип виробу або компоненту | OC contact |
| Назва пристрою | IOF |
| Сигнальні контакти | 1 C/O |
| [In] номінальний струм | AC-12 6 А at 240 В, Змінний струм 50/60 Гц AC-12 3 А at 415 В, Змінний струм 50/60 Гц DC-12 2 А at 48 В, Постійний струм DC-12 1,5 А at 60 В, Постійний струм DC-12 1 А at 130 В, Постійний струм DC-12 6 А at 24 В, Постійний струм |
| Кількість модулів Ш = 9 мм | 1 |
| [Ui] номінальна напруга ізоляції | 500 В |
|---|---|
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ |
| Спосіб кріплення | Затисканням |
| Монтажна опора | DIN-рейка |
| Сумісність гребінчастих шин і розподільчих | Верхній Так |
| Висота | 86 мм |
| Ширина | 9 мм |
| Глибина | 73 мм |
| Маса нетто | 32 г |
| Колір | Білий |
| Клеми підключення | Гвинтовий затискач (Нижній) 1 кабель(і)1…4 мм² - Жорсткий Гвинтовий затискач (Нижній) 1 кабель(і)0,5…2,5 мм² - Гнучкий Гвинтовий затискач (Нижній) 2 кабель(і)2,5 мм² - Жорсткий Гвинтовий затискач (Нижній) 2 кабель(і)1,5 мм² - Гнучкий з накінечником |
| Довжина зачистки проводів | 10 мм |
| момент затягування | 1 Н.м |
| Стандарти | МЕК 60947-5-1 |
|---|---|
| Ступінь захисту | IP20відповідно доМЕК 60947-5-1 |
| Ступінь забруднення | 3 відповідно доМЕК 60947-5-1 |
| Тропікостійкість | 2 відповідно доМЕК 60947-5-1 |
| Робоча температура навколишнього повітря | -35…70 °C |
| Температура навколишнього повітря для збер | -40…85 °C |
| Основні | |
|---|---|
| Виробник | Schneider |
| Країна виробник | Франція |
| Тип ПЗВ | Вимикач |
