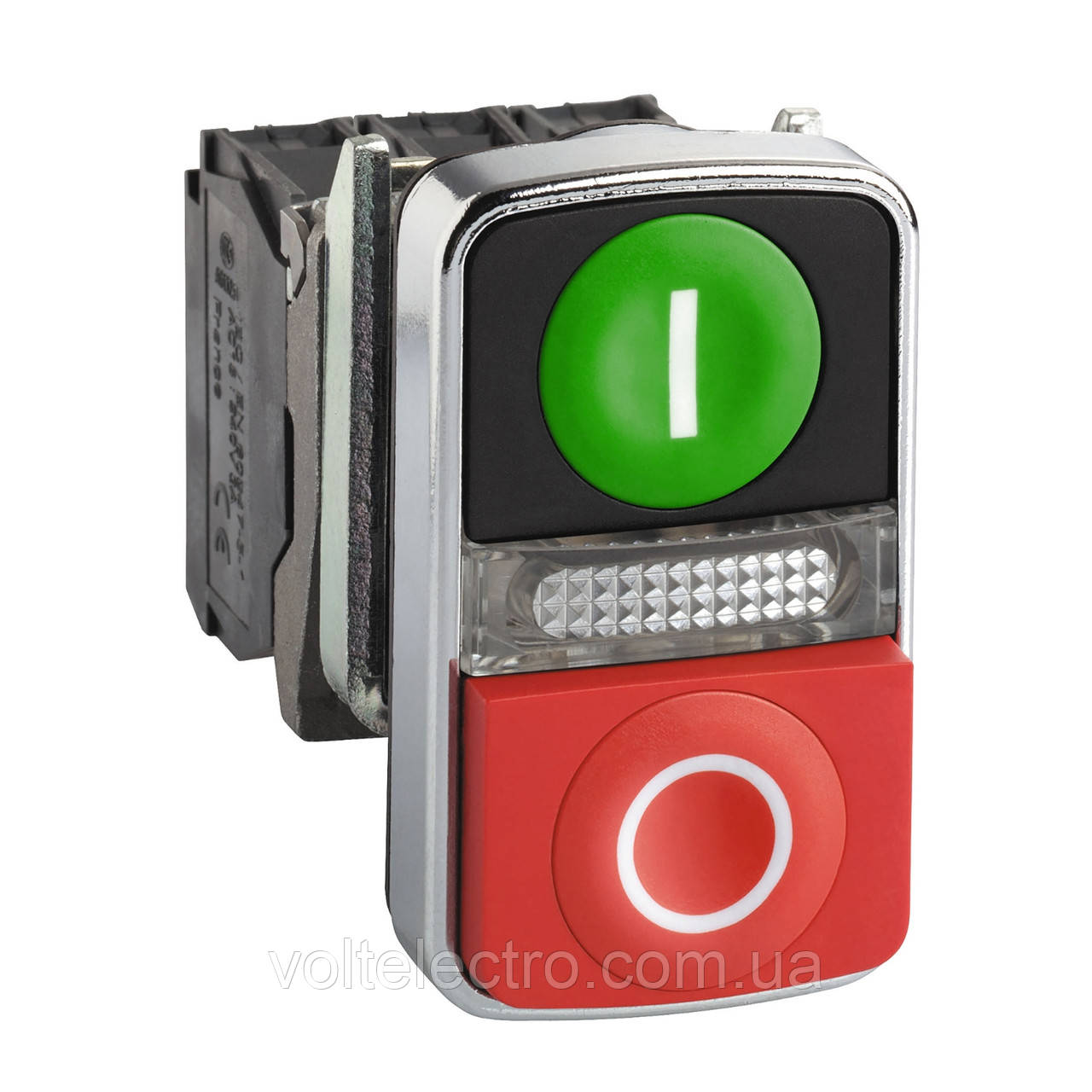

Кнопка управління подвійна старт-стоп Harmony XB4 з підсвічуванням LED 24В
-10%
- В наявності
- Код: XB4BW73731B5
1 333,17 ₴
1 199,85 ₴
+380 (68) 052-00-91
kyivstarВіктор
- +380 (68) 052-00-91viber Для замовлень Viber
повернення товару протягом 14 днів за домовленістю
Кнопка управління подвійна старт-стоп Harmony XB4 з підсвічуванням LED 24В
1 333,17 ₴1 199,85 ₴
В наявностіОпис
Характеристики
Інформація для замовлення
Основні документи
Технічні характеристики
| Серія продукту | Harmony XB4 |
|---|---|
| Тип виробу або компоненту | Illuminated double-headed push-button |
| Назва пристрою | XB4 |
| bezel material | Chromium plated metal |
| Тип головки | Standard |
| mounting diameter | 22 мм |
| Колір маркування | White marking when green, red or black caps Black marking when white caps |
| Джерело живлення | Protected LED |
| колір лампи | Білий |
| Опис виробу | Повний комплект |
| fixing collar material | Zamak |
|---|---|
| Маса нетто | 0,13 кг |
| resistance to high pressure washer | 7000000 па на 55 °C 0.1 m |
| форма головки сигнальної лампи | Rectangular |
| type of operator | Spring return |
| operator profile | 1 flush - 1 projecting push-buttons - 1 central pilot light |
| operators description | Green ''I'' - red ''O'' |
| operator profile | Зелений flush, I (white) Червоний projecting, O (white) |
| Тип та склад контакту | 1 Н.В. + 1 Н.З. |
| Експлуатація контакту | Повільне розмикання |
| contacts usage | Standard contacts |
| positive opening | З в соответствии с EN/IEC 60947-5-1 appendix K |
| operating travel | 1,5 мм (NC changing electrical state) 2,6 мм (NO changing electrical state) 4,3 мм (total travel) |
| operating force | 3,5 Н NC changing electrical state 3,8 Н NO changing electrical state |
| Механічна зносостійкість | 1000000 циклів |
| підключення | Гвинтовий затискач, <= 2 x 1.5 mm² З кабельним наконечником в соответствии с EN/IEC 60947-1 Гвинтовий затискач, >= 1 x 0.22 mm² Без наконечника в соответствии с EN/IEC 60947-1 |
| Момент затягування | 0,8…1,2 Н.м відповідно доEN 60947-1 |
| форма головки гвинта | Cross совместим с JIS No 1 Cross совместим с Philips no 1 Cross совместим с pozidriv No 1 Щілинний совместим с flat Ø 4 mm Щілинний совместим с flat Ø 5.5 mm |
| Матеріал контакту | Silver alloy (Ag/Ni) |
| Захист від короткого замикання | 10 А Плавка вставка тип gG відповідно доМЕК 60947-5-1 |
| [Ith]условный тепловой поток воздуха | 10 А в соответствии с МЕК 60947-5-1 |
| [Ui]Номинальное напряжение изоляции | 600 В 3) в соответствии с EN 60947-1 |
| [Uimp]Номінальна витримувана імпульсна напру | 6 кВ відповідно доEN 60947-1 |
| Номінальний робочий струм [Ie] | 3 А в 240 В, AC-15, A600 відповідно доМЕК 60947-5-1 6 А в 120 В, AC-15, A600 відповідно доМЕК 60947-5-1 0,1 А в 600 В, DC-13, Q600 відповідно доМЕК 60947-5-1 0,27 А в 250 В, DC-13, Q600 відповідно доМЕК 60947-5-1 0,55 А в 125 В, DC-13, Q600 відповідно доМЕК 60947-5-1 1,2 А в 600 В, AC-15, A600 відповідно доМЕК 60947-5-1 |
| electrical durability | 1000000 циклів, AC-15, 2 А на 230 В 3600 цикл/год 0,5 в соответствии с EN/IEC 60947-5-1 appendix C 1000000 циклів, AC-15, 3 А на 120 В 3600 цикл/год 0,5 в соответствии с EN/IEC 60947-5-1 appendix C 1000000 циклів, AC-15, 4 А на 24 В 3600 цикл/год 0,5 в соответствии с EN/IEC 60947-5-1 appendix C 1000000 циклів, DC-13, 0,2 А на 110 В 3600 цикл/год 0,5 в соответствии с EN/IEC 60947-5-1 appendix C 1000000 циклів, DC-13, 0,5 А на 24 В 3600 цикл/год 0,5 в соответствии с EN/IEC 60947-5-1 appendix C |
| electrical reliability | Λ < 10exp(-6) на 5 V и 1 мА in clean environment в соответствии с EN/IEC 60947-5-4 Λ < 10exp(-8) на 17 V и 5 мА in clean environment в соответствии с EN/IEC 60947-5-4 |
| Тип сигналізації | Steady |
| Лампа | Integral LED |
| [Us] Номінальна напруга живлення | 24 В Змінний/постійний струм в 50/60 Гц |
| Межі напруги живлення | 19,2…30 В Постійна напруга 21,6…26,4 В Змінний струм |
| Споживання струму | 18 mA |
| service life | 100000 г at rated voltage and 25 °C |
| Стійкість до перенапруги | 1 кВвідповідно доIEC 61000-4-5 |
| Код сумісності | XB4 |
| Захисна обробка | TH |
|---|---|
| Температура навколишнього повітря для збер | -40…70 °C |
| Робоча температура навколишнього повітря | -40…70 °C |
| Клас захисту від ураження електричним стру | Клас I відповідно доIEC 60536 |
| Ступінь захисту IP | IP66 в соответствии с МЕК 60529 IP69K в соответствии с МЕК 60529 IP69 в соответствии с МЕК 60529 |
| NEMA degree of protection | NEMA 13 NEMA 4X |
| Ступінь ударозахисту | IK06 відповідно доIEC 50102 |
| Стандарти | EN/IEC 60947-1 МЕК 60947-5-1 CSA C22.2 № 14 JIS C8201-5-1 EN/IEC 60947-5-5 EN/IEC 60947-5-4 UL 508 JIS C8201-1 |
| Сертифікація виробу | DNV LROS (Lloyds register of shipping) CSA BV UL listed GL |
| Вібростійкість | 5 gn (f= 2…500 Гц)відповідно доIEC 60068-2-6 |
| Ударостійкість | 30 gn (продолжительность = 18 мс) для half sine wave acceleration відповідно доМЕК 60068-2-27 50 gn (продолжительность = 11 мс) для half sine wave acceleration відповідно доМЕК 60068-2-27 |
| Стійкість до комутаційних перешкод | 2 кВвідповідно доМЕК 61000-4-4 |
| Стійкість до електромагнітних полів | 10 В/м відповідно доМЕК 61000-4-3 |
| Стійкість до електростатичного розряду | 6 кВ При контакті, на металевих частинахвідповідно доМЕК 61000-4-2 8 кВ Через повітря, (на ізольованих частинах)відповідно доМЕК 61000-4-2 |
| электромагнитная эмиссия | Class B в соответствии с IEC 55011 |
Dimensions Drawings
Dimensions
| Основні | |
|---|---|
| Виробник | Schneider Electric |
| Країна виробник | Франція |
| Напруга | 220 В |
| Номінальна сила струму | 3 А |
| Колір кнопки | Білий |
- Ціна: 1 199,85 ₴
