Контактор реверсивний 3P, 6А, НЗ, 220В винтовой зажим Schneider TeSys K



КОНТАКТОР РЕВ.K 3P,6А,НЗ,220В 50Гц

LC2K0601M7

Основні документи

Паспорт продукту

Каталог



Цей продукт сумісний із

Додатки (10)

action_layer_backward

Допоміжні засоби (2)

action_layer_backward

Аксесуари (1)

Опис

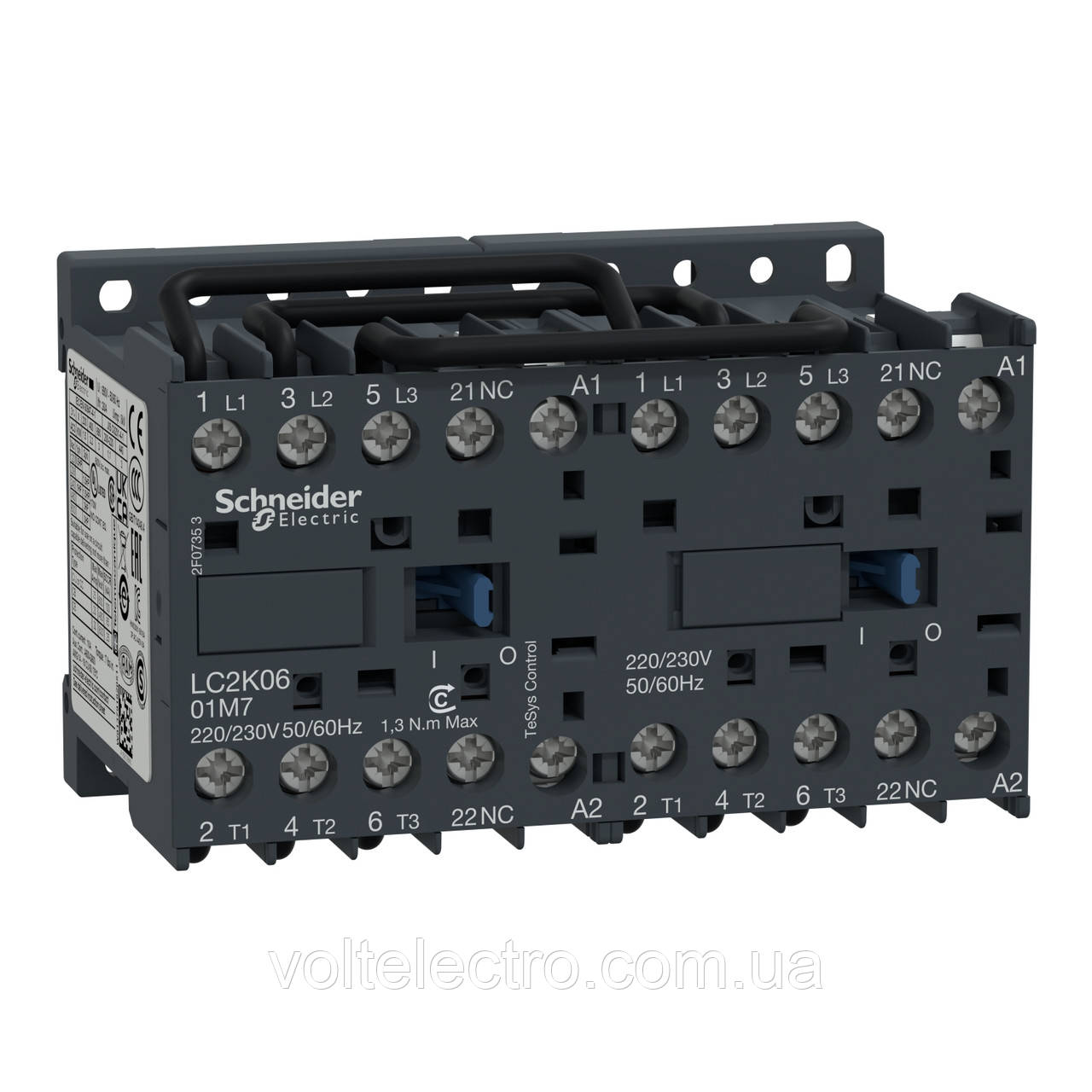

Реверсивний контактор TeSys K, 3 полюси (3 NO), для керування двигуном до 6A/690 В AC-3 (2,2 кВт при 400 В). В контактора котушки змінного струму 220 В 50/60 Гц, вбудовані допоміжні контакти 2 NC, підключення здійснюється за допомогою гвинтових клем. Швидкість роботи до 600 циклів/годину в AC-3 та середовищах до 50°C, він забезпечує надійність і довговічність для стандартних застосувань. Компактний (ширина 90 мм), монтаж здійснюється на DIN-рейку або кріплення гвинтами. З попередньо підключеними реверсивними силовими з’єднаннями, механічним блокуванням (без електричного блокування). Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC), відповідає вимогам Green Premium (RoHS/REACh).

Технічні характеристики

Головна

Діапазон	TeSys
Назва продукту	TeSys K
Тип виробу або компоненту	Reversing contactor
Назва пристрою	LC2K
Додаток для пристрою	Контроль
contactor application	Motor control
Категорія застосування	AC-4 AC-3 AC-3e
Опис виробу	Preassembled with reversing power busbar
Кількість полюсів	3P
power pole contact composition	3 NС
номинальное напряжение [Ue]	Коло подачі живлення 690 V Змінний струм 50/60 Гц Signalling circuit <= 690 V Змінний струм 50/60 Гц
номинальный рабочий ток [Ie]	6 А на <= 440 V Змінний струм AC-3 для коло подачі живлення 6 А на <= 440 V Змінний струм AC-3e для коло подачі живлення
мощность двигателя кВт	1,5 кВт на 220...230 В Змінний струм 50/60 Гц 2,2 кВт на 380...415 В Змінний струм 50/60 Гц 3 кВт на 440 В Змінний струм 50/60 Гц 3 кВт на 480 V Змінний струм 50/60 Гц 3 кВт на 500...600 V Змінний струм 50/60 Гц 3 кВт на 660...690 V Змінний струм 50/60 Гц
control circuit type	Змінний струм на 50/60 Гц
[Uc] control circuit voltage	220...230 V Змінний струм 50/60 Гц
Допоміжні контакти	1 NC
[Uimp]Номинальное импульсное выдерживаемое напряжение	8 кВ
Категорія перенапруги	III
[Ith] умовний тепловий потік повітря	20 А на <50 °C для коло подачі живлення 10 А на <50 °C для signalling circuit
Irms rated making capacity	110 А Змінний струм для коло подачі живлення в соответствии с NF C 63-110 110 А Змінний струм для коло подачі живлення в соответствии с IEC 60947 110 А Змінний струм для signalling circuit в соответствии с IEC 60947
rated breaking capacity	110 А на 415 В в соответствии с IEC 60947 110 А на 440 В в соответствии с IEC 60947 80 А на 500 В в соответствии с IEC 60947 110 А на 220...230 В в соответствии с IEC 60947 110 А на 380...400 V в соответствии с IEC 60947 70 А на 660...690 V в соответствии с IEC 60947
[Icw] номинальный кратковременно выдерживаемый ток	90 А на <50 °C - 1 с для коло подачі живлення 85 А на <50 °C - 5 s для коло подачі живлення 80 А на <50 °C - 10 s для коло подачі живлення 60 А на <50 °C - 30 s для коло подачі живлення 45 А на <50 °C - 1 min для коло подачі живлення 40 А на <50 °C - 3 min для коло подачі живлення 80 А - 1 с для signalling circuit 90 А - 500 ms для signalling circuit 110 А - 100 ms для signalling circuit 20 А на <50 °C - >= 15 min для коло подачі живлення
номинал защитного устройства	25 А gG на <= 440 V для коло подачі живлення 25 А aM для коло подачі живлення 10 А gG для signalling circuit в соответствии с IEC 60947 10 А gG для signalling circuit в соответствии с VDE 0660
average impedance	3 мОм - Ith 20 А 50 Гц для коло подачі живлення
[Ui]Номинальное напряжение изоляции	Коло подачі живлення 600 В в соответствии с UL 508 Коло подачі живлення 690 В в соответствии с IEC 60947-4-1 Signalling circuit 690 В в соответствии с IEC 60947-4-1 Signalling circuit 690 В в соответствии с IEC 60947-5-1 Signalling circuit 600 В в соответствии с UL 508 Коло подачі живлення 600 В в соответствии с CSA C22.2 № 14 Signalling circuit 600 В в соответствии с CSA C22.2 № 14
electrical durability	1,3 мільйонів циклів 6 А AC-3 <= 440 V 1,3 мільйонів циклів 6 А AC-3e <= 440 V
Тип блокування	Механічні
Монтажна опора	Plate Рейка
Стандарти	EN/IEC 60947-4-1 GB/T 14048.4 UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1
Сертифікація виробу	CB Scheme CCC UL CSA EAC CE UKCA
підключення	Гвинтовий затискач 1 кабели 1,5…4 мм²Твердий Гвинтовий затискач 1 кабели 0,75…4 мм²Гнучкий Без наконечника Гвинтовий затискач 1 кабели 0,34…2,5 мм²Гнучкий З кабельним наконечником Гвинтовий затискач 2 кабели 1,5…4 мм²Твердий Гвинтовий затискач 2 кабели 0,75…4 мм²Гнучкий Без наконечника Гвинтовий затискач 2 кабели 0,34…1,5 мм²Гнучкий З кабельним наконечником
tightening torque	0,8…1,3 Н.м Гвинтовий затискач Philips No 2 0,8…1,3 Н.м Гвинтовий затискач flat Ø 6 mm 0,8…1,3 Н.м Гвинтовий затискач pozidriv No 2
рабочее время	10...20 ms coil energisation and NO closing 10...20 ms coil de-energisation and NO opening
safety reliability level	B10d = 1369863 циклів contactor with nominal load в соответствии с EN/ISO 13849-1 B10d = 20000000 циклів contactor with mechanical load в соответствии с EN/ISO 13849-1
Механічна зносостійкість	5 мільйонів циклів
Maximum operating rate	3600 цикл/год

Додаткове

диапазон напряжения цепи управления	Operational 0.85...1.1 Uc 50 °C) Drop-out 0.2...0.75 Uc 50 °C)
inrush power in VA	30 В·А 20 °C)
hold-in power consumption in VA	4,5 В·А 20 °C)
Розсіювання тепла	1,3 В
auxiliary contacts type	Тип instantaneous 1 NC
Частота сигналізації	<= 400 Hz
минимальный ток переключения	5 мА для signalling circuit
минимальное напряжение переключения	17 В для signalling circuit
non overlap distance	0,5 мм
опір ізоляції	> 10 MOhm для signalling circuit

Екологічна оцінка

IP ступінь захисту	IP20 в соответствии с VDE 0106
protective treatment	TC в соответствии с IEC 60068 TC в соответствии с DIN 50016
Робоча температура навколишнього повітря	-25…50 °C
Температура навколишнього повітря для збер	-50…80 °C
Робоча висота	2000 м Без зниження номінальних характеристик
Вогнестійкість	V1 відповідно доUL 94 Requirement 2 відповідно доNF F 16-101 Requirement 2 відповідно доNF F 16-102
механическая надежность	Сотрясение contactor closed, on X axis10 Gn for 11 ms в соответствии с МЕК 60068-2-27 Сотрясение contactor closed, on Y axis15 Gn for 11 ms в соответствии с МЕК 60068-2-27 Сотрясение contactor closed, on Z axis15 Gn for 11 ms в соответствии с МЕК 60068-2-27 Сотрясение contactor opened, on X axis6 Gn for 11 ms в соответствии с МЕК 60068-2-27 Сотрясение contactor opened, on Y axis10 Gn for 11 ms в соответствии с МЕК 60068-2-27 Сотрясение contactor opened, on Z axis10 Gn for 11 ms в соответствии с МЕК 60068-2-27 Вибрация contactor closed4 Gn, 5...300 Hz в соответствии с IEC 60068-2-6 Вибрация contactor opened2 Gn, 5...300 Hz в соответствии с IEC 60068-2-6
Висота	58 мм
Ширина	90 мм
Глибина	57 мм
Маса нетто	0,39 кг

Dimensions Drawings

Dimensions

Reversing Contactors LC2 K, LP2 K, LP5 K: Mounting on Panel

Reversing Contactors LC2 K, LP2 K, LP5 K: Mounting on Rail AM1 DP200 or AM1 DE200 (35 mm)

Connections and Schema

Wiring

3-Pole Reversing Contactors with Screw Clamp Connections: 3P + N/O

3-Pole Reversing Contactors with Screw Clamp Connections: 3P + N/C
